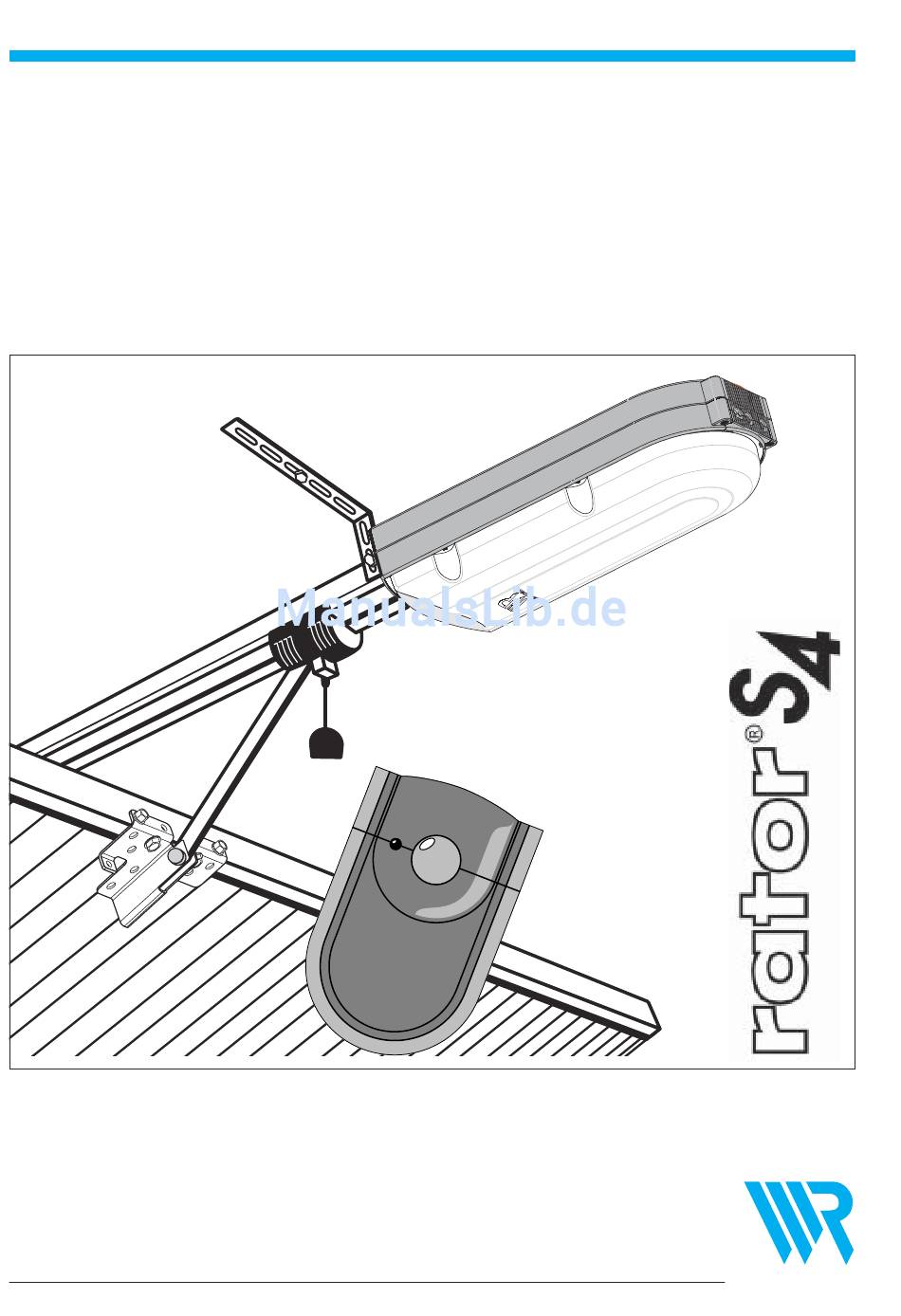

- Seite 1 Einbau- und Bedienungsanleitung Garagentorantrieb rator ® Artikel N r. 4320/ 4321/ 4322 / 4323/ 4325 VBD 426-4 (03.06) RADEMACHER...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde... RADEMACHER ...mit dem Kauf des Garagentorantriebes rator S4 haben Sie sich Diese Anleitung... ® für ein Qualitätsprodukt aus dem Hause R ademacher entschieden..beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung Ihres Garagentorantriebes..
-
Seite 3: L Ernen Sie Ihren Neuen Rator
L ernen Sie Ihren neuen rator S4 kennen/ Gesamtansicht ® RADEMACHER Abbildungen unverbindlich, Änderungen vorbehalten L egende Gehäuse-Rückseite Antriebsgehäuse Abdeckhaube Schutzkontaktsteckdose (nicht im Lieferumfang enthalten) Lochbandwinkel Innentaster (Zubehör, nicht im L ieferumfang enthalten) Gleitschiene Deckenlaufschiene (T orseitig vorhanden) Profilschlitten (inkl. Schnellentriegelung) -
Seite 4: L Ieferumfang
L ieferumfang RADEMACHER ¸ µ L ieferumfang Antrieb L ieferumfang Montagematerial Antriebsgehäuse komplett mit Elektronik, 12 x Selbstschneidende Schrauben, M6 x 16 * Gleitschiene, Kette und Mitnehmer 4 x Dübel, ø = 10 mm Für Artikel Nr. 4320/ 4322/ 4325... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis RADEMACHER L ernen Sie Ihren neuen Garagentorantrieb kennen Inbetriebnahme Gesamtansicht ..........3 Alle Einstellungen löschen (R eset) ....23 L ieferumfang ..........4 Einstellmodus aktivieren ........ 24 Endpunkte einstellen........24 Wichtige Hinweise zu 3 x R eferenzfahrten durchführen ..... 25... -
Seite 6: Wichtige Hinweise Zu Ihrer Sicherheit
Wichtige Hinweise zu Ihrer Sicherheit STOP RADEMACHER Zeichenerklärung L ebensgefahr durch Stromschlag HINWEIS! Auf diese W eise machen wir Sie auf weitere, für die einwand- Dieses Zeichen weist Sie auf Gefahren bei Arbeiten freie Funktion, wichtige Inhalte aufmerksam. an elektrischen Anschlüssen, Bauteilen etc. hin. -
Seite 7: Zulässige Garagentorarten
Wichtige Hinweise zu Ihrer Sicherheit STOP RADEMACHER Zulässige Garagentorarten ◆ ausschwingende Standard-Schwingtore ◆ Sektionaltore Die T ore müssen leichtgängig sein und den Anforderungen fol- gender N ormen entsprechen: EN 12453 und EN 12604 Schwingtore Decken- sektionaltore Zulässige Garagentormaße Zulässige T orblattfläche: 10,5 m (für leichtgängige Schwing- und Sektionaltore) -
Seite 8: Sicherheitshinweise
Wichtige Hinweise zu Ihrer Sicherheit STOP RADEMACHER Sicherheitshinweise Bei Arbeiten an elektrischen Anlagen besteht Bei fehlerhaften oder nicht funktionierenden Sicher- L ebensgefahr durch Stromschlag. heitseinrichtungen besteht Verletzungsgefahr oder Sachbeschädigungen können die Folge sein. ◆ L assen Sie alle Arbeiten an elektrischen Anlagen und am Antrieb nur von einer zugelassenen Elektro- ◆... -
Seite 9: Funktionsbeschreibung
Funktionsbeschreibung RADEMACHER Sie können mit dem Garagentorantrieb alle ausschwingenden Profilschlitten Standard-Schwingtore und Sektionaltore antreiben. Die Steuerung erfolgt über einen 1-T asten- oder 4-T asten- Hand- sender. Sie können bis zu 6 Handsender anmelden. N ach dem ersten Schaltimpuls zieht der P rofilschlitten das Garagentor von einer Endstellung zur nächsten und hält dort automatisch an. -
Seite 10: Funktionsbeschreibung Schnellentriegelung
Funktionsbeschreibung/ Schnellentriegelung RADEMACHER Schnellentriegelung Schnellentriegelung Der rator S4 verfügt über eine Schnellentriegelung, mit der Sie ® das Garagentor in N otfällen oder bei einem Stromausfall von Hand öffnen können. Die Schnellentriegelung ist mit einem Seil und einem Knauf am Profilschlitten angebracht. Durch Ziehen des Seils entkoppeln Sie das Garagentor vom Antrieb, danach können Sie das T or... -
Seite 11: Vor Der Montage
Vor der Montage RADEMACHER Sie brauchen die folgenden Werkzeuge: ◆ Gabel-R ingschlüssel SW 13 ◆ Gabel-R ingschlüssel SW 7 ◆ Kreuzschraubendreher ◆ Steinbohrer 10 mm Ø ◆ Metallbohrer 9 mm Ø ◆ Metallbohrer 3 mm Ø ◆ Schlagbohrmaschine ◆ Akkuschrauber ◆... - Seite 12 Montage/ Zusammenbau der Gleitschienen RADEMACHER Schieben Sie die nächste Gleitschiene auf das Steck- profil und schrauben Sie diese ebenfalls fest. Stellen Sie zum Schluss die Verbindung zum Antriebsgehäuse her. HINWEIS L egen Sie den Antrieb möglichst flach auf eine geeignete ✗...
-
Seite 13: Montage/ Entfernen Der T Orverriegelungen/ Maß Nehmen
Montage/ Entfernen der T orverriegelungen/ Maß nehmen RADEMACHER Entfernen der T orverriegelungen Demontieren Sie alle senkrechten und waagerechten T orverriegelungen. HINWEIS! Die Selbsthemmung des Getriebes im Antrieb verhin- dert ein Aufdrücken des Garagentores und ersetzt die herkömmliche Verriegelung. WICHTIG! Heben Sie die „alten“ T orverriegelungen gut auf. -
Seite 14: Montage/ Maß Nehmen
Montage/ Maß nehmen RADEMACHER Abstände zwischen Gleitschiene und Garagentor prüfen und entsprechende Montageart wählen. Sturzmontage Die beste Funktion des Garagentorantriebes wird erzielt, wenn die Gleitschiene möglichst nahe und waagerecht zum Garagen- min. 1,5 cm tor montiert wird. Beachten Sie die zulässigen Garagentormaße auf Seite 7 für eine Sturzmontage oder Deckenmontage. -
Seite 15: Montage Des Sturzwinkels
Montage des Sturzwinkels RADEMACHER Montagematerial: Gruppe B Die Gleitschiene wird mit dem Sturzwinkels am Sturz oder der Garagendecke montiert. Montage des Sturzwinkels Heben Sie das vordere Ende der Gleitschiene hoch und richten Sie es an den Mittenmarkierungen aus. Schützen Sie bei der Montage das Antriebs- gehäuse vor Beschädigungen. -
Seite 16: Montage Des Antriebs
Montage des Antriebs RADEMACHER Montagematerial: Gruppe C Der Antrieb wird mit Hilfe der beiliegenden L ochbandwinkel an der Garagendecke befestigt. Achten Sie bei der Montage des Antriebs auf Querverstrebungen des Garagentores. Sollte eine Querverstrebung den Einbau von Gleit- schiene und Antrieb behindern, müssen Sie die Gleitschiene über der Querverstrebung anbringen. - Seite 17 Montage des Antriebs RADEMACHER Heben Sie den kompletten Antrieb mit den vormontierten Lochbandwinkeln über die angezeichnete M itten- markierung und markieren Sie die Befestigungslöcher für die L ochbandwinkel. Bohren Sie die Befestigungslöcher mit einem 10 mm Steinbohrer vor und schrauben Sie den Antrieb mit den beiliegenden Sechskantholzschrauben fest.
-
Seite 18: Montage Des T Orwinkels
Montage des T orwinkels RADEMACHER Montagematerial: Gruppe D Die Verbindung zwischen Garagentorantrieb und Garagentor wird mit Hilfe des T orwinkels hergestellt. HINWEIS W ir empfehlen Ihnen den T orwinkel vorzugsweise am T orrahmen zu befestigen. Für Kunststoff- oder dünnwandige Holztore sind zusätzliche V erstrebungen nötig, um eine Beschädigung des T o-... - Seite 19 Montage des T orwinkels RADEMACHER Befestigen Sie den T orwinkel am Garagentor. Montagematerial: 4 x Blechschraube 6,3 x 16 Schieben Sie den Profilschlitten nach vorne und befesti- gen Sie den Anbinder mit dem beiliegenden Bolzen am T orwinkel. Sichern Sie den Bolzen durch Aufstecken der Sicherungs- scheibe gegen Herausrutschen.
-
Seite 20: Montage Der Notentriegelung
Montage der Notentriegelung RADEMACHER Die N otentriegelung ermöglicht in N otfällen und bei Stromaus- fall die Öffnung des Garagentores von außen. Dazu ist der Profilschlitten Profilschlitten über einen Bowdenzug (Drahtseil) mit dem T orgriff verbunden. T orwinkel Mit dem Schlüssel des T orschlosses können Sie von außen den T orgriff drehen und so die V erriegelung des P rofilschlittens lösen. - Seite 21 Montage der Notentriegelung RADEMACHER Montieren Sie den mitgelieferten W inkel zum Kontern Den beiliegenden des Bowdenzugs hinter den Türgriff. W inkel hinter den oder (falls das nicht möglich ist): Türgriff montieren. Bohren Sie am T orgriff mit einem 3 mm Metallbohrer ein L och für das Drahtseil.
-
Seite 22: Montage / Betriebsbereitschaft Des T Ores Herstellen
Montage / Betriebsbereitschaft des T ores herstellen RADEMACHER Garagentor mit dem Antrieb verbinden. Öffnen Sie das Garagentor von Hand und schieben Sie damit den Profilschlitten auf der Gleitschiene soweit, dass er auf dem Mitnehmer einrastet. Prüfen Sie ob der Mitnehmer eingerastet ist, das Garagen- tor darf sich nicht mehr von Hand bewegen lassen. -
Seite 23: Alle Einstellungen Löschen (R Eset)
Inbetriebnahme/ Alle Einstellungen löschen (Reset) RADEMACHER Während der Inbetriebnahme besteht Verletzungs- gefahr, da die Sicherheitsfunktionen des Antriebs noch nicht eingestellt sind. ◆ Achten Sie darauf, dass sich während der Inbetrieb- nahme keine Personen oder Gegenstände im Schwenkbereich des Garagentores aufhalten. -
Seite 24: Einstellmodus Aktivieren
Inbetriebnahme/ Einstellmodus aktivieren RADEMACHER Im Einstellmodus können Sie die Endpunkte einstellen oder Hand- sender anmelden. Einstellmodus aktivieren R ote T aste am Antrieb drücken und gedrückt halten. T aste loslassen sobald die L ampe blinkt. Einstellmodus beenden R ote T aste erneut drücken HINWEIS! W ird im Einstellmodus über einen Zeitraum von ca. -
Seite 25: R Eferenzfahrten Durchführen
Inbetriebnahme/ Referenzfahrten durchführen RADEMACHER N ach jedem Einstellen oder Verändern der Endpunkte müssen Sie die Kraftbegrenzung einstellen. Dazu müssen Sie 3 R eferenz- fahrten in jeder Fahrtrichtung durchführen. Der Antrieb führt dabei Kraftmessungen durch und stellt automatisch die Kraftbegrenzung ein. -
Seite 26: Handsender Anmelden
Inbetriebnahme/ Handsender anmelden RADEMACHER Der Garagentorantrieb ermöglicht Ihnen die Steuerung mit einem 1-T asten-Handsender 1-T asten-Handsender, dazu ist ein Empfänger im Antriebsgehäuse Art.-Nr. 4385 untergebracht. Damit der Empfänger die Steuerbefehle erkennt, müssen Sie den Handsender anmelden. HINWEIS! Sie können max. bis zu 6 Handsender anmelden. Das L öschen von Handsendern ist nur mit Hilfe eines R eset möglich, s. -
Seite 27: Sicherheitshinweise
Inbetriebnahme/ Einstellung der Empfindlichkeit RADEMACHER Zur Vermeidung von Quetsch- und Scheergefahren gemäß Regler zur Einstellung der Empfindlichkeit DIN EN 13241-1, verfügt der rator S4 über einen Regler ® gelbe T aste rote T aste mit dem Sie die Empfindlichkeit des Antriebs einstellen können. -
Seite 28: Anschluss Elektrischer Zusatzeinrichtungen
Inbetriebnahme/ Anschluss elektrischer Zusatzeinrichtungen RADEMACHER Sicherheitshinweise Bei allen Arbeiten an elektrischen Anlagen Die unsachgemäße Montage von externen T astern besteht L ebensgefahr durch Stromschlag. kann die Betriebssicherheit gefährden. Der Anschluss von elektrischen Zusatzeinrichtungen darf Montieren Sie Innentaster, Codierschalter etc. immer: nur durch eine zugelassene Elektrofachkraft erfolgen. -
Seite 29: Anschluss Einer Externen L Ampe
Inbetriebnahme/ Anschluss elektrischer Zusatzeinrichtungen RADEMACHER Anschluss einer externen L ampe Zusätzlich können Sie eine externe L ampe anschließen: ◆ Anschlussspannung: 230 V / 50 Hz ◆ Max. Anschlussleistung: 350 W Anschluss eines Schlupftürkontaktes HINWEIS! Bei Garagentoren mit integrierter Tür (Schlupftür), muss gemäß... -
Seite 30: Bedienung Des Antriebs Und Des Handsenders
Bedienung des Antriebs und des Handsenders RADEMACHER N ach erfolgreicher Inbetriebnahme können Sie das Garagentor 230V ~ 50 Hz, 200 W, KB. 4 min. durch Drücken der roten Bedientaste am Antrieb, auf- und zu- Lampe 230V, max. 40W E14 Zugkraft 550N, - 5° bis + 40°C fahren. -
Seite 31: Bedienung/ Schnellentriegelung
Bedienung/ Schnellentriegelung RADEMACHER Es besteht Verletzungsgefahr. Das T or kann beim Entriegeln unkontrolliert herunterfallen. Der Antrieb wird durch die Schnellentriegelung vom T or entkoppelt, unter Umständen (z.B. wenn das T or sich nicht im Gleichgewicht befindet) kann das T or unkontrolliert herunterfallen. -
Seite 32: Was Tun, Wenn
Was tun, wenn... ? RADEMACHER ...die Kontrollleuchte des Handsenders bei T astendruck ...das T or beim Öffnen oder Schließen in einer Zwischenlage nicht mehr aufleuchtet? stoppt? L ösung: L ösung: Prüfen Sie, ob die Batterie richtig eingelegt wurde. Falls die Das T or ist zu schwergängig, deshalb schaltet die Hindernis-... -
Seite 33: Tdt Echnische Daten
T echnische Daten RADEMACHER Art.-Nr.: 4320/ 4321/ 4322/ 4323/ 4325 Gewicht: ca. 10 kg Versorgungsspannung: 230 V/ 50 Hz Datenerhalt: Bei N etzausfall bleiben alle Daten auf Dauer im P rogrammspeicher erhalten. Antriebsmotor: 24 V Gleichspannung (Endpunkte, angemeldete Sender L eistungsaufnahme: max. -
Seite 34: Wartung
Wartung RADEMACHER Durch defekte T oranlagen bzw. Sicherheitsein- Monatliche Prüfung der Hinderniserkennung richtungen besteht Verletzungsgefahr. (Kraftbegrenzung) Zu Ihrer Sicherheit sollten Sie die empfohlenen War- Fahren Sie das T or in die Endstellung auf. tungsintervalle für Ihre T oranlage inkl. aller L egen Sie einen 50 mm hohen Gegenstand, Sicherheitseinrichtungen einhalten. -
Seite 35: Vor Der Demontage
Vor der Demontage RADEMACHER Sie brauchen die folgenden Werkzeuge: ◆ Gabel-R ingschlüssel SW 13 ◆ Gabel-R ingschlüssel SW 7 ◆ Kreuzschraubendreher ◆ Zange ◆ L eiter Sicherheitshinweise zur Demontage und zur Herstellung des Original- zustandes Ihres Garagentors. Es besteht Verletzungsgefahr durch ein plötzlich Prüfen Sie nach Wiederherstellung des Original-... -
Seite 36: Zubehör
Zubehör RADEMACHER 1-T asten-Handsender (433 MHz) Art.-Nr. 4385 Innentaster (Aufputz) Art.-Nr. 4590 inkl. Halterung Fernbedienung des Garagentors, Sie können mit dem Innentaster das Garagentor manuell von z. B. vom Auto aus. innen, ohne Handsender öffnen. T echnische Merkmale: ◆ ◆ ◆ ◆ ◆ 1poliger Schließer ◆... - Seite 37 Zubehör RADEMACHER Codierschaltgerät (Kabelversion) Art.-Nr. 4603 Funk-Codierschaltgerät Standard (Aufputz) (Funkversion) Art.-Nr. 4603 F Comfort (Aufputz, Vandalismus geschützt) Art.-Nr. 4606 F Sie können mit dem Codierschalt- Sie können mit dem Codierschalt- gerät das Garagentor manuell von gerät das Garagentor manuell von außen steuern.
-
Seite 38: Garantiebedingungen
R eparatur aus Garantiegründen tritt keine generelle Verlängerung der ursprünglichen Garantiezeit ein. Kontaktadresse: So erreichen Sie uns: R ademacher Geräte-Elektronik GmbH & Co. KG T el.: 02872/ 933-174 Abteilung Service Fax: 02872/ 933-253 Buschkamp 7 E-Mail: service@ rademacher.de 46414 R hede Internet: www.rademacher.de...
