Scheppach HBS300 Originalbetriebsanleitung Seite 24

Fig. 12
Fig. 14
Fig.13
Fig. 14
b
Fig. A
24
11
b

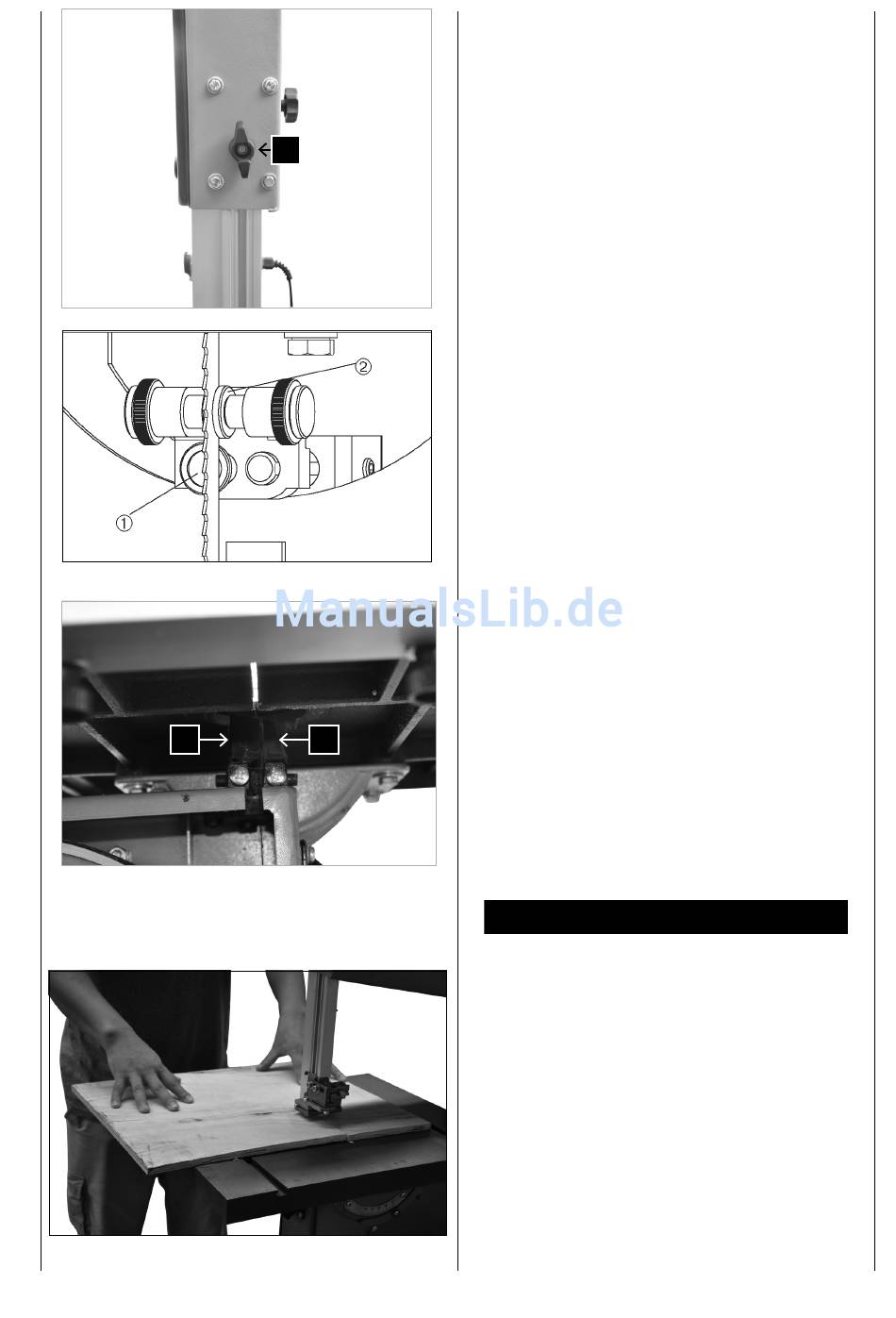

Sägebandführung, Fig. 12
Durch Lösen des Feststellknopfes (11), können Sie die
Sägebandführung verstellen.
Die obere Sägebandführung können Sie von 0 - 175
mm Werkstückhöhe einstellen.
Ein möglichst kleiner Abstand zum Werkstück gewähr-
leistet optimale Bandführung und sicheres Arbeiten!
Gegendrucklager, Fig. 13
Die Gegendrucklager (1) nehmen den Vorschubdruck
des Werkstückes auf. Stellen Sie das obere und das
untere Gegendrucklager so ein, dass es leicht am Sä-
gebandrücken anläuft.
Führungsrollen oben. Fig. 13
Stellen Sie die oberen Führungsrollen (2) auf die je-
weilige Sägebandbreite ein. Die Vorderkanten der
Führungsrollen dürfen bis höchstens Zahngrund des
Sägebandes reichen. Wenn die Führungsrollen das Sä-
geband leicht berühren, kontern Sie mit der Rändel-
schraube den Sitz der Rollen.
Führungsfinger unten, Fig. 14
Stellen Sie die unteren Führungsfinger (b) auf die
jeweilige Sägebandbreite ein. Die Vorderkanten der
Führungsfinger dürfen bis höchstens Zahngrund des
Sägebandes reichen. Wenn die Führungsfinger das Sä-
geband leicht berühren, ziehen Sie die Stellschrauben
an.
Das Sägeband darf nicht klemmen!
Arbeitshinweise:
Folgende Empfehlungen (siehe Fig. A – L) sind Bei-
spiele für den sicheren Gebrauch von Bandsägen. Die
folgenden sicheren Arbeitsweisen werden als Beitrag
zur Sicherheit angesehen, können aber nicht für je-
den Einsatz angemessen, vollständig oder umfassend
anwendbar sein. Sie können nicht alle möglichen, ge-
fährlichen Zustände behandeln und müssen sorgfältig
interpretiert werden.
• Bei Arbeiten in geschlossenen Räumen die Maschi-
nen an eine Absauganlage anschließen. Für Arbeiten
im gewerblichen Bereich muss ein Absauger ein-
gesetzt werden, der den gewerblichen Vorschriften
entspricht.
• Wenn die Maschine außer Betrieb ist z. B. Arbeits-
ende, entspannen Sie das Sägeband. Einen entspre-
chenden Hinweis zum Spannen des Sägebandes für
