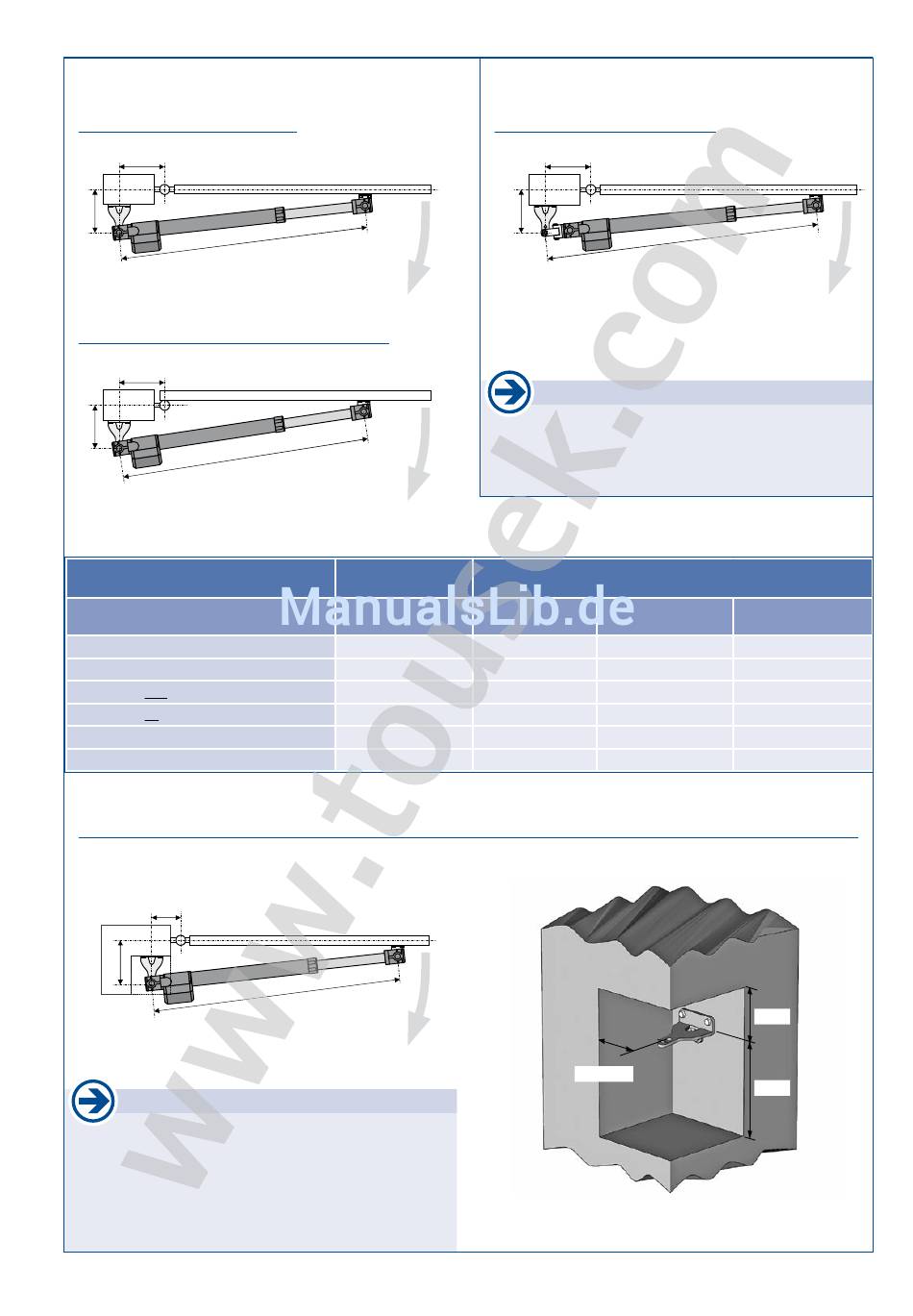

tousek TURN 10 Montage- Und Betriebsanleitung Seite 5

Montagemaße anhand unterschiedlicher Drehtorsituationen
Nach INNEN öffnend
(Drehpunkt mittig zum Torblatt)
B
A
C
Nach INNEN öffnend
(Drehpunkt nicht mittig (innen) zum Torblatt)
B
A
C
Montagemaße
aufgehend nach INNEN
Anwendung
A (mm)
B (mm)
C für Montage ohne Drehgelenk (mm)
C (mm)
für Montage mit Drehgelenk
max. Öffnungswinkel
max. Flügelbreite
Montage bei größeren Pfeilern
B
A
• Bei größeren Pfeilern und nach innen aufgehenden
Flügeln ist um die Maße A,B einzuhalten, eine Nische
gemäß neben stehender Abbildung herzustellen.
• Die Nische muss im Motorbereich ausreichend groß
ausgeführt werden, damit das Anschlusskabel nicht
geknickt wird!
INNEN
INNEN
TURN 10
140
140
935
1020
95°
2,5m
C
INNEN
Wichtig
42000705_TURN-10, -20 / 09. 11. 2009
Sonderfall
Verwendung eines Drehgelenks
B
A
• Im Sonderfall „Montage mit Drehgelenk" verlängert
sich das Montagemaß C um 85mm gegenüber dem
Normalfall !
standard bei größeren Pfeilern
190
190
1135
1220
95°
3m
80–100
5
C
INNEN
Wichtig
TURN 20
für größere
Öffnungswinkel
250 140
140 185
1135 1135
1220 1220
90° 110°
2,5m 2,5m
100
200
