EUROPOWER PMP1680S/PMP980S/PMP960M Bedienungsanleitung

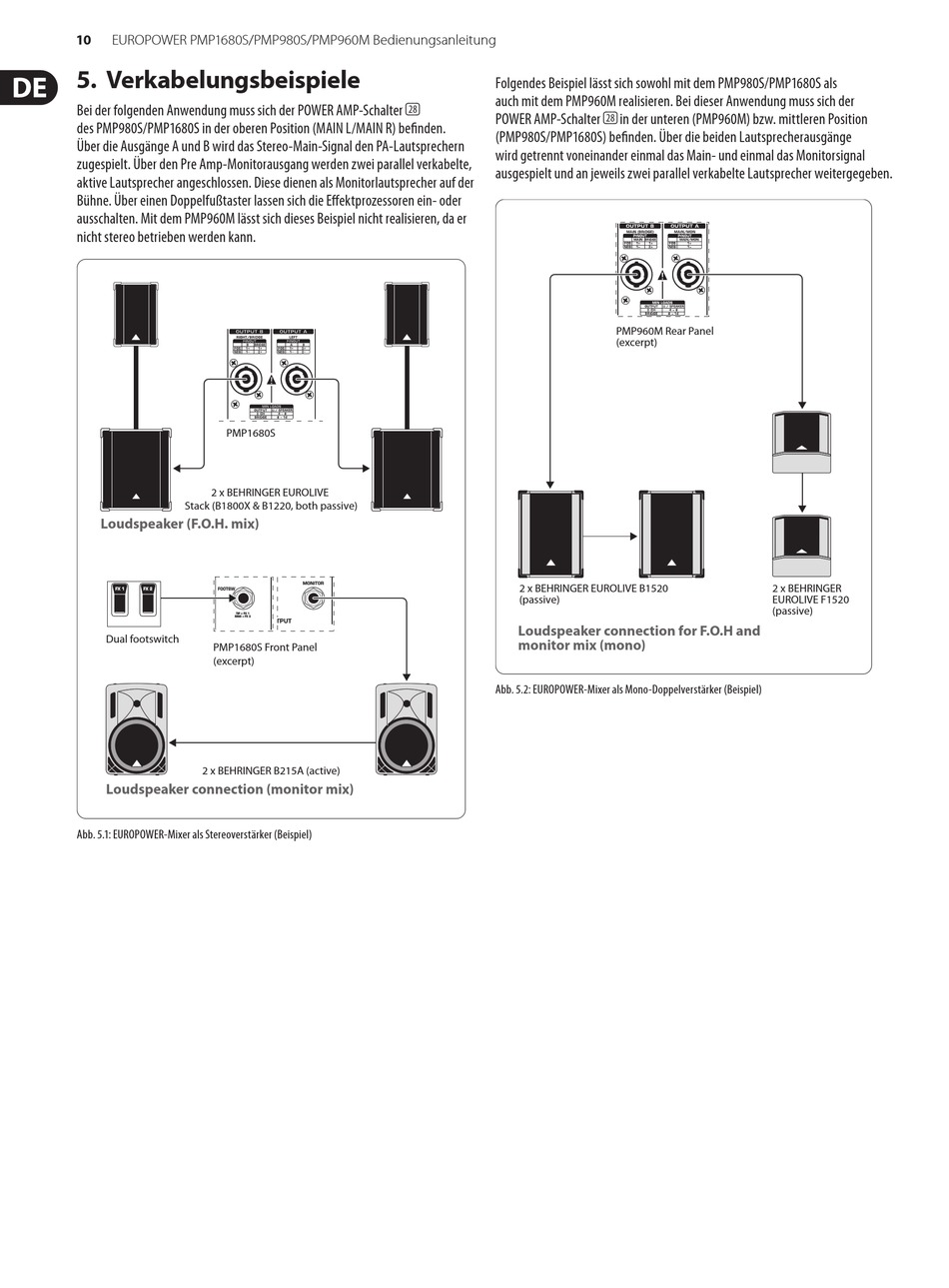

5. Verkabelungsbeispiele
Bei der folgenden Anwendung muss sich der POWER AMP-Schalter (28)
des PMP980S/PMP1680S in der oberen Position (MAIN L/MAIN R) befinden.
Über die Ausgänge A und B wird das Stereo-Main-Signal den PA-Lautsprechern
zugespielt. Über den Pre Amp-Monitorausgang werden zwei parallel verkabelte,
aktive Lautsprecher angeschlossen. Diese dienen als Monitorlautsprecher auf der
Bühne. Über einen Doppelfußtaster lassen sich die Effektprozessoren ein- oder
ausschalten. Mit dem PMP960M lässt sich dieses Beispiel nicht realisieren, da er
nicht stereo betrieben werden kann.
PMP1680S
2 x BEHRINGER EUROLIVE
Stack (B1800X & B1220, both passive)
Loudspeaker (F.O.H. mix)
Dual footswitch
PMP1680S Front Panel
(excerpt)
2 x BEHRINGER B215A (active)
Loudspeaker connection (monitor mix)
Abb. 5.1: EUROPOWER-Mixer als Stereoverstärker (Beispiel)
Folgendes Beispiel lässt sich sowohl mit dem PMP980S/PMP1680S als
auch mit dem PMP960M realisieren. Bei dieser Anwendung muss sich der
POWER AMP-Schalter (28) in der unteren (PMP960M) bzw. mittleren Position
(PMP980S/PMP1680S) befinden. Über die beiden Lautsprecherausgänge
wird getrennt voneinander einmal das Main- und einmal das Monitorsignal
ausgespielt und an jeweils zwei parallel verkabelte Lautsprecher weitergegeben.
PMP960M Rear Panel
(excerpt)
2 x BEHRINGER EUROLIVE B1520
(passive)
Loudspeaker connection for F.O.H and
monitor mix (mono)
Abb. 5.2: EUROPOWER-Mixer als Mono-Doppelverstärker (Beispiel)
2 x BEHRINGER
EUROLIVE F1520
(passive)
