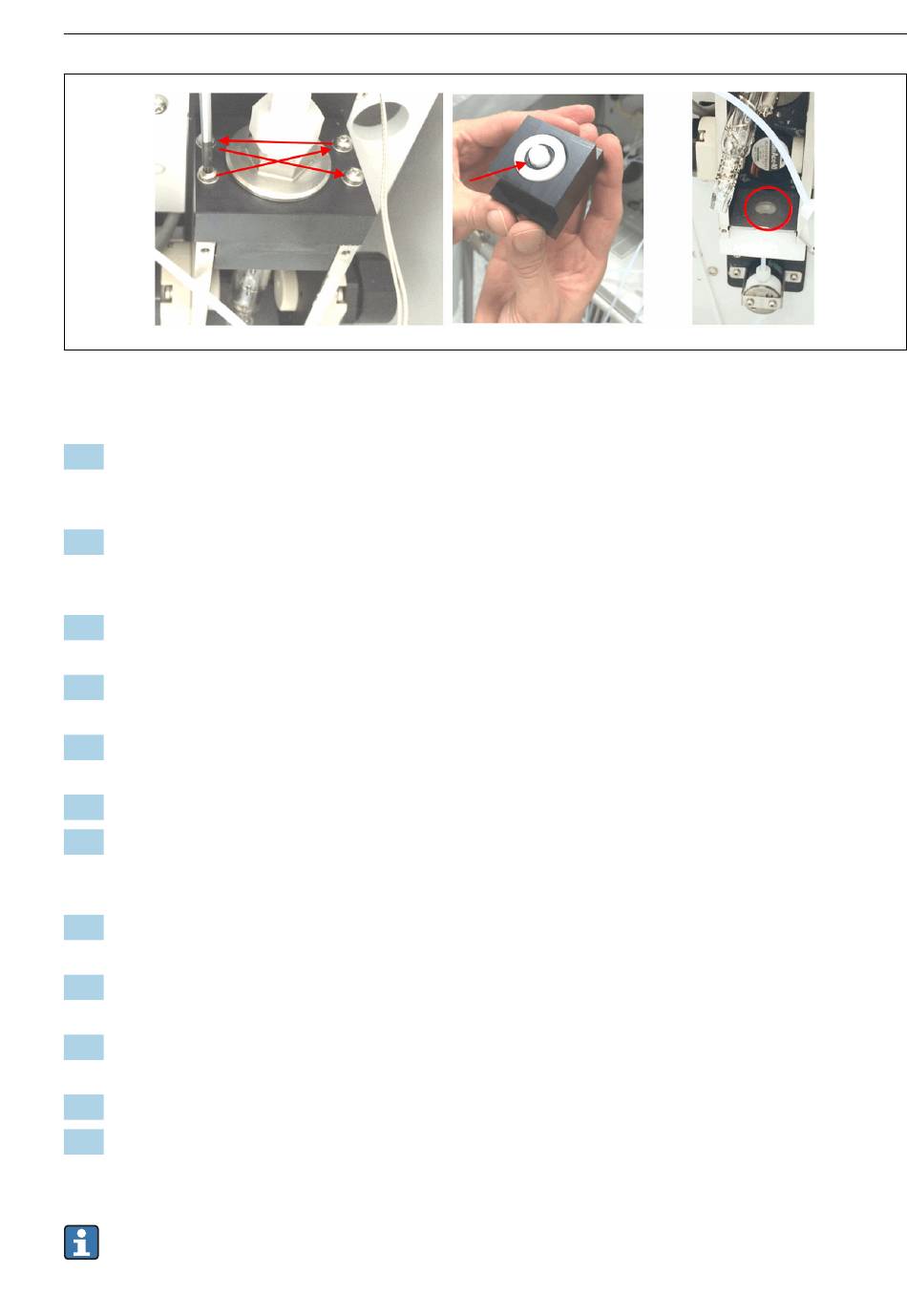

 17 Reaktor-Ausbau und O-Ringtausch
10. Die Reaktorküvette nach oben entnehmen, um die Reaktorbasis zugänglich zu machen.
Das Glas niemals mit den Fingern berühren! Saubere, trockene Handschuhe ver-
wenden!
11. Den O-Ring unten entfernen (siehe →  17,  25, rechts). Der Dichtring ist nach Aus-
bau nicht wiederverwendbar. Einen neuen O-Ring einsetzen (FFKM, ID 4,42
W 2,62 mm).
12. Die neue Reaktorküvette vorsichtig einsetzen. Einbauposition: Die Noppen, die den
Heizdraht halten, müssen von vorne sichtbar sein.
13. Reaktordeckel auf die Reaktorküvette aufsetzen. Den Reaktordeckel über Kreuz auf den
Reaktorkäfig schrauben.
14. Den Schlauch der in Richtung Entlüftung / Leckdetektor zeigt an den Anschluss OUT
des oberen Reaktorventils anschließen.
15. Den Schlauch zum Reaktor an den Anschluss IN des oberen Reaktorventils anschließen.
16. Beim Anschluss der Schläuche darauf achten, dass die Konen korrekt auf den Schläu-
chen sitzen (siehe →  2,  5, Position A). Die Kunststoffgewinde der Verschrau-
bungen mit Vorsicht behandeln!
17. Sicherstellen, dass der Schlauch zur Reaktorentlüftung im Leckdetektor fixiert ist. Den
Schlauch durch einen der Führungsschächte führen!
18. Das obere Reaktorventil wieder auf die Reaktor-Trägerplatte (2x T10) montieren. Der
Anschluss IN zeigt nach oben und ist mit dem Reaktor verbunden.
19. Sicherheitsabdeckung einsetzen und festschrauben. Darauf achten, dass der Stift des
Hubmagneten in die Nut der Verriegelung einrastet.
20. Trägerplatte einklappen und wieder befestigen (6x T25).
21. Analysator wieder in Betrieb nehmen →  31.
6.8

Austausch des O-Rings Dosiereinheit

Betroffene Bauteile: Siehe →  14 und →  2,  5, Positionen 7, 12 und 18.
