6.3 Austausch der PharMed® Schläuche (Schläuche für Quetschven-
tile)
Betroffene Bauteile: Siehe →  12 und →  2,  5, Positionen 14 + 15 und 14 +
19.
1. Vorarbeiten lt. Kapitel 6.2 durchführen →  17.
2. Die beiden Enden des betroffenen PharMed®-Schlauchs lösen und den Schlauch aus
dem Ventil entfernen.
Einen sauberen und glatten Schnitt des neuen Schlauches wird mit einem professionel-
len Schlauchschneider erreicht →  13,  20.

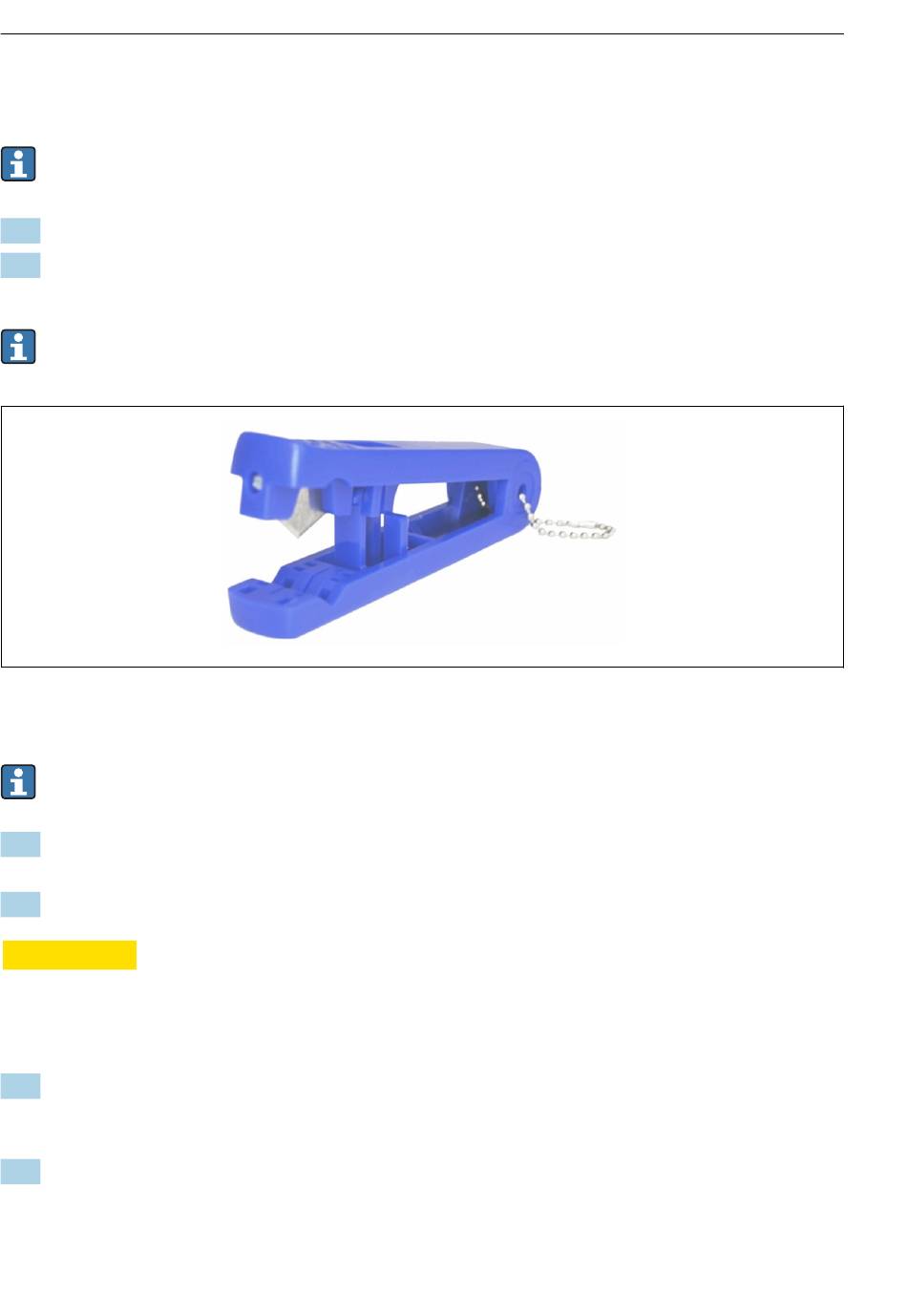

 13 Schlauchschneider
Auf den korrekten Schlauchdurchmesser achten →  8!
3. Den neuen PharMed®-Schlauch mit Silikonfett einfetten und ihn durch das Ventil hin-
durchführen.
4. Sicherstellen, dass der Schlauch beim Schalten des Ventils in Position bleibt.
VORSICHT
L
Gefahr von Verstopfung, Bruch, Risse oder Undichtigkeit!
‣
Darauf achten, dass der Schlauch spannungsfrei im Ventil liegt, um einseitige Belastungen
zu vermeiden.
1. Ventile öffnen/schließen und Ventiltest durchführen (Betriebsspannung muss anlie-
gen!). Hierzu Menü → Diagnose → Gerätetest → Analysator → Ventile öffnen und den
Eintrag Ablauf D und ,falls vorhanden, Verdünnungsmodul DM anwählen.
2. Analysator wieder in Betrieb nehmen →  31.
