Endress+Hauser CA80COD/TP Einbauanleitung Seite 26

EA01718C
1. Vorarbeiten lt. Kapitel 6.2 durchführen →  17.
2. Schrauben der Sicherheitsabdeckung (4x T10, siehe →  15,  24, links) lösen.
Schrauben zur Wiederverwendung aufbewahren. Die Abdeckung wird noch vom Mag-
netverschluss gehalten.
3. Schrauben der Trägerplatte (6 x T25) lösen und Trägerplatte vorklappen. Schrauben zur
Wiederverwendung aufbewahren.
4. Die Anschlussstecker für Ventilblock und Lichtschrankenmodule am Steuermodul abzie-
hen (rote Markierungen →  18,  26).

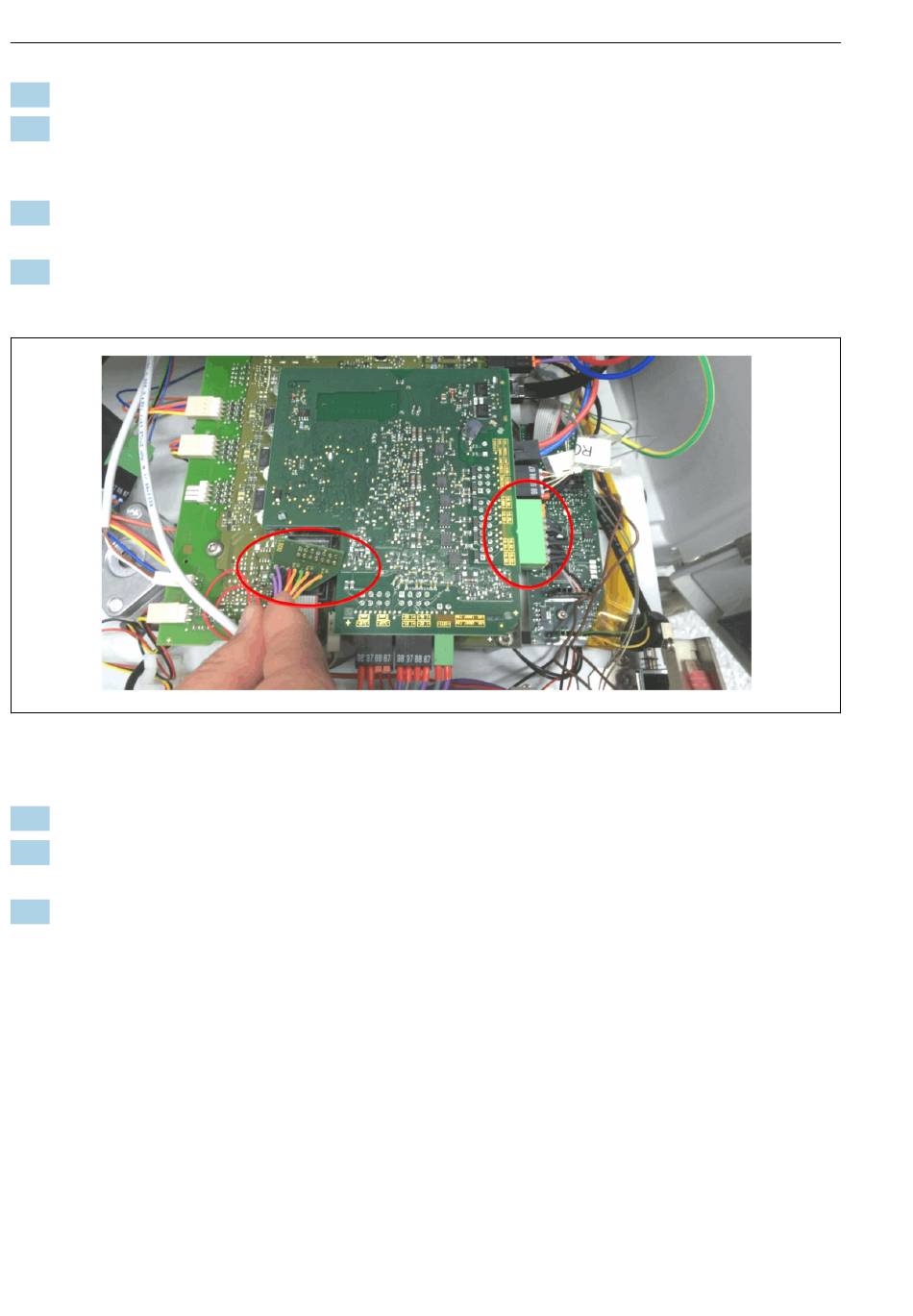

 18 Anschlüsse Ventilblock und Lichtschranken
5. Trägerplatte wieder hochklappen und sie provisorisch mit einer Schraube befestigen.
6. Dosiereinheit vollständig von der Trägerplatte (3 Schrauben T10, eine davon länger und
mit Distanzhülse) lösen. Schrauben zur Wiederverwendung aufbewahren.
7. Das weiße Entlüftungsventil oben auf der Dosiereinheit (→  19,  27, links, 4x
T10) entfernen. Schrauben zur Wiederverwendung aufbewahren.
26
A0060266
