6.10 Austausch des Verdünnungsventils CA80COD und TP
Betroffene Bauteile: Siehe →  8 (Ventil Typ 1) und (Ventil Typ 2).
Das Ventil Typ 1 für das Verdünnungsventil = Kit 71431081 ist abgekündigt. Statt des-
sen den Typ 2 = Kit 71601539 verwenden.
1. Vorarbeiten lt. Kapitel 6.2 durchführen .
2. Beide Enden des betroffenen PharMed®-Schlauchs lösen und den Schlauch vom Ventil
entfernen.
3. Schrauben der Trägerplatte (6 x T25) lösen und Trägerplatte vorklappen. Schrauben zur
Wiederverwendung aufbewahren.
4. Abdeckplatte des Steuermoduls entfernen.
5. Den Steckverbinder DV (V1 u. V2, siehe ) des Ventils am Steuermodul abziehen und die
Ventilkabel vom Steckverbinder lösen.
6. Die beiden Befestigungsschrauben des betroffenen Ventils lösen und das Ventil nach
hinten entnehmen. Befestigungsteile zur Wiederverwendung aufbewahren.

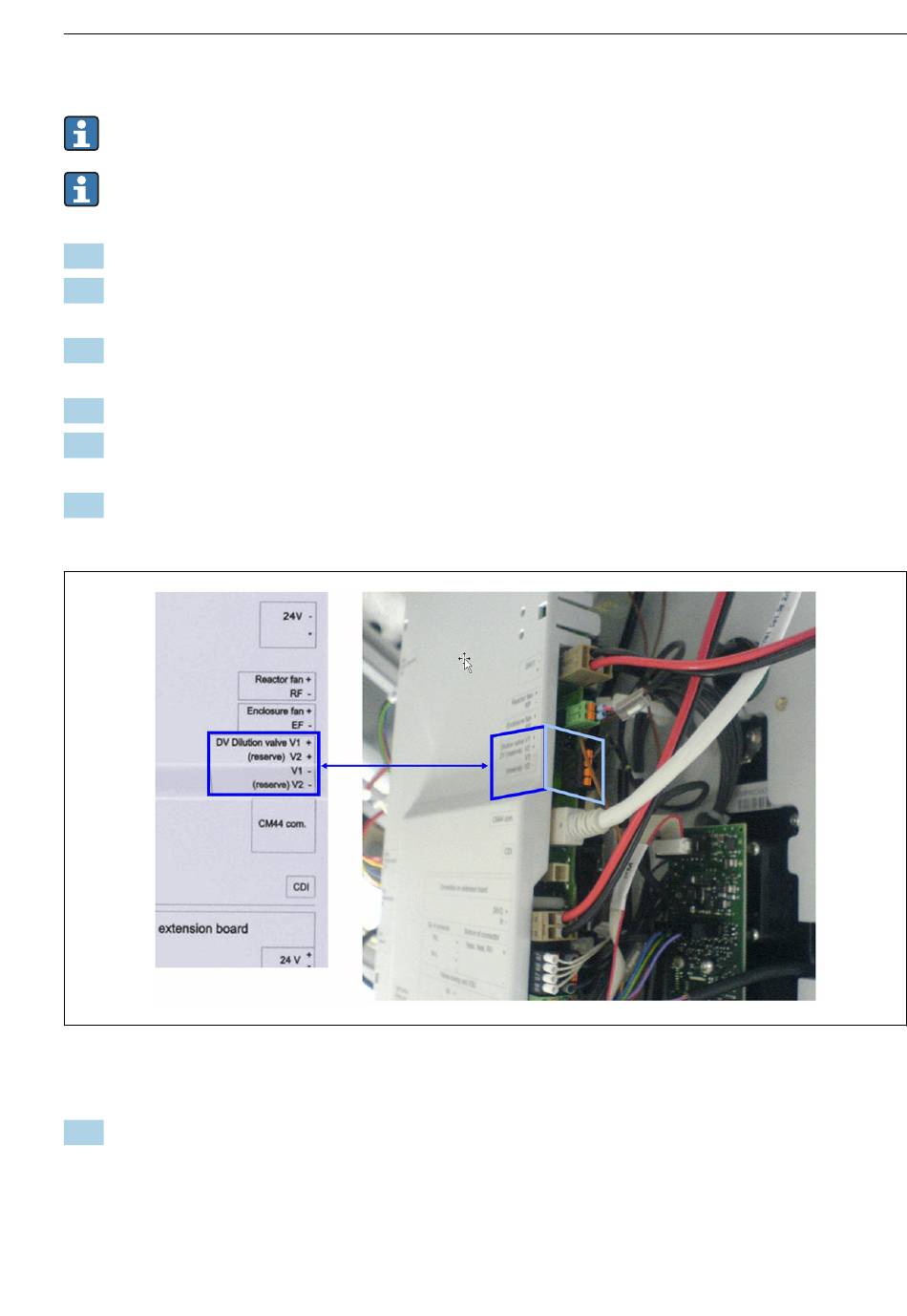

 21 Steckverbinder für Verdünnungsventil
7. Das neue Ventil einbauen.
