 15 Magnetverschluss für Sicherheitsabdeckung
5. Die beiden Schlauchverbinder vom oberen Ventil (siehe →  16,  24, links) lösen.
Nicht die Schläuche an den Eingängen des Reaktors (siehe →  16,  24, Mitte) und
an der Dosiereinheit lösen!
6. Das obere Reaktorventil (2x T10) lösen. Das Ventil hierbei am Anschlusskabel hängen
lassen (siehe →  16,  24, rechts). Schrauben zur Wiederverwendung aufbewah-
ren.
7. Einbaulage merken: Ventilanschluss IN zeigt Richtung Reaktor!

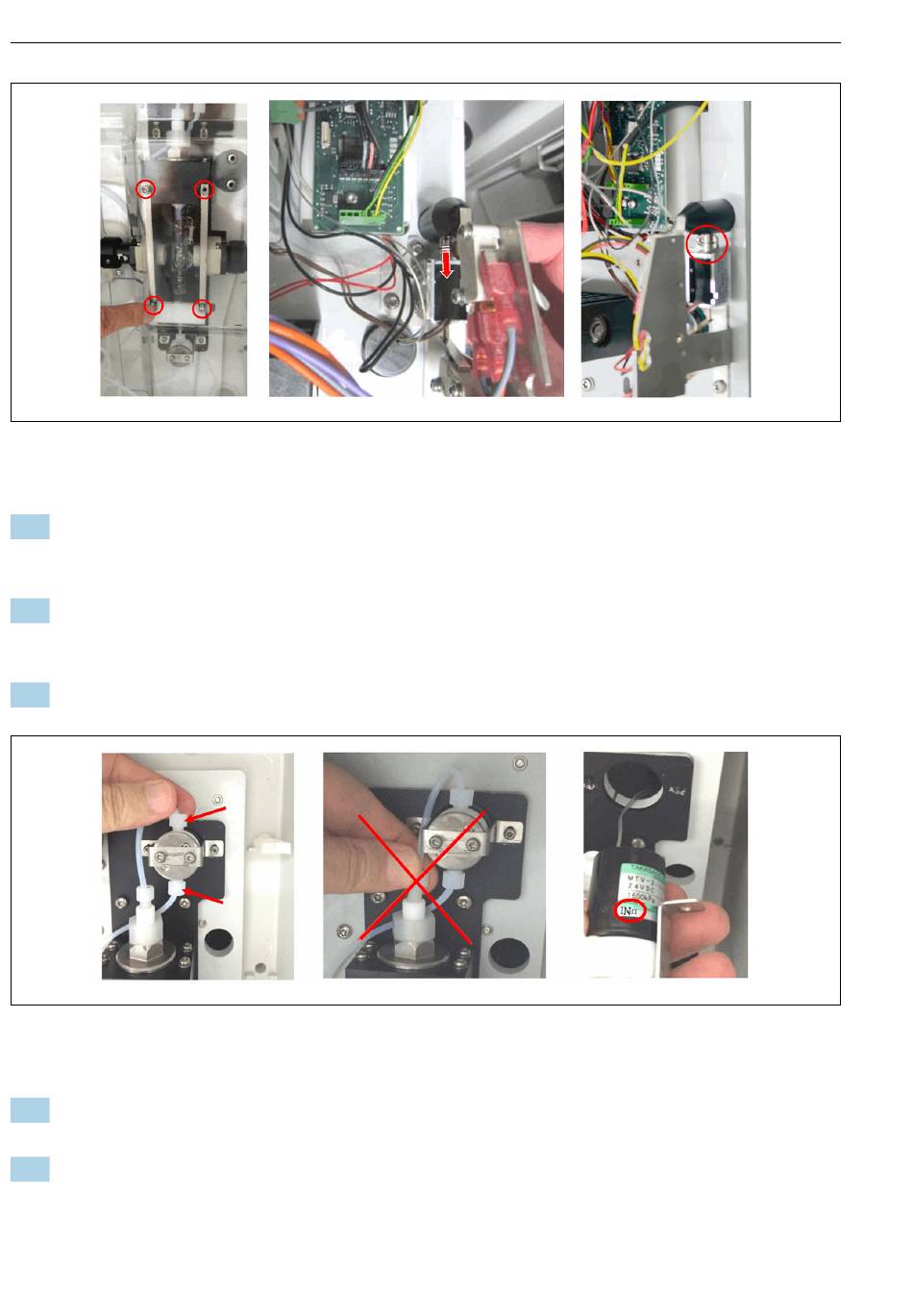

 16 Ausbau des Reaktorventils oben Entlüftung (RVU)
8. Schrauben am Reaktordeckel (4x T10) über Kreuz lösen (siehe →  17,  25, links)
und den Deckel abnehmen. Schrauben zur Wiederverwendung aufbewahren.
9. O-Ring oben aus dem Deckel entnehmen (siehe →  17,  25, Mitte). Der O-Ring ist
nach dem Ausbau nicht wiederverwendbar! Neuen O-Ring einsetzen (FFKM, ID 16,01
W 2,62 mm).
