Typen / Hauptkomponenten - Danfoss Akva Lux II TDP-F Bedienungsanleitung

Bedienungsanleitung

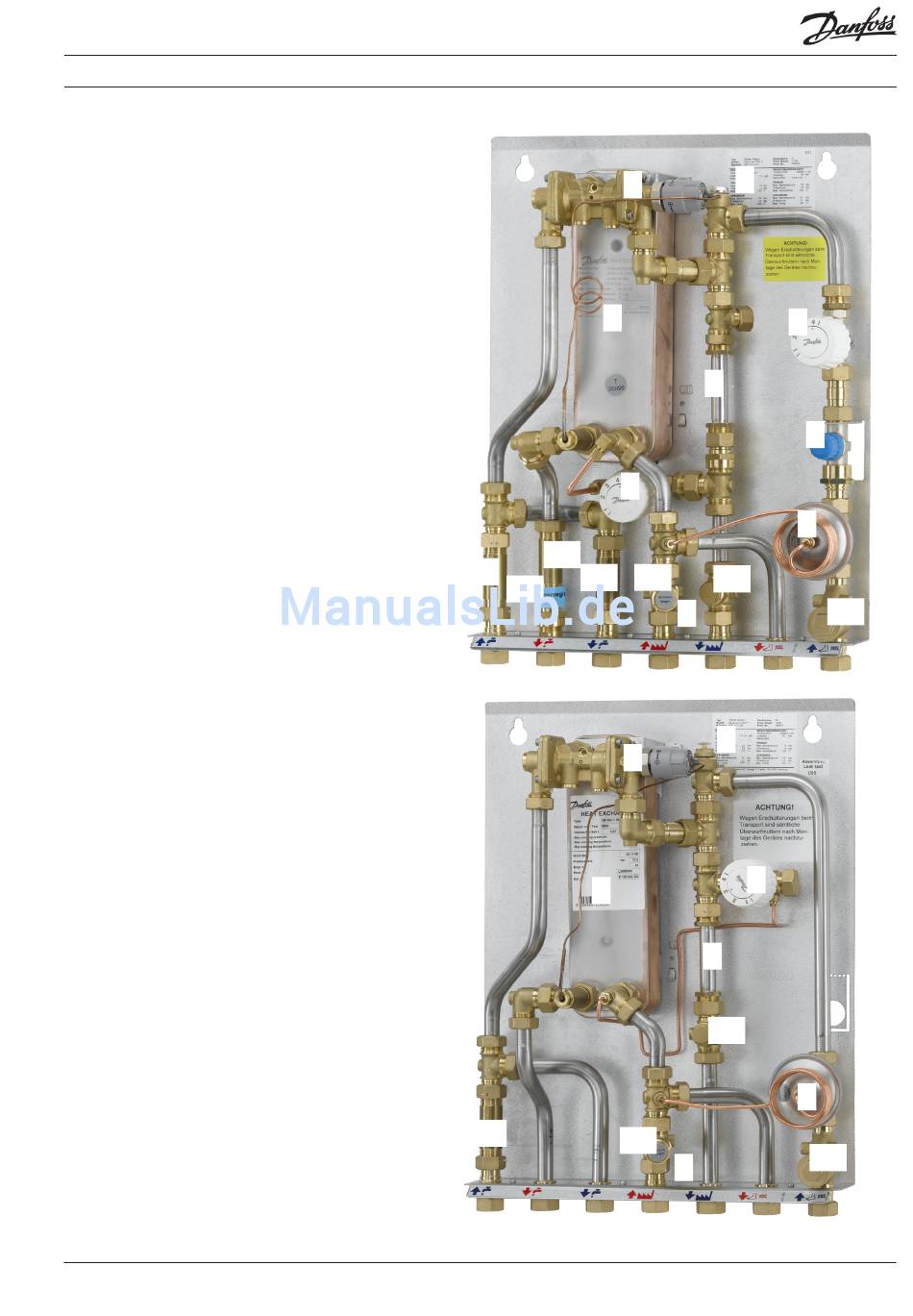

Typen:
A. Akva Lux II TDP-F mit FJVR
nach Wärmemengenzähler
B. Akva Lux II TDP-F mit FJVR
vor Wärmemengenzähler
Komponente
1 Plattenwärmeübertrager WW
2 Differenzdruckregler
3 Thermostat für Bypass/Zirkulation
4 PTC2+P Regler (Akva Lux II TDP-F)
4 PM2+P Regler (Akva Vita II TDP-F)
5 Passstück für WMZ
6 Fühlertasche für WMZ
7 Rücklauftemperaturbegrenzer
8 Zonenventil
9 Entlüftung
10 T-Stück (m. Stopfen ½")
11 Schmutzfänger m. Stopfen ½"
12 Passstück für KWZ, WWZ
13 Mengenregler
14 Schmutzfänger
Bitte beachten:
Varianten mit anderen Komponenten
können vorkommen, und können von
der Abbildung abweichen.
Die jeweils gültigen Bedienungsanlei-
tungen der eingebauten Komponenten
werden der Lieferung beigelegt.
Akva Lux II TDP-F / Akva Vita II TDP-F
Typ A
Typ B
VI.GE.R1.03
Produced by Danfoss Redan A/S · 03.2010
4
1
3
12
12
12 11
13
4
1
12
11
9
7
5
8
2
10
14
6
9
3
5
10
2
14
6
3
