Bedienungsanleitung
Umrüstung von Bypassbetrieb
auf WW-Zirkulation

Zirkulationssatz 1

1) 1 Stück 3/8" x 3/4" Messingnippel
2) 1 Stück 1/4"x 6 mm Messing-
nippel
3) 3 Stück Überwurfmutter 6 mm
4) 1 Stück Kügel für Absperrung
5) 1 Stück Kapillarrohr Ø6 mm
6) 2 Stück Schneidring
7) 1 Stück 3/4 Ø 21,4 mm Über-
wurfmutter
8) 1 Stück ½" x 28,5 mm Messing
nippel
(Beachten Sie bitte, dass dieses
Zirkulationssatz auch für andere
Anwendungen verwendet wird.
- Deshalb können überflüssigen
Komponenten vorkommen,
und wir bitten Sie, von diesen
abzusehen)
Bitte Einbau von Umwälzpumpe und
Rückschlagventil beachten. Die Pumpe
muss Wasser in Richtung des Wasser-
erwärmers pumpen.

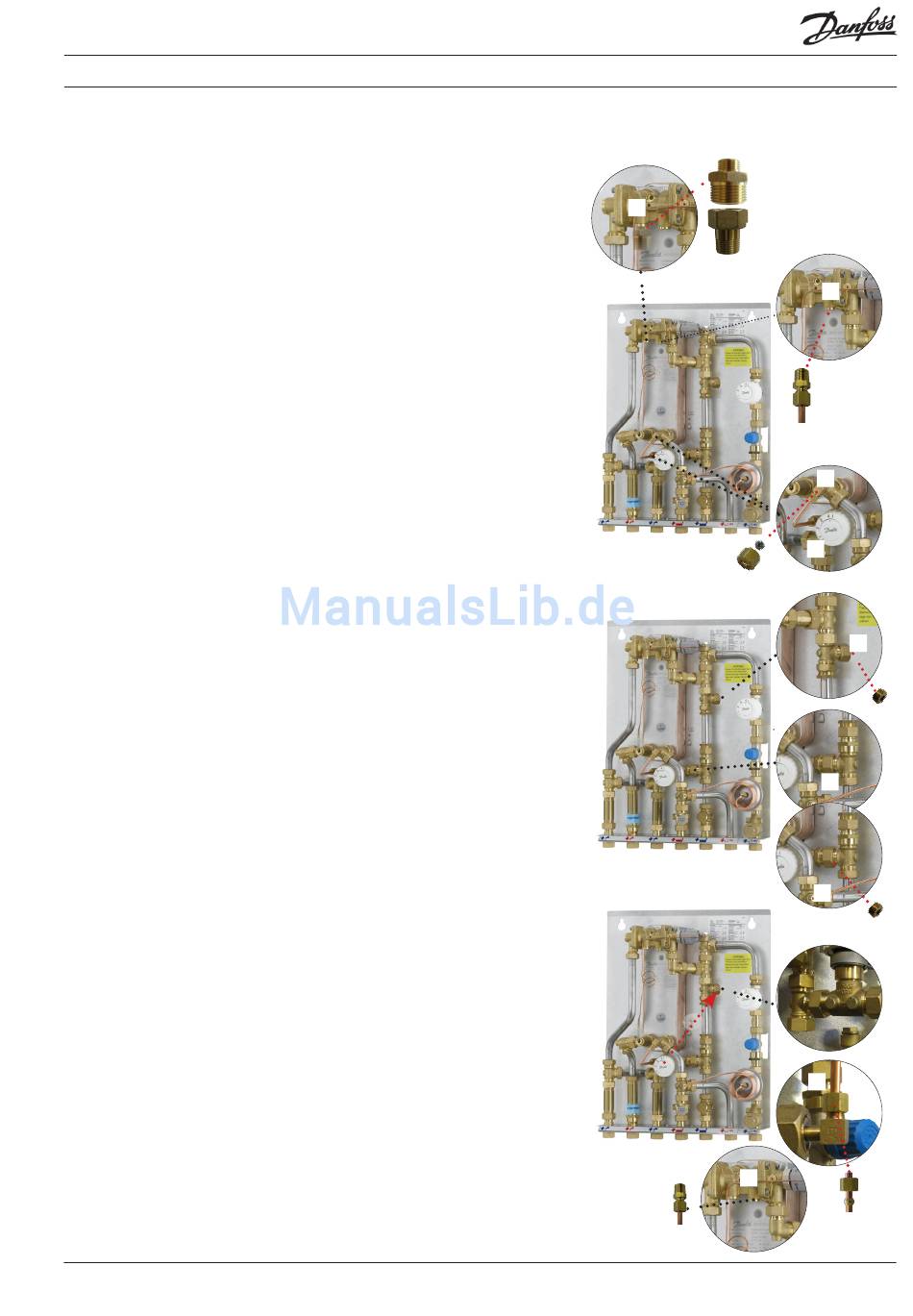

Akva Lux II TDP-F / Akva Vita II TDP-F
• Die Pfropfen in Punkt A und B (6 mm Inbus-
Schlüssel) abbauen.
• 3/8" x 3/4" Messingnippel, 3/4 Ø 21,4 mm
Überwurfmutter und ½" x 28,5 mm Messing-
nippel in Punkt A (dichten) einbauen (für
einbau des Zirkulationsrohres (gehört nicht
zum Lieferumfang))
• 1/4"x 6 mm Nippel in Punkt B einbauen
(dichten).
• Kapillarrohr und Überwurfmutter in Punkten C
und D abbauen (verschrotten).
• Mit Überwurfmuffer + Kugel in Punkt C zu-
pfropfen.
• 3/4" Pfropfen in Punkt E abbauen
• FJVR Thermostat in Punkt F abbauen. 3/4" Nip
pelmuffe von FJVR Thermostat abschrauben
und verschrotten
• 3/4" Pfropfen + Dichtung in Punkt F einbauen
• FJVR Thermostat in Punkt E einbauen
• Neues Kapillarrohr von Punkt D zu Punkt B
mittels Überwurfmutter und Schneidring ein-
bauen.
