Bedienungsanleitung

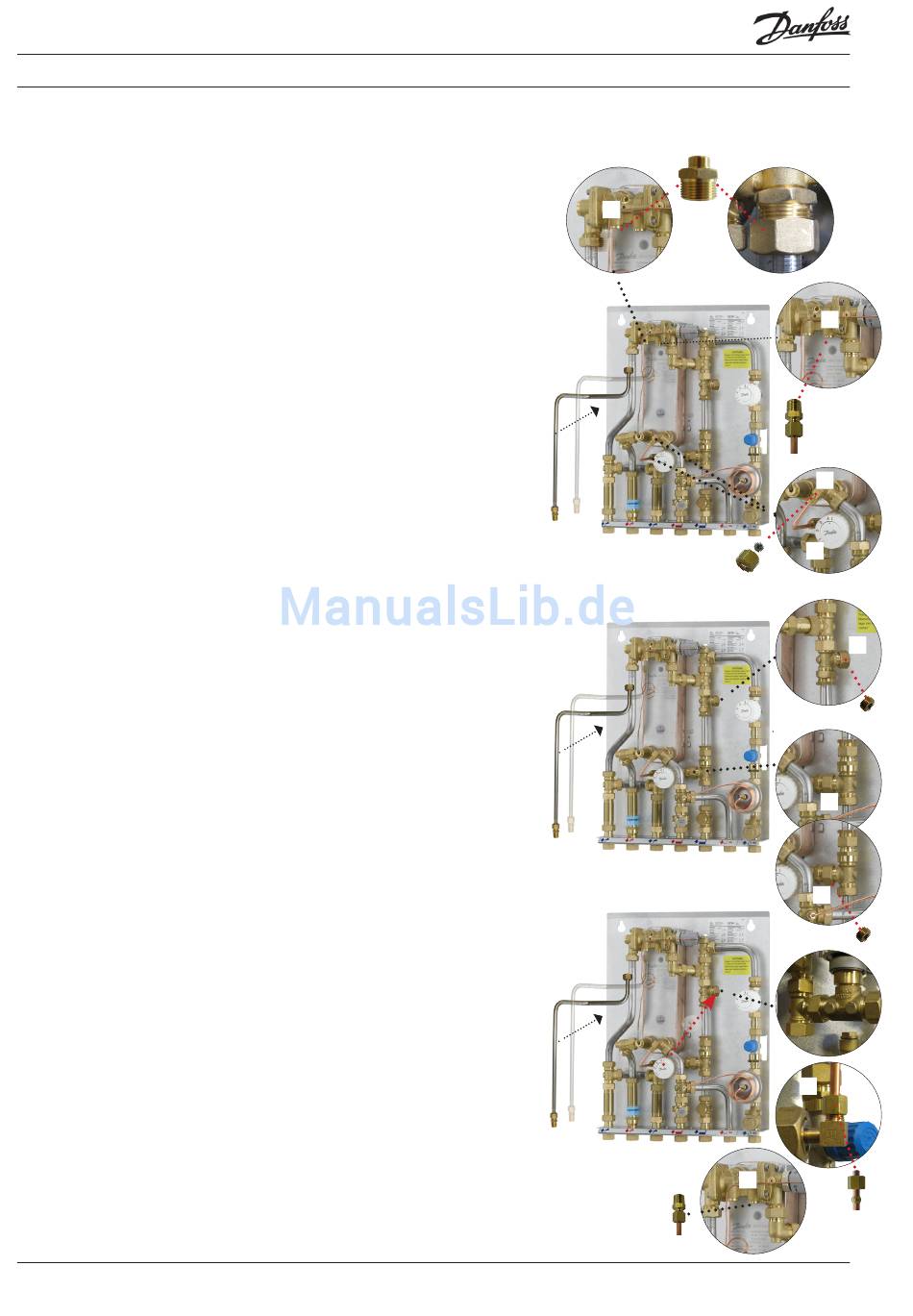

Umrüstung von Bypassbetrieb
auf WW-Zirkulation
Zirkulationssatz 2
1) 1 Stück 3/8" x 3/4" Messing-
nippel
2) 1 Stück 1/4"x 6 mm Messing-
nippel
3) 3 Stück Überwurfmutter 6 mm
4) 1 Stück Kügel für Absperrung
5) 1 Stück Kapillarrohr Ø6 mm
6) 2 Stück Schneidring
7) 1 Stück Messingnippel ½" x ½"
8) 1 Stück Zirkulationsrohr Ø15
mm
(Beachten Sie bitte, dass dieses
Zirkulationssatz auch für andere
Anwendungen verwendet wird.
- Deshalb können überflüssigen
Komponenten vorkommen,
und wir bitten Sie, von diesen
abzusehen)
Bitte Einbau von Umwälzpumpe und
Rückschlagventil beachten. Die Pumpe
muss Wasser in Richtung des Wasser-
erwärmers pumpen.
10
Akva Lux II TDP-F / Akva Vita II TDP-F
• Die Pfropfen in Punkt A und B (6 mm Inbus-
Schlüssel) abbauen.
• 3/8" x 3/4" Messingnippel in Punkt A (dichten)
einbauen und das Zirkulationsrohr in dem
Messingnippel (Punkt A) einbauen.
(Bitte beachten Sie, dass die Station 120 mm
breiter wird).
• 1/4"x 6 mm Nippel in Punkt B einbauen (dichten).
• Kapillarrohr und Überwurfmutter in Punkten C
und D abbauen (verschrotten).
• Mit Überwurfmuffer + Kugel in Punkt C zu-
pfropfen.
• 3/4" Pfropfen in Punkt E abbauen
• FJVR Thermostat in Punkt F abauen. 3/4" Nip
pelmuffe von FJVR Thermostat abschrauben
und verschrotten
• 3/4" Pfropfen + Dichtung in Punkt F einbauen
• FJVR Thermostat in Punkt E einbauen
• Neues Kapillarrohr von Punkt D zu Punkt B
mittels Überwurfmutter und Schneidring ein-
bauen.
VI.GE.R1.03
Produced by Danfoss Redan A/S · 03.2010
Typ A
A
7 +8
Zirkulationsanschluss
von Kapillarrohr mit-
tels Überwurfmutter +
Schneidring
Zirkulations
stutzen
1
B
2
Zirkulations-
anschluss
von Kapillar-
rohr.
C
D
3 + 4
Überwurfmutter + Kugel
F
F
D
B
3 +6
Überwurfmutter
+ Schneidring
E
3 + 6
