Bedienungsanleitung
Umrüstung von Bypassbetrieb
auf WW-Zirkulation
(Beachten Sie bitte, dass die
Zirkulationssätze auch für andere
Anwendungen verwendet werden.
- Deshalb können überflüssigen
Komponenten vorkommen,
und wir bitten Sie, von diesen
abzusehen)
Bitte Einbau von Umwälzpumpe und
Rückschlagventil beachten. Die Pumpe
muss Wasser in Richtung des Wasser-
erwärmers pumpen.
12
Akva Lux II TDP-F / Akva Vita II TDP-F

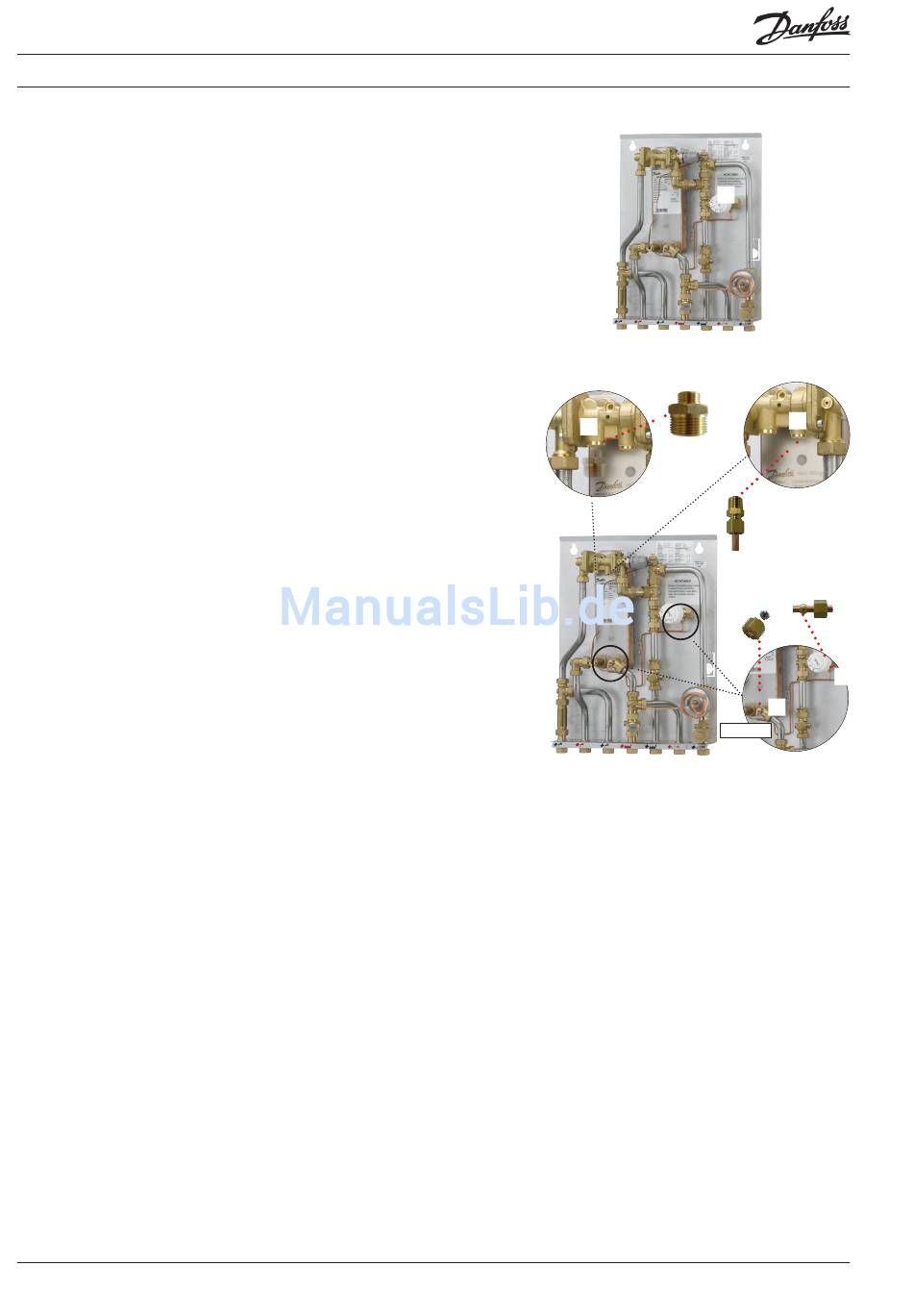

Der Bypass Thermostat FJVR kann werksseitig vor
dem Wärmemengenzähler (in Punkt E) eingebaut
werden.
Dies gilt für Akva Lux II TDP-F / Akva Vita II TDP-F,
Typ B und für diese Typen wird die Umrüstung
von Bypassbetrieb auf WW-Zirkulation mittels der
vorher beschriebenen Zirkulationssätze 1, 2 und 3
wie folgt erfolgen:
• Die Pfropfen in Punkt A und B (6 mm Inbus-
Schlüssel) abbauen.
• 3/8" x 3/4" Messingnippel in Punkt A (dichten)
einbauen und das Zirkulationsrohr in dem
Messingnippel einbauen.
• 1/4"x 6 mm Nippel in Punkt B einbauen (dichten).
• Kapillarrohr und Überwurfmutter in Punkten C
und D abbauen (verschrotten).
• Mit Überwurfmuffer + Kugel in Punkt C zu-
pfropfen.
• Neues Kapillarrohr von Punkt D zu Punkt B
mittels Überwurfmutter und Schneidring ein-
bauen.
VI.GE.R1.03
Produced by Danfoss Redan A/S · 03.2010
Typ B
A
E
B
Zirkulations-
stutzen
Zirkulationsan-
schluss von Kapil-
larrohr
C
6 mm
D
