Komponente
1 Plattenwärmeübertrager WW
2 Danfoss Regler ECL Comfort
3 Stellantrieb HE
4 Volumenstromregler mit
Motorstellventil
5 Thermostat für Bypass/Zirkulation
6 Danfoss Anlegefühler
7 PTC2+P Regler (Akva Lux II S-F)
7 PM2+P Regler (Akva Vita II S-F)
8 Sicherheitsventil
9 Umwälzpumpe
10 Thermometer, WW
11 Thermometer, HE Rücklauf
12 Fühlertasche für VMZ
13 Passstück für VMZ
14 Schmutzfänger
15 Drosselventil
16 Entlüftung
17 Anschlußschiene mit Kugelhähnen
Bitte beachten:

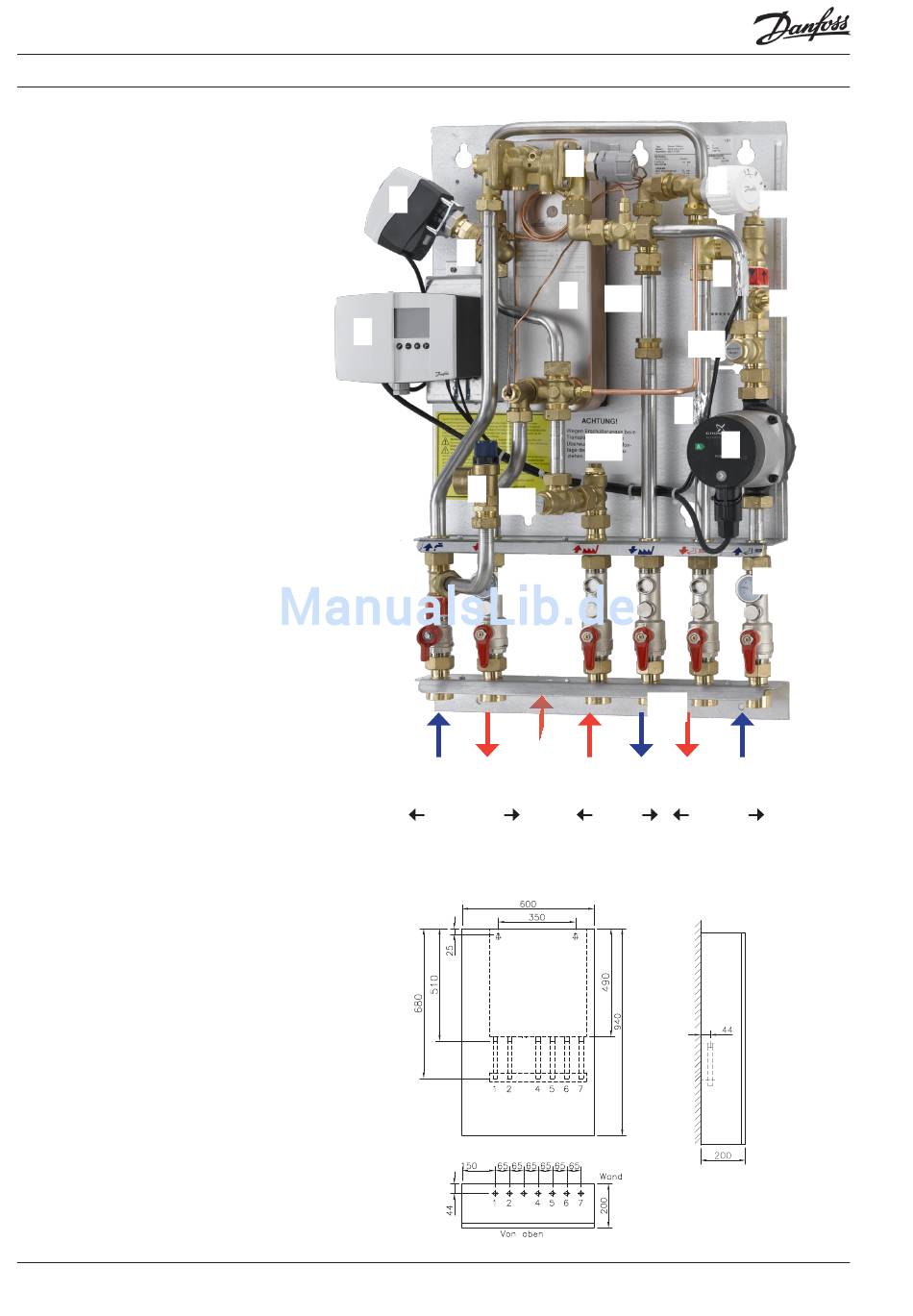

Das Foto zeigt eine Akva Lux II S-F.
Varianten mit anderen Komponenten können
vorkommen, und können von der Abbildung ab-
weichen. Die Regelung ist ist jedoch grundsätzlich
gleich.
Die jeweils gültigen Bedienungsanleitungen der
eingebauten Komponenten werden
der Lieferung beigelegt.
Anschlüsse:
1 KW
2 WW
3 Zirkulation
4 FW Vorlauf
5 FW Rücklauf
6 HE Vorlauf
7 HE Rücklauf
Anschlussdimensionen:
¾" IG
4
Akva Lux II S-F / Akva Vita II S-F
3
2
Produced by Danfoss Redan A/S · 12.2009
7
4
1
12
8
14
10
Zirkulation
KW WW FW
Vorlauf
Brauchwarm- Primär
wasser
5
16
6
13
15
14
6
9
11
17
FW HE HE
Rücklauf Vorlauf Rücklauf
Sekundär
