Bedienungsanleitung

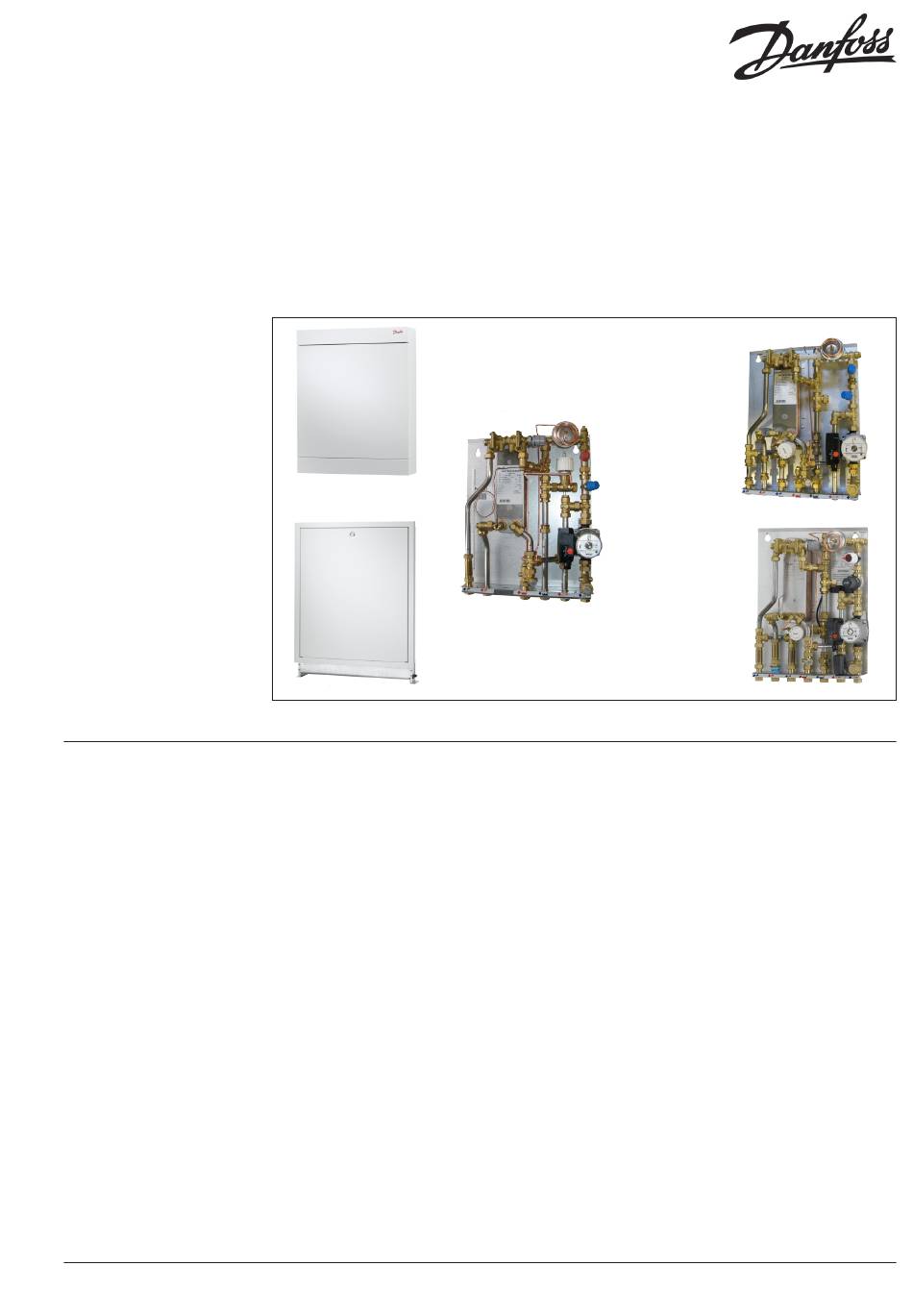

Direkte Wohnungsstation für Heizung und
Warmwassererwärmung
Akva Lux II S-F / Akva Vita II S-F
Inhaltverzeichnis
GUT ANFANGEN .............................................................. 2
Typen / Hauptkomponenten ..................................... 3
Allgemein / Montage & Inbetriebnahme .............. 4
Beschreibung ................................................................... 6
Heizkreis ............................................................................ 6
Brauchwarmwasser ....................................................... 11
Zirkulationsanschluss ................................................... 12
Fehlersuche Heizung .................................................... 17
Fehlersuche Brauchwarmwasser .............................. 18
Wartung ............................................................................. 20
EU Gutachten ................................................................... 23
VI.GE.S1.03
Produced by Danfoss Redan A/S · 03.2010
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Danfoss Akva Lux II S-F
Inhaltszusammenfassung für Danfoss Akva Lux II S-F
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Direkte Wohnungsstation für Heizung und Warmwassererwärmung Akva Lux II S-F / Akva Vita II S-F GUT ANFANGEN .............. 2 Inhaltverzeichnis Typen / Hauptkomponenten ........3 Allgemein / Montage & Inbetriebnahme ....4 Beschreibung ..............6 Heizkreis ................6 Brauchwarmwasser ............11 Zirkulationsanschluss ........... -
Seite 2: Gut Anfangen
Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Montage und Inbetriebnahme. GUT ANFANGEN! Bitte befolgen Sie das untenstehende Inbetriebnahmeverfahren. 460 mm 47 0 mm Maßskitzze / Anschlüsse: Montagelöcher Typ A Typ B Montagelöcher FW Vorlauf FW Rücklauf HE Vorlauf HE Rücklauf... -
Seite 3: Typen / Hauptkomponenten
Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Typen: Typ A A. Akva Lux II S-F mit FJVR nach Wärmemengenzähler B. Akva Lux II TDP-F mit FJVR vor Wärmemengenzähler Komponente 1 Plattenwärmeübertrager WW 2 Differenzdruckregler 3 Thermostat für Bypass/Zirkulation... - Seite 4 Warnung vor hohem Druck und hoher Temperatur Die maximale Vorlauftemperatur vom Fern- Korrosionsschutz wärmenetz in den Akva Lux II S-F und Akva Vita II Alle Rohre und Komponenten sind aus nichtros- S-F Stationen beträgt 100°C. tendem Edelstahl und Messing hergestellt.
- Seite 5 - Nach Montage des Wärmemengenzählers sind ten bleibt. alle Gewindeanschlüsse zu kontrollieren und gegebenenfalls nachzuziehen. Vor dem Einbau der Akva Lux II S-F und Akva Vita II S-F Wohnungsstation sind alle Rohrleitungen und Kaltwasserzähler (Option) Anschlüsse zum Entfernen von Verschmutzungen Die Wohnungsstationen können mit Passstück...
-
Seite 6: Beschreibung
Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Allgemein Achtung: Einzelne Varianten können von der Abbil- dung abweichen. Regelung ist jedoch grundsätzlich gleich. Direkte Fernwärme Wohnungsstation für Einfa- Beschreibung milienhäuser, Zweifamilienhäuser, Reihenhäuser und Wohnungen. Mit einem Heizkreis und Trink- wassererwärmung im Durchflusssystem. - Seite 7 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Umwälzpumpe Grundsätzlich sind alle Stationen Typ Akva Lux II S-F / Akva Vita II S-F mit Pumpen des Herstel- lers Wilo ausgestattet. Alternativ können auch Grundfos-Pumpen eingesetzt werden. Die je- weils gültigen Bedienungsanleitungen der...
- Seite 8 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Die Temperatur für den Heizkreis wird von dem Heizkreis Temperaturregelung selbsttätigen Thermostat FTC gereglt. - Siehe bitte beigelegte Bedienungsanleitung. Thermostat, Danfoss FTC Der Heizkreis ist mit einem Sicherheitsthermostat Sicherheitzthermostat gegen Überhitzung ausgestattet. Bei Tempera- turen über 55 °C schaltet der Sicherheitsthermo-...
- Seite 9 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Die Temperatur für den Heizkreis wird von dem Alternative Regelung des Danfoss ECL Regler geregelt. Die Vorlauftem- Heizkreises peratur wird im Regler aufgrund der gemessenen Außentemperatur errechnet. Der Regler ist werkseitig zum automatischen Aus- schalten der Heizung in der Sommerperiode vor- eingestellt.
- Seite 10 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Die Akva Lux II S-F / Akva Vita II S-F Wohnungs- Option stationen kann mit einem Zonenventil versehen werden, und daruch kann die Wohnungstation Elektronisch programmier- mit einem elektronisch programmierbaren Raum- barer Raumthermostat thermostat versehen werden.
-
Seite 11: Brauchwarmwasser
Die 3 Umrüstungsmöglichkeiten von Bypassbe- trieb auf WW-Zirkulation werden auf den folgen- den Seiten näheres Beschreiben Bitte bemerken, dass diese Beschreibung für so- wohl Akva Lux II S-F und Akva Vita II S-F gilt. VI.GE.S1.03 Produced by Danfoss Redan A/S · 03.2010... -
Seite 12: Zirkulationsanschluss
Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Zirkulations Umrüstung von Bypassbetrieb stutzen auf WW-Zirkulation • Die Pfropfen in Punkt A und B (6 mm Inbus- Zirkulationssatz 1 Schlüssel) abbauen. • 3/8” x 3/4” Messingnippel, 3/4 Ø 21,4 mm 1) 1 Stück 3/8” x 3/4” Messingnippel 7 + 8 Überwurfmutter und ½”... - Seite 13 Bedienungsanleitung Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Akva Lux II S-F / Akva Vita II S-F Typ A Zirkulations Umrüstung von Bypassbetrieb stutzen auf WW-Zirkulation • Die Pfropfen in Punkt A und B (6 mm Inbus- Zirkulationssatz 2 Schlüssel) abbauen.
- Seite 14 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Zirkulations stutzen Umrüstung von Bypassbetrieb auf WW-Zirkulation • Die Pfropfen in Punkt A und B (6 mm Inbus- Zirkulationssatz 3 Schlüssel) abbauen. • 3/8” x 3/4” Messingnippel in Punkt A (dichten) 1) 1 Stück 3/8” x 3/4” Messing-...
- Seite 15 Wärmemengenzähler (in Punkt E) eingebaut auf WW-Zirkulation werden. Dies gilt für Akva Lux II S-F / Akva Vita II S-F, Typ B (Beachten Sie bitte, dass die und für diese Typen wird die Umrüstung von By- Zirkulationssätze auch für andere passbetrieb auf WW-Zirkulation mittels der vorher Anwendungen verwendet werden.
- Seite 16 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Umwälzpumpe Einschalten der Zirkulationspumpe Vor der Inbetriebnahme muss die Anlage mit dem Heizmedium befüllt werden. Eine Entlüftung des Pumpenrotorraumes erfolgt selbsttätig bereits nach kurzer Betriebsdauer. Kurzzeitiger Trocken- lauf schadet der Pumpe nicht.
-
Seite 17: Fehlersuche Heizung
Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Bei Betriebsstörungen sollte grundsätzlich - vor - Die Vorlauftemperatur von der Ferwärmequelle Fehlersuche Beginn der eigentlichen Fehlersuche - folgendes hat ein normales Niveau (Sommer mindestens Heizung geprüft werden: 60 °C, Winter mindestens 70 °C), - Stromversorgung zur Anlage in Ordnung (gilt - Der Differenzdruck is grösser oder gleich dem... -
Seite 18: Fehlersuche Brauchwarmwasser
Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Fehlersuche Problem Mögliche Ursache Abhilfe Heizung Automatik falsch eingestellt. Automatik einregulieren - Siehe Automatik Anleitung Fehler im Regler - Regler Automatik Hersteller um Vorlauftemperatur zu niedrig reagiert nicht so, wie es laut Hilfe bitten oder den Regler Anleitung müßte. - Seite 19 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Fehlersuche Problem Mögliche Ursache Abhilfe Brauchwarmwasser Bei erwarteter Austrittsmenge Allgemein: Ist der Regler Fehlersuche außerhalb Regler an WW-Zapfstelle (Temperatur PM 2 + P Regler defekt? (siehe unten). egal) ist der Regler in Ordnung.
-
Seite 20: Wartung
Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Zur Sicherstellung eines guten Betriebszustandes Wartung der Wohnungsstation unterliegt es der sorgfaltsp- flicht der Betrieber, in regelmäßigen Abständen Inspektionen und wenn nötig Instandhaltungsar- beiten durchführen zu lassen. Ablesen Ablesen Es wird empfohlen den Fernwärmezähler in regelmäßigen Intervallen abzulesen, und die ab-... - Seite 21 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Noten: VI.GE.S1.03 Produced by Danfoss Redan A/S · 03.2010...
- Seite 22 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Noten: VI.GE.S1.03 Produced by Danfoss Redan A/S · 03.2010...
-
Seite 23: Eu Gutachten
Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F EU GUTACHTEN Der Hersteller Danfoss Redan A/S Omega 7, Søften DK-8382 Hinnerup Tel.: +45 87438943 Fax: +45 87438944 erklärt hierdurch, dass die folgende Produkte: Danfoss Redan Fernwärmestationen mit den folgenden Richtlinien und Normen übereinstimmen:... - Seite 24 Bedienungsanleitung Akva Lux II S-F / Akva Vita II S-F Danfoss GmbH Danfoss Ges.m.b.H Danfoss AG Fernwärme- und Regelungstechnik Kolumbusstraße 14 Danfoss-Strasse 8 Parkstrasse 6 D-22113 Hamburg AT-2353 Guntramsdorf CH-4402 Frenkendorf Telefon: +040 / 73 67 51-0 Telefon: +43 (0) 2236 5040-0...
