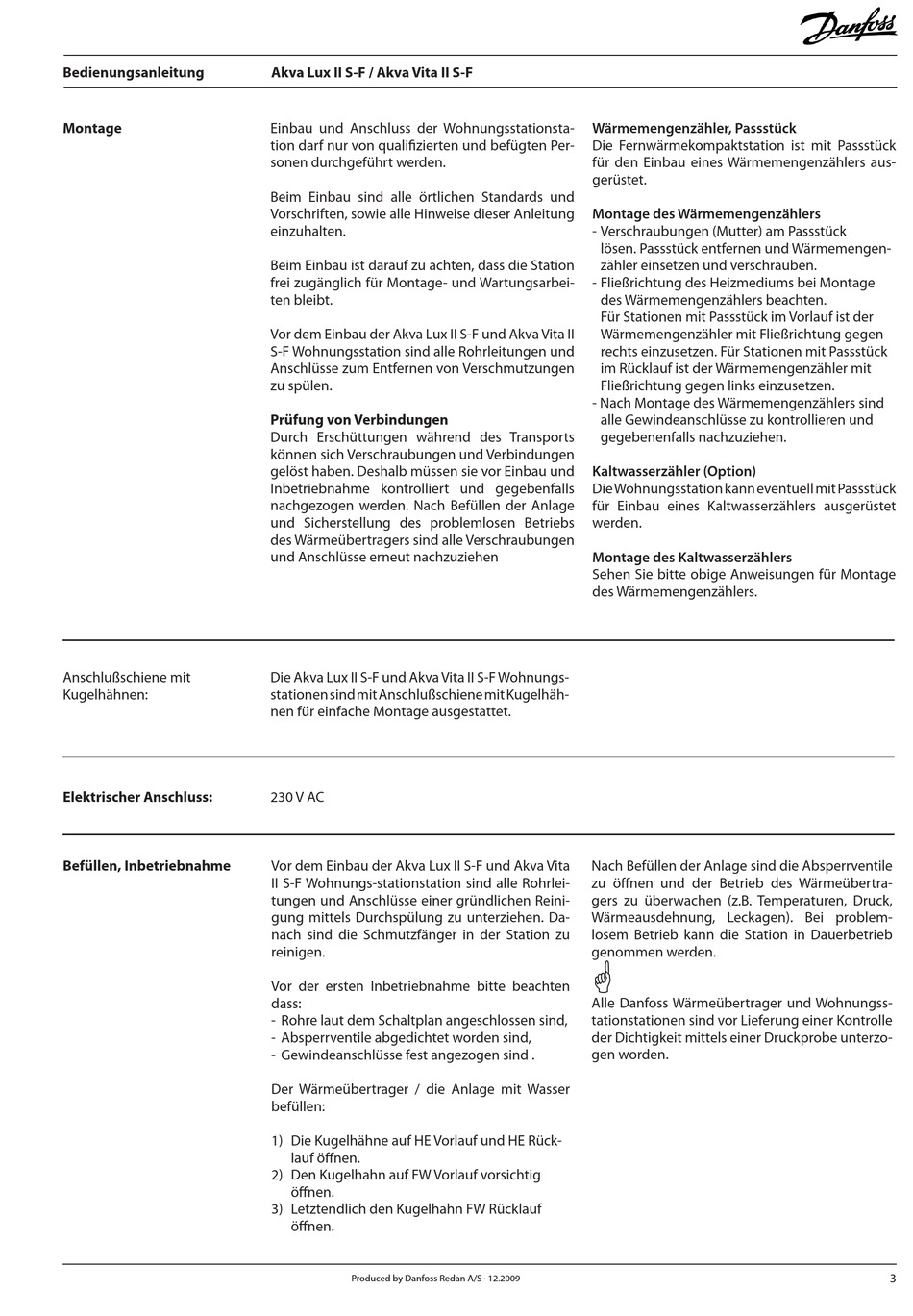

Danfoss Akva Lux II S-F Bedienungsanleitung Seite 3

Bedienungsanleitung
Montage
Anschlußschiene mit
Kugelhähnen:
Elektrischer Anschluss:
Befüllen, Inbetriebnahme
Akva Lux II S-F / Akva Vita II S-F
Einbau und Anschluss der Wohnungsstationsta-
tion darf nur von qualifizierten und befügten Per-
sonen durchgeführt werden.
Beim Einbau sind alle örtlichen Standards und
Vorschriften, sowie alle Hinweise dieser Anleitung
einzuhalten.
Beim Einbau ist darauf zu achten, dass die Station
frei zugänglich für Montage- und Wartungsarbei-
ten bleibt.
Vor dem Einbau der Akva Lux II S-F und Akva Vita II
S-F Wohnungsstation sind alle Rohrleitungen und
Anschlüsse zum Entfernen von Verschmutzungen
zu spülen.
Prüfung von Verbindungen
Durch Erschüttungen während des Transports
können sich Verschraubungen und Verbindungen
gelöst haben. Deshalb müssen sie vor Einbau und
Inbetriebnahme kontrolliert und gegebenfalls
nachgezogen werden. Nach Befüllen der Anlage
und Sicherstellung des problemlosen Betriebs
des Wärmeübertragers sind alle Verschraubungen
und Anschlüsse erneut nachzuziehen
Die Akva Lux II S-F und Akva Vita II S-F Wohnungs-
stationen sind mit Anschlußschiene mit Kugelhäh-
nen für einfache Montage ausgestattet.
230 V AC
Vor dem Einbau der Akva Lux II S-F und Akva Vita
II S-F Wohnungs-stationstation sind alle Rohrlei-
tungen und Anschlüsse einer gründlichen Reini-
gung mittels Durchspülung zu unterziehen. Da-
nach sind die Schmutzfänger in der Station zu
reinigen.
Vor der ersten Inbetriebnahme bitte beachten
dass:
- Rohre laut dem Schaltplan angeschlossen sind,
- Absperrventile abgedichtet worden sind,
- Gewindeanschlüsse fest angezogen sind .
Der Wärmeübertrager / die Anlage mit Wasser
befüllen:
1) Die Kugelhähne auf HE Vorlauf und HE Rück-
lauf öffnen.
2) Den Kugelhahn auf FW Vorlauf vorsichtig
öffnen.
3) Letztendlich den Kugelhahn FW Rücklauf
öffnen.
Produced by Danfoss Redan A/S · 12.2009
Wärmemengenzähler, Passstück
Die Fernwärmekompaktstation ist mit Passstück
für den Einbau eines Wärmemengenzählers aus-
gerüstet.
Montage des Wärmemengenzählers
- Verschraubungen (Mutter) am Passstück
lösen. Passstück entfernen und Wärmemengen-
zähler einsetzen und verschrauben.
- Fließrichtung des Heizmediums bei Montage
des Wärmemengenzählers beachten.
Für Stationen mit Passstück im Vorlauf ist der
Wärmemengenzähler mit Fließrichtung gegen
rechts einzusetzen. Für Stationen mit Passstück
im Rücklauf ist der Wärmemengenzähler mit
Fließrichtung gegen links einzusetzen.
- Nach Montage des Wärmemengenzählers sind
alle Gewindeanschlüsse zu kontrollieren und
gegebenenfalls nachzuziehen.
Kaltwasserzähler (Option)
Die Wohnungsstation kann eventuell mit Passstück
für Einbau eines Kaltwasserzählers ausgerüstet
werden.
Montage des Kaltwasserzählers
Sehen Sie bitte obige Anweisungen für Montage
des Wärmemengenzählers.
Nach Befüllen der Anlage sind die Absperrventile
zu öffnen und der Betrieb des Wärmeübertra-
gers zu überwachen (z.B. Temperaturen, Druck,
Wärmeausdehnung, Leckagen). Bei problem-
losem Betrieb kann die Station in Dauerbetrieb
genommen werden.

Alle Danfoss Wärmeübertrager und Wohnungss-
tationstationen sind vor Lieferung einer Kontrolle
der Dichtigkeit mittels einer Druckprobe unterzo-
gen worden.
3
