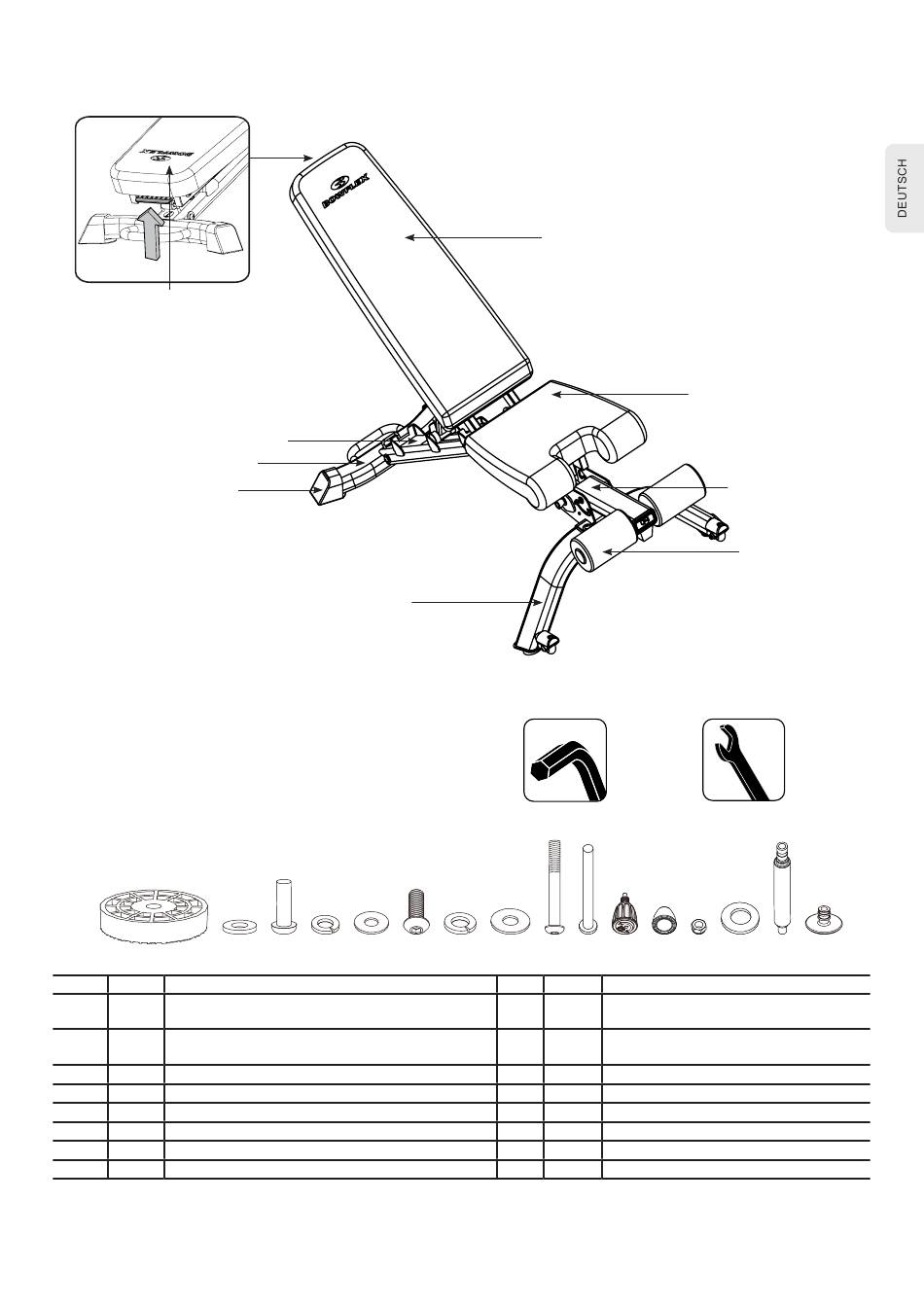

MERKMALE
Entriegelungslasche für
die Sitzrückenlehne
RAHMEN
HINTERER STABILISATOR
FEDERBOLZENKNOPF
MONTAGEMATERIAL UND
WERKZEUGE ENTHALTEN
A
B
Pos.
Anzahl
Beschreibung
Nivellierfuß
A
2
Flache Unterlegscheibe, M8 Schmal
B
12
C
5
Flache Unterlegscheibe, M8 Schmal
Zylinderschraube mit Innensechskant, M8x1,25x25
D
5
E
7
Federscheibe, M8
Zylinderschraube mit Innensechskant, M10x1,5x25
F
3
G
3
Federscheibe, M10
Unterlegscheibe, M10
H
5
Hinweis: Einige Befestigungselemente sind als Ersatzteile auf der Befestigungsteilekarte enthalten. Es kann sein, dass
nach dem ordnungsgemäßen Zusammenbau Ihres Geräts Hardwareelemente übrig bleiben.
VORDERER STABILISATOR
C
D
E
F
SITZRÜCKENLEHNE
G
H
I
J
K
Pos.
Anzahl
Beschreibung
Zylinderschraube mit Innensechskant,
I
12
M8x1,25x60
Zylinderschraube mit Innensechskant,
J
1
M10x1,5x120
K
1
Mutter, M10
Hebel, Sitzverstellknopf
L
1
M
1
Mutter, M8
Unterlegscheibe, M16 Flach
N
2
O
1
Achse, Sitzverstellung
Kappe
P
2
13
SITZ
BEINVERLÄNGERUNG
ROLLE
4mm
5mm
6mm
L
M
N
O
M8
M10
P
