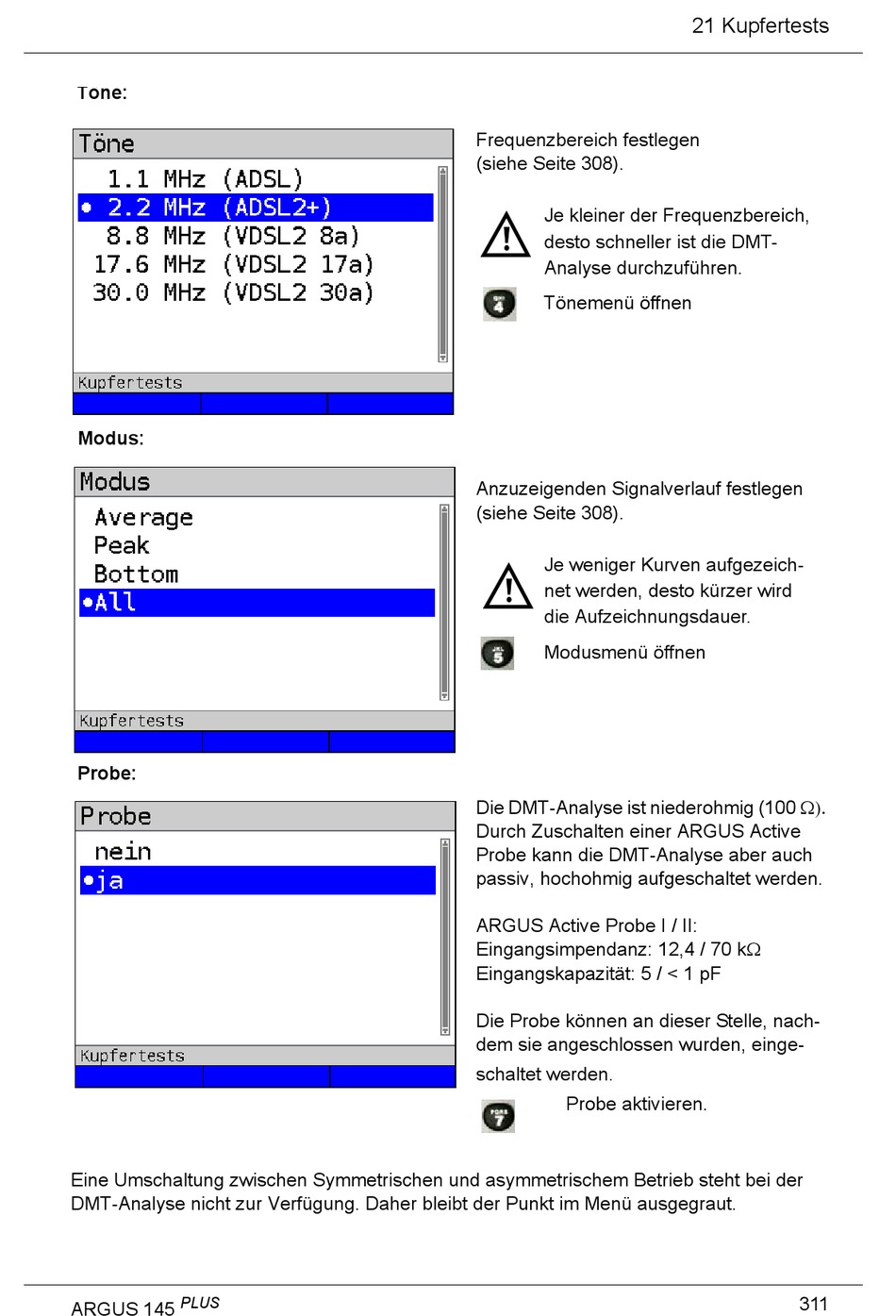

Töne:
Modus:
Probe:
Eine Umschaltung zwischen Symmetrischen und asymmetrischem Betrieb steht bei der
DMT-Analyse nicht zur Verfügung. Daher bleibt der Punkt im Menü ausgegraut.
PLUS
ARGUS 145
Frequenzbereich festlegen
(siehe Seite 308).
Je kleiner der Frequenzbereich,
desto schneller ist die DMT-
Analyse durchzuführen.
Tönemenü öffnen
Anzuzeigenden Signalverlauf festlegen
(siehe Seite 308).
Je weniger Kurven aufgezeich-
net werden, desto kürzer wird
die Aufzeichnungsdauer.
Modusmenü öffnen
Die DMT-Analyse ist niederohmig (100
Durch Zuschalten einer ARGUS Active
Probe kann die DMT-Analyse aber auch
passiv, hochohmig aufgeschaltet werden.
ARGUS Active Probe I / II:
Eingangsimpendanz: 12,4 / 70 k
Eingangskapazität: 5 / < 1 pF
Die Probe können an dieser Stelle, nach-
dem sie angeschlossen wurden, einge-
schaltet werden.
Probe aktivieren.
21 Kupfertests
311
