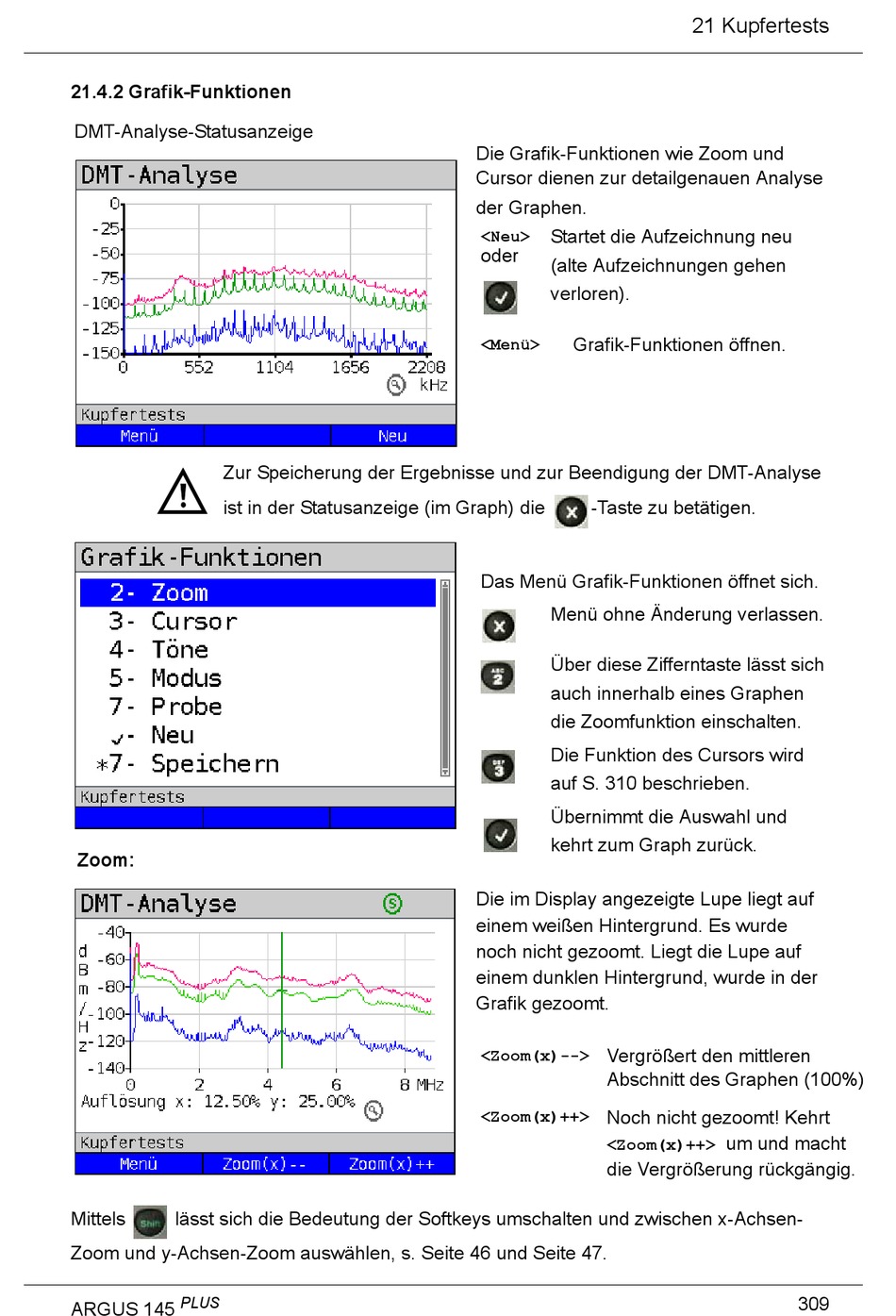

21.4.2 Grafik-Funktionen
DMT-Analyse-Statusanzeige
Zur Speicherung der Ergebnisse und zur Beendigung der DMT-Analyse
ist in der Statusanzeige (im Graph) die
Zoom:
Mittels
lässt sich die Bedeutung der Softkeys umschalten und zwischen x-Achsen-
Zoom und y-Achsen-Zoom auswählen, s. Seite 46 und Seite 47.
PLUS
ARGUS 145
Die Grafik-Funktionen wie Zoom und
Cursor dienen zur detailgenauen Analyse
der Graphen.
Startet die Aufzeichnung neu
<Neu>
oder
(alte Aufzeichnungen gehen
verloren).
Grafik-Funktionen öffnen.
<Menü>
-Taste zu betätigen.
Das Menü Grafik-Funktionen öffnet sich.
Menü ohne Änderung verlassen.
Über diese Zifferntaste lässt sich
auch innerhalb eines Graphen
die Zoomfunktion einschalten.
Die Funktion des Cursors wird
auf S. 310 beschrieben.
Übernimmt die Auswahl und
kehrt zum Graph zurück.
Die im Display angezeigte Lupe liegt auf
einem weißen Hintergrund. Es wurde
noch nicht gezoomt. Liegt die Lupe auf
einem dunklen Hintergrund, wurde in der
Grafik gezoomt.
Vergrößert den mittleren
<Zoom(x)-->
Abschnitt des Graphen (100%)
Noch nicht gezoomt! Kehrt
<Zoom(x)++>
<Zoom(x)++>
die Vergrößerung rückgängig.
21 Kupfertests
um und macht
309
