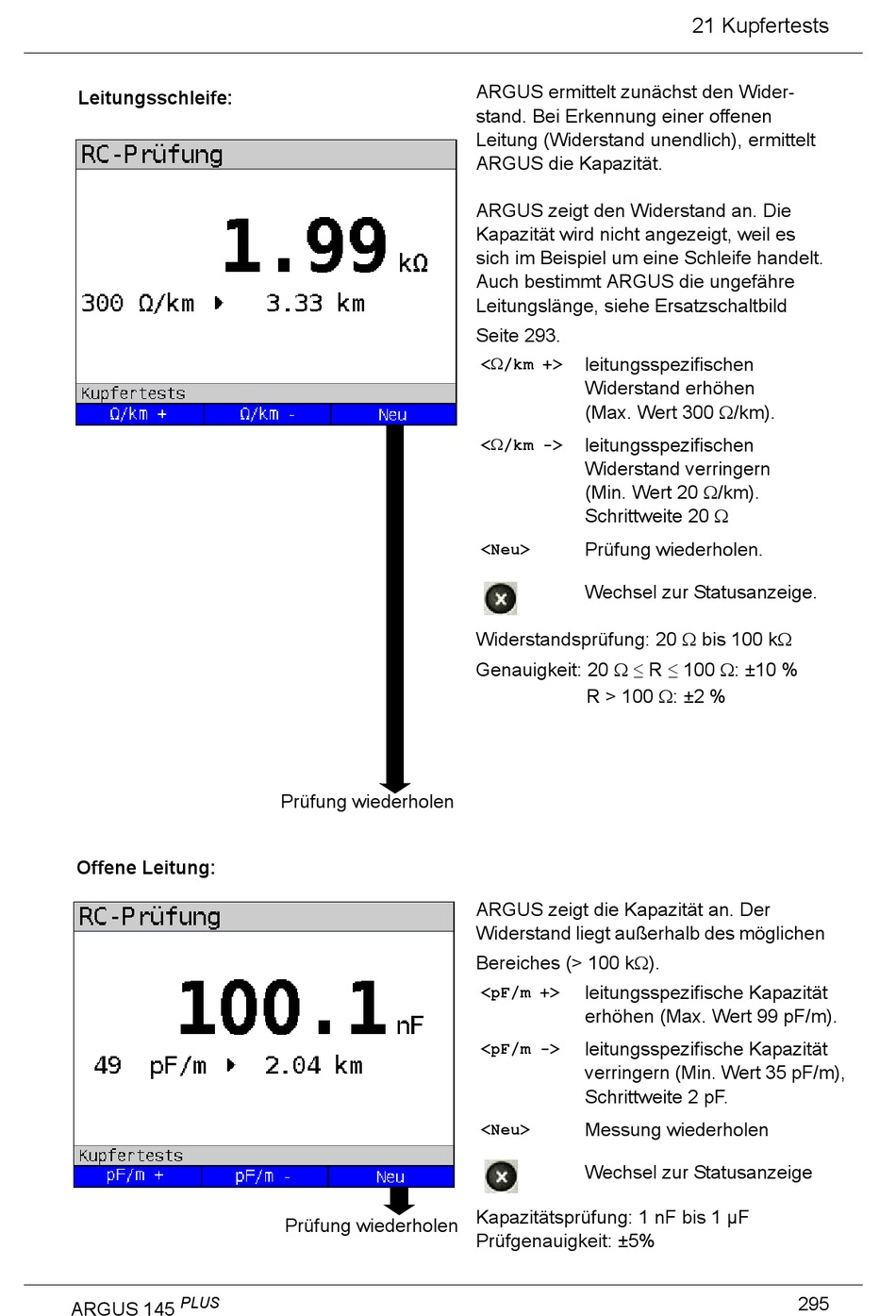

Leitungsschleife:
Offene Leitung:
PLUS
ARGUS 145
Prüfung wiederholen
Prüfung wiederholen
ARGUS ermittelt zunächst den Wider-
stand. Bei Erkennung einer offenen
Leitung (Widerstand unendlich), ermittelt
ARGUS die Kapazität.
ARGUS zeigt den Widerstand an. Die
Kapazität wird nicht angezeigt, weil es
sich im Beispiel um eine Schleife handelt.
Auch bestimmt ARGUS die ungefähre
Leitungslänge, siehe Ersatzschaltbild
Seite 293.
leitungsspezifischen
</km +>
Widerstand erhöhen
(Max. Wert 300 /km).
leitungsspezifischen
</km ->
Widerstand verringern
(Min. Wert 20 /km).
Schrittweite 20
Prüfung wiederholen.
<Neu>
Wechsel zur Statusanzeige.
Widerstandsprüfung: 20 bis 100 k
Genauigkeit: 20 ≤ R ≤ 100 : ±10 %
R > 100 : ±2 %
ARGUS zeigt die Kapazität an. Der
Widerstand liegt außerhalb des möglichen
Bereiches (> 100 k).
leitungsspezifische Kapazität
<pF/m +>
erhöhen (Max. Wert 99 pF/m).
leitungsspezifische Kapazität
<pF/m ->
verringern (Min. Wert 35 pF/m),
Schrittweite 2 pF.
Messung wiederholen
<Neu>
Wechsel zur Statusanzeige
Kapazitätsprüfung: 1 nF bis 1 µF
Prüfgenauigkeit: ±5%
21 Kupfertests
295
