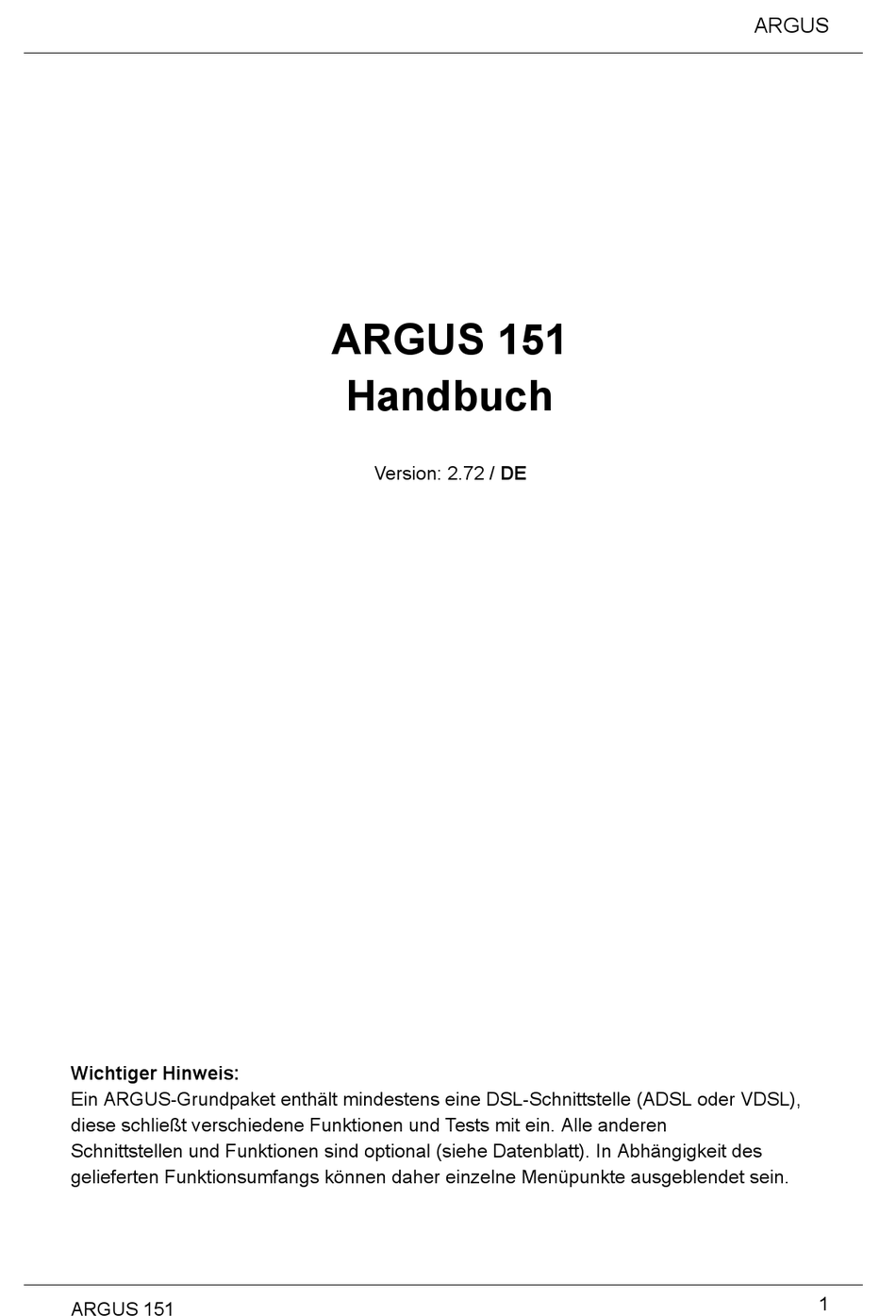

Seite 1 Handbuch Version: 2.72 / DE Wichtiger Hinweis: Ein ARGUS-Grundpaket enthält mindestens eine DSL-Schnittstelle (ADSL oder VDSL), diese schließt verschiedene Funktionen und Tests mit ein. Alle anderen  Schnittstellen und Funktionen sind optional (siehe Datenblatt). In Abhängigkeit des  gelieferten Funktionsumfangs können daher einzelne Menüpunkte ausgeblendet sein.
Seite 2 Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung reproduziert, vervielfältigt oder verbreitet werden. All rights are reserved. No one is permitted to reproduce or duplicate, in any form, the whole or part of this document without intec´s permission. ARGUS 151...
Seite 3: Inhaltsverzeichnis
Physik ....................34 Betrieb am xDSL-Anschluss ............35 xDSL-Schnittstelle einstellen ............36 xDSL-Einstellungen ................37 ARGUS im Anschluss-Modus xTU-R ..........45 ARGUS im Anschluss-Modus xTU-R Bridge ........70 ARGUS im Anschluss-Modus xTU-R Router .........72 Betrieb am Ethernet-Anschluss ............74 Ethernet-Schnittstelle einstellen .............75 Ethernet-Einstellungen ..............76 Aufbau der Ethernet-Verbindung ............77 Virtual Lines (VL) ................79...
Seite 4 VoIP warten ..................191 IPTV-Tests ..................194 18.1 IPTV ....................194 18.1.1 Mehrere Virtual Lines .............198 18.2 IPTV-Scan ..................209 18.3 IPTV passiv ..................216 18.4 VoD (Video on Demand) ..............220 Parallele Tests .................228 Autotests ..................234        ARGUS 151...
Seite 5 Testergebnis löschen ..............283 23.5 Alle Testergebnisse an den PC senden ........283 23.6 Alle Testergebnisse löschen ............284 WLAN ....................285 24.1 WLAN einschalten ................285 24.2 Messprotokolle via WLAN ..............286 24.3 WLAN im Router Betrieb ..............287       ARGUS 151...
Seite 6 25.3.2 Parameter auf Werkseinstellung zurücksetzen ......306 Update via PC ..................307 Verwendung des Akkupacks ............309 Anhang ....................311 Hotkeys ....................311 Symbole ...................315 Fehlermeldung: PPP-Verbindung ............318 Fehlermeldung: Download-Test ............319 HTTP-Statuscodes ................320 Allgemeine Fehlermeldungen ............322 VoIP-SIP-Statuscodes ..............323 Hersteller Identifikationsnummern ...........325 Software-Lizenzen ................326 Abkürzungen ..................327 Index ....................335 ARGUS 151...
Seite 7: Einleitung
Testen von parallelen Triple Play-Diensten zur Verfügung, welche immer häufiger auch über das leistungsfähigere IPv6-Protokoll angeboten und getestet werden müssen. Dabei kann der ARGUS 151 nicht nur das VoIP-Telefon, den PC oder die Settopbox (STB) simulieren, sondern ermittelt auch alle relevanten Qualitätsparameter.
Seite 8 IPTV-Tests Streamanforderung (STB-Modus), IPTV-Channel-Scan, IPTV passiv OK/FAIL-Bewertung und Anzeige der Qualitätsparameter Kupfertestfunktionen (Cu-Tests) Copper Box: Erweiterung der ARGUS-Kupfertestfunktionen, siehe ARGUS Copper Box-Handbuch. R-Messung: ARGUS führt eine kontinuierliche Widerstandsmessung durch und zeigt die Werte in Echtzeit an (Schleifenwiderstand). RC-Prüfung: Prüfung des Schleifenwiderstandes oder der Kapazität der offenen ...
Seite 9 Erläuterungen zur Copper Box befinden sich jeweils in einem separaten Handbuch. Dieses sollten Sie mit Ihrer Lieferung erhalten haben. Aktuelle Handbücher können Sie auch unter http://www.argus.info/service/downloads herunterladen oder sprechen Sie einfach unseren Service an: intec Gesellschaft für Informationstechnik mbH Rahmedestr. 90 D-58507 Lüdenscheid...
Seite 10: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise ARGUS darf nur mit den im Lieferumfang enthaltenen Zubehörteilen betrieben werden. Der Einsatz anderer Zubehörteile kann zu Fehlmessungen, bis hin zur Beschädigung von ARGUS und den angeschlossenen Einrichtungen führen. Setzen Sie ARGUS nur nach den Angaben in dieser Bedienungsanleitung ein. Ein anderer Einsatz kann zu Personen- schäden und einer Zerstörung von ARGUS führen.
Seite 11 2 Sicherheitshinweise Die elektromagnetische Verträglichkeit (EMV) wurde nach den in unserer Konformitätserklärung genannten Vorschriften geprüft. ARGUS ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.
Seite 12 Nach WEEE 2002/96/EG und ElektroG kennzeichnen wir unsere Messgeräte ab Oktober 2005 mit dem nebenstehenden Symbol: ) (DIN EN 50419). D. h. ARGUS und Zubehör dürfen nicht mit dem Hausmüll entsorgt werden. Bezüglich der Altgeräterücknahme wenden Sie sich bitte an unseren Service. ARGUS 151...
Seite 13: Sicherheits- Und Transporthinweise Zum Akkupack
Die Akkupackkontakte haben eine Polarität (plus und minus) und dürfen nicht mit umgekehrter Polarität mit dem ARGUS oder dem Ladegerät verbunden werden. Der Akkupack darf nur in der vorgesehenen Weise mit dem zugehörigen ARGUS oder Ladegerät verbunden werden. Der Akkupack darf nicht mit elektrischen Ausgängen wie von Steckernetzteilen, ...
Seite 14 Der Akkupack darf nicht in den Verfügungsbereich von Kindern gelangen. Vor der Nutzung des Akkupacks sind dieses Handbuch und die entsprechenden Sicherheitshinweise sorgfältig zu lesen. Werden Gerüche, Rost oder andere Anormalitäten vor dem ersten Gebrauch festgestellt, kontaktieren Sie die intec GmbH um den weiteren Ablauf zu klären. ARGUS 151...
Seite 15: Allgemeine Technische Daten
Luftfeuchtigkeit: bis zu 95 % rel. Luftfeuchtigkeit, nicht kondensierend Spannungsversorgung Lithium-Ionen-Akkupack mit 7,2 V Nennspannung  (unbedingt Sicherheitshinweise beachten) oder 12 V / 1,5 A elektr. ARGUS-Steckernetzteil Weiteres Anwendersicherheit für ARGUS geprüft nach EN60950-1 RoHS-Konformität gemäß der WEEE-Richtlinie Die elektromagnetische Verträglichkeit (EMV) wurde nach den in unserer Konformitätserklärung genannten...
Seite 16 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a Wechselspannung (AC): max. 100 V ITU-T G.998.4 (G.INP, Retransmission) (nur bei den Kupfertests) Ethernet (LAN): Gleichspannung (DC): max. +200 V (xDSL) IEEE 802.3  - 10 Base-T  - 100 Base-T - 1000 Base-T Autonegotiation Auto-MDI(X) ARGUS 151...
Seite 17: Kurzanleitung Bedienung
Punkt im Menü. Rückkehr von ARGUS-Manager zum Ursprungsmenü. ARGUS ausschalten (längeres Drücken erforderlich): nach Ablauf einer einstellbaren Zeitspanne (z. B. nach 10 Minuten) ohne Aktivität schaltet sich ARGUS im Akkubetrieb automatisch ab (s. S. 309). Bestätigungstaste - Menü öffnen...
Seite 18 4 Kurzanleitung Bedienung Rücksprungtaste - ARGUS wechselt zum vorangegangenen Display ohne Übernahme  aktueller Eingaben z. B. Änderung eines Einstellungsparameters - Test abbrechen - Verlassen von Grafikanzeigen Nach dem Einschalten, wechseln ins Hauptmenü Cursortasten - Seitenweises Durchblättern von Displayzeilen (vertikale Cursortasten)...
Seite 19 An diesen Stellen sind die Softkeys doppelt belegt. Die Shift-Taste ändert die Belegung der Softkeys (Beispiel s. Seite 199). Shift-Taste drücken: die Belegung der Softkeys ändert sich. Beispiel: ARGUS wird im Wesentlichen mit den 4 Cursortasten, der Bestätigungstaste , der Rücksprungtaste , der Pegeltaste und den drei Softkeys bedient....
Seite 20: Anschlüsse Oben
4 Kurzanleitung Bedienung Anschlüsse oben Anschluss für externes Steckernetzteil. Ist das Steckernetzteil angeschlossen, schaltet ARGUS im Betrieb die Spannungsversorgung durch den Akku ab. USB-A oder USB-A 1/2 USB-Host-Schnittstelle  (Active Probe II, Copper Box, WLAN, LTE ) ARGUS prüft regelmäßig ob USB- Geräte angeschlossen sind.
Seite 21: Akku Laden Im Erstbetrieb
Herunterschrauben der Rändelschraube. Es darf nur der mitgelieferte Akkupack verwendet werden. Beachten Sie die Sicherheitshinweise auf Seite 13. Schließen Sie nun Ihren ausgeschalteten ARGUS an das mitgelieferte Steckernetzteil an. Schalten Sie ARGUS mit der -Taste ein. Es erscheint folgendes Display (vorher quittiert werden): müssen ggf.
Seite 22: Stromsparmodus
4 Kurzanleitung Bedienung Stromsparmodus Im Akkubetrieb schaltet sich ARGUS nach 5 Minuten (einstellbar s. Seite 302) ohne Aktivität automatisch aus. Während eines Tests (z. B. Loopbox) oder im Trace-Modus schaltet sich ARGUS nicht aus. Alternativ ist der Betrieb über das mitgelieferte Steckernetzteil möglich. Bei Anschluss des Steckernetzteiles wird die Spannungsversorgung durch den Akku abgeschaltet.
Seite 23: Anschlusseinrichtung
5 Anschlusseinrichtung 5 Anschlusseinrichtung ARGUS zeigt nach dem Einschalten alle ARGUS einschalten konfigurierten Anschlüsse (bis zu 100 Stück) an. Defaultmäßig sind die häufig- sten in Deutschland vorkommenden Anschlüsse vorkonfiguriert.  Bei einem Anschlusswechsel wird der zuletzt verwendete Anschluss mit einem im Display gekennzeichnet.
Seite 24: Anschluss-Assistent
Wahl der physikalischen Schnittstelle (im Bsp. VDSL). - für xDSL, s. S. 35 - für Ethernet, s. S. 74 - für Kupfertests, s. S. 238 und ARGUS Copper Box Handbuch ARGUS wechselt direkt zu den Anschlussmodus-Einstellungen. Auswahl des Anschluss-Modus (im Bsp.
Seite 25 Das voreingestellte Profil im Display  wird mit einem gekennzeichnet. Nach Auswahl des Profils schlägt ARGUS einen Anschlussnamen in Abhängigkeit der zuvor gewählten Einstellungen vor (im Bsp. VDSL TE VLAN 7/8). Es können bis zu 24 Zeichen eingegeben werde (im Bsp.
Seite 26 <Notiz> S. 32. Assistent beenden und speichern. Schritt zurück. ARGUS wechselt wieder in die Editier- Übersicht des ausgewählten Anschlusses (im Bsp. VDSL TE VLAN 7/8). Um die Services oder Testparameter zu konfigurieren, wählen Sie „Profil“, siehe auch Seite S. 30.
Seite 27 5 Anschlusseinrichtung ARGUS wechselt zur ARGUS Status- anzeige. Wechsel zum Statusbildschirm. <Status> Wechsel ins Hauptmenü. <Menü> Starten der VDSL-Verbindung. <Start> ARGUS 151...
Seite 28: Anschluss
Der eingestellte ADSL-Modus muss zum ATU-C (Netzseite) kompatibel sein. Bei Wahl der ADSL Auto-Modi „Annex A/M auto, Annex B/J auto, Annex A auto, Annex B auto und Annex M auto“ erkennt ARGUS automatisch die Konfiguration am DSLAM und stellt sich darauf ein. ...
Seite 29: Phys. Parameter
5 Anschlusseinrichtung Anschluss in Anschluss-Übersicht sortieren Nacheinander  Anschlussmenü öffnen Um häufig benötigte Anschlüsse sofort verfügbar zu haben, erlaubt ARGUS das Einstellen einer Reihenfolge der  konfigurierten Anschlüsse. Softkeybelegung umschalten Der markierte Anschluss <> wird in der Liste um eine Stelle nach unten gesetzt.
Seite 30: Profil
Anschluss- und Test- parametern. Dort können unter anderem die Service und Virtual Line-Einstellungen vorgenommen werden. Wählen Sie ein Profil. ARGUS erlaubt das Konfigurieren von bis zu 20 Profilen. Profil zum Bearbeiten auswählen. Das ausgewählte Profil wird im Display blau markiert. Das voreingestellte Profil wird mit einem im Display gekennzeichnet.
Seite 31 5 Anschlusseinrichtung  Testparameter-Einstellungen ab Seite 116. ARGUS 151...
Seite 32: Notizen
5 Anschlusseinrichtung 5.4 Notizen ARGUS zeigt in der Vorschau neben dem gewählten Anschluss, den xDSL-Modus, den Anschluss-Modus auch eine frei  editierbare Notiz an (siehe Bild 1 S. 26). Diese Notiz kann eine Länge von bis zu 28 Zeichen haben.
Seite 33 Die gespeicherte Notiz ist mit dem Anschluss verknüpft und wird in der Vorschau angezeigt. Die Vorschau wird nach Auswahl des Anschlusses nach ca. 2 Sekunden angezeigt. ARGUS wechselt in das Filter- <Filter> Menü, siehe S. 23. Neuen Anschluss anlegen. <Neu> Anschluss editieren.
Seite 34: Physik
Schicht 1  Anschluss-Auswahl <Anschluss>  aktueller Synchronisieren <Start>  Anschluss  und Softkey-  Belegung siehe S. 37 siehe S. 23 siehe S. 46  Tests, die über die Schicht 1 ausgeführt werden können, s. Seite 312. ARGUS 151...
Seite 35: Betrieb Am Xdsl-Anschluss
ARGUS unterstützt folgende Anschluss-Modi am xDSL-Anschluss: xTU-R Endgeräte-Modus (xDSL Transceiver Unit) s. Seite 45. Anschluss des ARGUS direkt an den xDSL-Anschluss (vor oder nach dem Splitter). ARGUS ersetzt das Modem und den PC. xTU-R Bridge Bridge-Modus (xDSL Transceiver Unit Bridge) s. Seite 70....
Seite 36: Xdsl-Schnittstelle Einstellen
Schicht 1-Box (im Display blau) ausgewählt. Öffnen der Einstellungen <Edit> Hinweis: Funktionsaufruf über Zifferntasten / Tastenkombinationen Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt aufgerufen werden. Eine Übersicht über mögliche Tastenkombinationen ist auf Seite 312 zu finden. ARGUS 151...
Seite 37: Xdsl-Einstellungen
7 Betrieb am xDSL-Anschluss 7.2 xDSL-Einstellungen Alle relevanten Einstellungen (z. B. Soll- und Grenzwerte) für einen Test speichert ARGUS mit den Anschlüssen. Abhängig von der Testsituation werden nur die relevanten Einstellungen verwendet. Die Voreinstellungen können jederzeit wiederhergestellt werden (s. Seite 306): Einstellung Erklärung...
Seite 38 Festlegung des max. HEC-Wertes (Header Error Checksum). Liegt bei aufgebauter DSL-Verbindung der aktuelle Wert unter dem eingestellten Grenzwert, zeigt ARGUS im ARGUS-Status ein großes grünes „OK“ und bei den Verbindungsparametern unter Sollwert ein „OK“ an, andernfalls unter Sollwert ein „NOK“....
Seite 39 Anzeige und Auswahl der Line-MAC-Adressen.  Die beiden ersten MAC-Adressen können nicht manuell verändert werden. 1. Wird die Standard MAC-Adresse gewählt, verwendet der ARGUS  seine eigene MAC-Adresse. Voreinstellung: Standard MAC-Adresse 2. Bei Wahl der dynamischen MAC-Adresse wird bei jeder Synchronisation eine andere MAC-Adresse verwendet.
Seite 40 Festlegung des max. CRC-Wertes (Cyclic Redundancy Check). Liegt bei aufgebauter DSL-Verbindung der aktuelle Wert unter dem eingestellten Grenzwert, zeigt ARGUS im ARGUS-Status ein großes grünes „OK“ und bei den Verbindungsparametern unter Sollwert ein „OK“ an, andernfalls unter Sollwert ein „NOK“....
Seite 41 7 Betrieb am xDSL-Anschluss Carrier Set Das Carrier Set legt die Trägerfrequenzen fest auf denen ARGUS seine Synchronisationsbereitschaft zum DSLAM signalisiert (ITU G.997.1).  Welche Sets zu verwenden sind, gibt typischerweise der  Netzbetreiber vor.  Folgende Sets mit entsprechenden Upstream-Tönen (Tonabstand zwischen den Tönen 4,3125 kHz) können im ARGUS ...
Seite 42 über ein grau hinterlegtes „V“ für Vectoring und „R“ für Retransmission in der Statuszeile angezeigt. MAC-Adresse (siehe S. 39) Statusbildschirm: ARGUS im Statusbildschirm: Router-Betrieb (im Display blau) aus- gewählt. Öffnen der nachfolgenden  <Edit>...
Seite 43 Voreinstellung: 5060 Firewall Festlegung, ob ARGUS eine Firewall im Router-Mode IPv6 (nur verwendet oder nicht. Router) Voreinstellung: ein Verwerfe Präfix Festlegung, ob ARGUS das Adresspräfix (die ersten 64 Bit der IPv6-Adresse; kunden/providerspezifisch) verwirft oder es verwendet. Voreinstellung: ein ARGUS 151...
Seite 44 PC bestehen. Zum Beispiel wenn Daten-Log für VL 1 aktiviert wird, wird nur für VL1 aufgezeichnet. Wenn eine VL für mehrere Services konfiguriert wird, und Daten-Log aktiviert ist, werden alle Daten dieser VL aufgezeichnet. Voreinstellung: aus Weitere Einstellungen, siehe Kapitel Virt. Profil 1 bis 20 auf Seite 89. ARGUS 151...
Seite 45: Argus Im Anschluss-Modus Xtu-R
ARGUS wird über das mitgelieferte xDSL-Kabel über die ARGUS-Buchse „Line“ direkt an den VDSL-Anschluss angeschlossen (wahlweise vor oder hinter dem Splitter). ARGUS ersetzt in diesem Fall das Modem und den PC. ARGUS baut eine VDSL-Verbindung auf und ermittelt alle relevanten VDSL-Verbindungsparameter. ARGUS zeigt die VDSL- Verbindungsparameter im Display an und speichert sie nach Abbau der Verbindung wahlweise ab.
Seite 46: Profileinstellung
7 Betrieb am xDSL-Anschluss Aufbau der xDSL-Verbindung am Beispiel von VDSL Profileinstellung: ARGUS verwendet für den Aufbau der VDSL-Verbindung die in dem jeweiligen Profil gespeicherten Einstellungen (s. Seite 28) und Grenzwerte (s. Seite 37). ARGUS im Statusbildschirm.   ...
Seite 47 ADSL-Anschluss um einen VDSL-Anschluss oder andersrum handelt.  Anzeige Zeitstempel.  ARGUS zeigt an, zu welcher Uhrzeit  (interne Uhr siehe Seite 298) die Kommandos eintreffen.  Wechsel zu den vorangegangenen Displays und zum Statusbildschirm.
Seite 48: Auflösung
2048 min. (1 d 10 h 8 min.) 128 sec. (2 min. 8 sec.) 4096 min. (2d 20 h 16 min.) 256 sec. (4 min. 16 sec.) 8192 min. (5 d 16 h 32 min.) 512 sec. ( 8 min. 32 sec. ) ARGUS 151...
Seite 49 7 Betrieb am xDSL-Anschluss Erklärung DSL-Modem-States: Farbe Kurzform Erläuterung Leerlauf hellblau ARGUS sendet Handshake-Töne (Stille auf DSLAM-Seite) gelb Es konnte ein Handshake (G.hs)-Signal von der fernen Seite detektiert werden. Beginn der Trainingsphase nach  orange erfolgreichem Handshake. grün Showtime ist erreicht. Die TC-Subschicht wird aufgebaut.
Seite 50 Erfolgreicher Verbindungsaufbau Sobald die Verbindung aufgebaut ist (Dauerleuchten der LED „Sync/L1“ sowie grüner Haken in Schicht 1-Box), ermittelt ARGUS die VDSL-Verbindungsparameter. Nach der Synchronisation muss ARGUS mindestens 20 Sekunden am VDSL-Anschluss angeschlossen sein. Erst dann können alle VDSL-Verbindungsparameter im ARGUS gespeichert werden.
Seite 51 OAM cells Anzahl der OAM-Zellen. User VCCs Anzahl der benutzerseitigen VCCs. AAL5 PDUs Anzahl der AAL5 PDUs Unmapped Empfangene (Rx) unge- Fortsetzung auf mappte Zellen Cells nächster Seite Unmpad- Empfangene (Rx) unge- mappte VPI und VCI ded VPI/VCI ARGUS 151...
Seite 52 Bits pro Ton (Kanal) y-Achse: Bits x-Achse: Töne (Kanäle) Anhand der Bitverteilung können Leitungsstörungen erkannt werden  (z. B. durch HDSL, RF, DPBO usw.). ARGUS wechselt zum vorangegangenen Display. Zur nächsten Grafik wechseln <Weiter> Grafik-Funktionen: Die Grafik-Funktionen wie Zoom, Cursor...
Seite 53 Bereich waagerecht durchscrollen. Mit der X-Taste kehrt die Darstel- lung wieder in die ungezoomte Ansicht zurück. wird die Softkeybelegung umgeschaltet. ARGUS wechselt vom  x-Achsen-Zoom zum y-Achsen-Zoom. Vergrößert den mittleren <Zoom(y)++> Abschnitt des Graphen (100%) Kehrt um und <Zoom(y)-->...
Seite 54 Ein kurzes Betätigen der Cursortaste lässt den Cursor im Graphen um eine Position weiter springen. Hält man die Cursortaste gedrückt, werden die Schritte die der Cursor Fortsetzung auf im Graph zurücklegt immer größer. nächster Seite ARGUS 151...
Seite 55 Bereich durchscrollen (im Beispiel Frequenz). Die Zoom-Funktion und die Cursor- Funktion lassen sich auch in Kombination verwenden.  Die Startposition des Cursors kann dabei aber variieren. Die Grafik-Funktionen stehen für alle Graphen zur Verfügung. Fortsetzung auf nächster Seite ARGUS 151...
Seite 56 Grafiken Bits/Ton und SNR/Ton die minimalen und maximalen Werte angezeigt. Magenta    Zeigt den maximalen Wert an. Hellblau  Zeigt den minimalen Wert an. Min/Max-Werte ausblenden. <Min/Max aus> Min/Max-Werte zurücksetzen. <Min/Max Rst.> Softkeys direkt einblenden. Fortsetzung auf nächster Seite ARGUS 151...
Seite 57 Störer erkannt werden, wie sie z. B. von einkoppelnden Mittelwellensendern oder defekten Schaltnetzteilen verursacht werden. Diese Störer werden als schmale Peaks dargestellt. Im Beispiel (links) wird eine von einem Netzteil gestörte Leitung gezeigt. Öffnet die Grafik-Funktionen <Menü> Fortsetzung auf (siehe S. 53). nächster Seite ARGUS 151...
Seite 58 Berechnung der Up- und Downstream- Beispiel:  Werten vom DSLAM im Vergleich zu den Versatz + Schlechter Kontakt an ADSL Downstream-Werte vom ARGUS zu einem Versatz kommen. Es kommt auch vor, dass DSLAMs die Upstream-Werte des HLOGs nicht oder falsch senden.
Seite 59 Rate Relative capacity Auslastung der Leitung in Prozent. Latency Mode Abhängig von der Konfiguration des DSLAMs zeigt ARGUS Interleaved oder Fast an. Attenuation Dämpfung der Leitung über die gesamte Leitungslänge und Bandbreite in dB. Ab einer gewissen Dämpfung sind bestimmte Anschlusstypen nicht mehr empfehlenswert.
Seite 60 Aufgetretene Verzögerungszeit (in ms) bedingt durch Interleaving (Verschachtelung) der Datenblöcke. Forward Error Correction Anzahl der über die Checkbytes eines Codewortes korrigierten Übertragungsfehler. f (far): Fehler, die der DSLAM feststellt und dem ARGUS mitteilt. n (near): Fehler, die ARGUS in empfangenen Blöcken feststellt. Cyclic Redundancy Check...
Seite 61 Pakete (DTUs, Data Transmission Units) neu angefordert und übertragen. Ist Retransmission aktiviert, werden folgende zusätzliche Parameter angezeigt: Das Retransmission im DSLAM aktiviert ist signalisiert ARGUS auch durch das blaue in der Statuszeile. = Retransmission konfiguriert, aber nicht aktiv (grau)...
Seite 62 7 Betrieb am xDSL-Anschluss Version Vendor Specific Information, enthält die Softwareversion der ATU-C-Seite (DSLAM). Vendor near Hersteller des ARGUS-Chipsatzes (ATU-R), Bedeutung siehe S. 325. Version Vendor Specific Information, enthält die Softwareversion des ARGUS. ARGUS ermittelt folgende VDSL-Verbindungsparameter: VDSL-Verbindungsparameter: Net Data Rate Tatsächlich nutzbare Bitrate in kbit/s.
Seite 63 Übertragungsfehler. f (far): Fehler, die der DSLAM feststellt und dem ARGUS mitteilt. n (near): Fehler, die ARGUS in empfangenen Blöcken feststellt. Cyclic Redundancy Check Die von der Gegenstelle übertragene Checksumme der Superframes stimmt nicht mit der lokal errechneten überein. Mögliche Ursachen: Störungen auf der Leitung.
Seite 64 Der Vectoring Mode zeigt an, ob an dieser Gegenstelle VDSL2- Vectoring (ITU-T G.993.5) unterstützt wird. - wurde kein Vectoring unterstützt (Non-Vectoring), wird „aus“ angezeigt - wurde Vectoring unterstützt, zeigt ARGUS „Vectoring friendly“ oder „Full Vectoring“ an.  Für weitere Informationen, siehe Seite 41. SRA (Seamless Der Parameter zeigt an ob SRA für den Down- und/oder für den...
Seite 65 - Corrected: Erfolgreiche Neuübertragung einer DTU - Uncorret.: Nicht erfolgreiche Neuübertrag- ung einer DTU INP REIN Im ARGUS wird die Störfestigkeit (Einstellung vom DSLAM) gegenüber REIN INP angezeigt. Diese beschreibt die Güte des Schutzmechanismus gegenüber Impulsstörungen.  REIN (Repetitive electrical impulse noise)
Seite 66: Systeminformationen Zur Übertragung An Die Gegenseite Adsl/Vdsl
Wenn ein Modem mit einem DSLAM synchronisiert, wird üblicherweise der Hersteller und der Gerätetyp dieses angeschlossenen Modems im Kontrollsystem des DSLAMs angezeigt. Dies geschieht bei ADSL und VDSL nach ITU-T G.997.1. Synchronisiert ein ARGUS gegen einen DSLAM, meldet dieser sich je nach DSLAM wie folgt im Kontrollsystem: Info...
Seite 67: Abbau Der Xdsl-Verbindung Und Speichern Der Ergebnisse
Ergebnis wird nicht <Zurück> gespeichert. ARGUS geht zurück zur Statusanzeige. Ergebnis speichern <Ja>  ARGUS speichert die VDSL- Verbindungsparameter zusammen mit den Trace-Daten auf dem ersten freien Speicherplatz. Es kann ein frei wählbarer Speichername eingegeben werden (siehe Seite 281). Voreinstellung: Neues Ergebnis....
Seite 68: Speichern Der Ergebnisse Ohne Abbau Der Xdsl-Verbindung
7 Betrieb am xDSL-Anschluss      Nach dem erfolgreichen Speichern kehrt ARGUS zurück in den Statusbildschirm oder in den ARGUS-Status. Über kann direkt ein neuer <Start> Syncversuch initialisiert werden. Speichern der Ergebnisse ohne Abbau der xDSL-Verbindung ARGUS im Statusbildschirm.
Seite 69: Anzeige Der Gespeicherten Testergebnisse
7 Betrieb am xDSL-Anschluss Anzeige der gespeicherten Testergebnisse ARGUS im Hauptmenü. Testergebnisse  Im ARGUS-Status drücken. <Menü>  Befindet sich ARGUS in der Auswahl der vorkonfigurierten Anschlüsse, gelangt man in das verkürzte Hauptmenü.    Gespeichertes Testergebnis markieren.  ...
Seite 70: Argus Im Anschluss-Modus Xtu-R Bridge
7 Betrieb am xDSL-Anschluss 7.4 ARGUS im Anschluss-Modus xTU-R Bridge ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-Kabel an den VDSL- Anschluss angeschlossen. ARGUS verhält sich im Bridge-Modus wie ein VDSL-Modem,  d. h. ARGUS leitet passiv alle Pakete von Ethernet zu VDSL (und umgekehrt) weiter. Der ...
Seite 71 Bei aktivem Bridge-Modus sind keine Tests mehr verfügbar. Anzeige der Verbindungsparameter  Wechsel zu Schicht 1-Box und anderen Elementen, Bedienung s. S. 80. Anzeige VDSL- <Infos> oder Verbindungsparameter, siehe Seite 50. Abbau der VDSL-Verbindung <Stopp> und automatische Deaktivierung der Bridge. ARGUS 151...
Seite 72: Argus Im Anschluss-Modus Xtu-R Router
7 Betrieb am xDSL-Anschluss 7.5 ARGUS im Anschluss-Modus xTU-R Router ARGUS wird mit dem Patchkabel an den PC und mit dem xDSL-Kabel an den VDSL- Anschluss angeschlossen. ARGUS ersetzt im Router-Modus sowohl das Modem als auch den Router, sodass mehrere PCs (über einen Hub/Switch) auf eine Netzwerkverbindung zugreifen können. Die IP-Adressen des Netzwerks sind entweder statisch vergeben oder ARGUS wird zum DHCP-Server bestimmt und vergibt die IP-Adressen an die angeschlossenen PCs.
Seite 73 Ist die Schicht 1 noch nicht aufgebaut, wird diese automatisch mitaufgebaut.  Einstellungen der Bridge/Router <Edit> Parameter, siehe Seite 42.  Aufbau des VDSL-Routers Die VDSL-Verbindung ist aktiv.  Anzeige und Bedienung wie im Bridge- Modus, siehe Seite 70. ARGUS 151...
Seite 74: Betrieb Am Ethernet-Anschluss
8 Betrieb am Ethernet-Anschluss 8 Betrieb am Ethernet-Anschluss ARGUS unterstützt im Ethernet-Betrieb folgende Anschlussarten: Die einzelnen Tests nehmen Daten auf und speichern diese. Der Anwender muss diesbezüglich seinen gesetzlichen Hinweispflichten nachkommen.  Anschluss an ein Modem: Patchkabel Modem Ethernet z. B. xDSL Buchse LAN z.
Seite 75: Ethernet-Schnittstelle Einstellen
Das Einstellen der Ethernet-Schnittstelle wird im Kapitel „5 Anschlusseinrichtung“ (siehe Seite 23) beschrieben. Hinweis: Funktionsaufruf über Zifferntasten / Tastenkombinationen Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt  aufgerufen werden. Eine Übersicht über mögliche Tastenkombinationen ist auf Seite 312 zu finden.
Seite 76: Ethernet-Einstellungen
Autonegotiation / Ethernet Link-Parameter Standardmäßig wird für den Ethernet-Link „Autonegotiation“ unterstützt! Einstellung: Autonegotiation „ein“ Bei der Aushandlung der Link-Parameter teilt ARGUS der Gegenseite mit, dass Folgendes unterstützt wird (diese Einstellungen sind fest, es ist keine Konfiguration möglich): 10, 100 oder 1000 Mbit/s...
Seite 77: Aufbau Der Ethernet-Verbindung
8 Betrieb am Ethernet-Anschluss 8.3 Aufbau der Ethernet-Verbindung ARGUS im Statusbildschirm. ARGUS verwendet für den Ethernet- Verbindungsaufbau das voreingestellte Profil (im Beispiel Profil 1). Der Test ist noch nicht gestartet! Bedeutung der Pfeile in der Schicht 1-Box: grauer Pfeil kein Test gestartet...
Seite 78: Abbau Der Ethernet-Verbindung Und Speichern Der Ergebnisse
Adern. Adernbelegung linke  Adernbelegung des Spalte ARGUS rechte  Adernbelegung des Spalte ARGUS nach Auto- negotiation mit Gegen- stelle. Wird ein „OK“ angezeigt, hat die Gegen- stelle die Adernbelegung Seite 77 <Statistik> gedreht. Polung Versatz in ns Displayanzeige Statistiken:...
Seite 79: Virtual Lines (Vl)
Hilfe von Virtual Lines können Tests über mehrere VPI/VCIs oder VLANs und über  verschiedene Protokolle durchgeführt werden.  ARGUS bietet die Möglichkeit, bis zu 20 solcher VL-Profile anzulegen. In einem VL-Profil sind z. B. die Protokoll-Einstellungen editierbar. Die VL-Profile können unabhängig vom Zustand der Physik (Schicht 1) einem oder mehreren Services zugeordnet werden.
Seite 80 9 Virtual Lines (VL) Der Statusbildschirm ist in drei Ebenen gegliedert, die einzeln mit den Cursortasten der ARGUS-Tastatur ausgewählt werden können. Der Statusbildschirm wird an drei Beispieldisplays genauer beschrieben. Ebene 1: Physik (siehe S. 34) Physik konfigurieren <Edit> Anschluss Auswahl <Anschluss>...
Seite 81: Virtual Line-Profile (Vl-Profile)
9 Virtual Lines (VL) Je nach Zustand der Physik, der Virtual Lines oder der Services zeigt ARGUS  verschiedene Symbole im Statusbildschirm an.  Diesem Service ist noch keine Virtual Line zugeordnet.  Dieser Service, diese VL oder diese Physik befindet sich im Ruhezustand.
Seite 82 Profil 1 Service Data => VL-Profil 1 => PPP-Profil 1 Service VoIP Service IPTV Service VoD ..    Profil 20 Service Data => VL-Profil 20 => PPP-Profil 20 Service VoIP Service IPTV Service VoD ..ARGUS 151...
Seite 83: Virtual Line-Aktivierung
Virtual Line und der Service Data sind nun aktiv. Dargestellt wird dies mit einem  grünen „Haken“. Service Data Informationen <Infos> werden angezeigt (z. B. Dauer der Aktivität). Der Service Data wird <Stopp> gestoppt. Erklärungen zu den Services, siehe Seite 106. Fortsetzung auf nächster Seite ARGUS 151...
Seite 84: Weitere Virtual Lines Zuweisen
Seite 129). 9.3.2 Weitere Virtual Lines zuweisen ARGUS kann über eine Virtual Line mehrere Services (z. B. Data und VoIP) gleichzeitig  verwenden. Im Beispiel ist VDSL aktiv. Der Service Data ist ausgewählt. Es wird erklärt, wie mehrere Services über eine Virtual Line verbunden werden können.
Seite 85 Die Einstellungsmöglichkeiten <Edit> werden ab Seite 89 ff. beschrieben. Ausgewähltes VL-Profil editieren.    z. B. PPP auswählen Die Einstellungsmöglichkeiten werden ab Seite 89 ff. beschrieben.  Öffnen der PPP-Profil-Auswahl Fortsetzung auf nächster Seite ARGUS 151...
Seite 86 Es können bis zu 20 PPP-Profile  konfiguriert werden. Ausgewähltes PPP-Profil <Edit> editieren, siehe S. 91. Die Einstellungsmöglichkeiten werden ab Seite 89 ff. beschrieben.    Das ausgewählte Profil wurde noch nicht ausgewählt. Fortsetzung auf nächster Seite ARGUS 151...
Seite 87 9 Virtual Lines (VL)  ARGUS wechselt in den Statusbildschirm oder in das Menü Einstellungen (je  nachdem ob man über das Hauptmenü oder den Statusbildschirm die Profile  aufgerufen hat). Die Services Data und VoIP sind jetzt über eine Virtual Line mit der Physik (VDSL- Anschluss) verbunden....
Seite 88 Im Beispiel sind die Services IPTV und VoD aktiv.   Bei dem Service IPTV ist es möglich, bis zu vier Virtual Lines aufzubauen. ARGUS zeigt diese aber nur als eine zusammengefasste Virtual Line an. Eine genaue Beschreibung erfolgt im IPTV-Kapitel, siehe Seite 194. ARGUS 151...
Seite 89: Virtual Line-Einstellungen
Services nicht  ausführbar.  9.4 Virtual Line-Einstellungen Einstellung Erklärung Virt. Profil 1 bis 20 Wahl des Übertragungsprotokolls, welches ARGUS beim Test  Protokoll: (z. B. bei den IP-Tests) verwendet. Voreinstellung: PPP Protokoll ATM: Schnittstellen: ATM mit...
Seite 90: Atm Mit Ethernet
Es kann für jeden Frame eine von 8 (3 Bit) Prioritäten angegeben werden. Dadurch ist es z. B. möglich Sprachdaten (z. B. bei VoIP) bevorzugt weiterzuleiten, während HTTP-Daten mit geringer Priorität behandelt werden. Bereich: 0 bis 7 Voreinstellung (1. und 2. VLAN): 0 ARGUS 151...
Seite 91 Ein Test wird nach Aufbau der PPP-Verbindung erst nach der Akt.Verzögerung eingestellten „Verzögerungszeit“ gestartet. Bereich: 2 bis 10 Sekunden Voreinstellung: 2 Name des PPP-Profils eingeben, Bedienung s. Anschlussname Profilname S. 25. PPTP-Einstellungen (Point-to-Point-Tunneling Protokoll) PPTP: Eigene Server IP-Adresse Bereich 0.0.0.0. bis 255.255.255.255 Voreinstellung: 0.0.0.0 ARGUS 151...
Seite 92: Zugangspunkt
Vergabe der IP-Adresse vom Server   (ferne Seite) DHCP-Server: Vergabe der IP-Adresse vom ARGUS DHCP-Auto: ARGUS prüft, ob ein DHCP-Server im Netz vorhanden ist. Falls ja erfolgt die Vergabe der IP-Adresse vom Server, andernfalls vom ARGUS. Voreinstellung: DHCP-Client eigene IP-Adresse des ARGUS...
Seite 93: Dhcp Client
DHCP Vendor ID: - Format: Wahl des Formates: ASCII oder Hexadezimal - ASCII-Daten: Eingabe der DHCP Vendor ID im ASCII-Format Voreinstellung: ARGUS, Bedienung s. Anschlussname S. 25. - HEX-Daten: Eingabe der DHCP Vendor ID im Hexadezimal- Format, Bedienung s. MAC-Adresse Seite 39 DHCP Vendor Info:...
Seite 94 - Format: Wahl des Formates: ASCII oder Hexadezimal - ASCII-Daten: Eingabe der DHCP Userdef. Option im ASCII- Format Voreinstellung: ARGUS, Bedienung s. Anschlussname S. 25. - HEX-Daten: Eingabe der DHCP Userdefined Option im Hexadezimal-Format, Bedienung s. MAC-Adresse Seite 39 Einstellungen für den DHCP-Server:...
Seite 95: Verschlüsselung
Zum Beispiel wenn Daten-Log für VL 1 aktiviert wird, wird nur für VL1 aufgezeichnet. Wenn eine VL für mehrere Services konfiguriert wird, und Daten-Log aktiviert ist, werden alle Daten dieser VL aufgezeichnet. Voreinstellung: aus Name des VL-Profils eingeben. Eingabe wie Anschlussname,  Profilname s. S. 25. ARGUS 151...
Seite 96: Anzeige Von Protokoll-Statistiken
9 Virtual Lines (VL) 9.5 Anzeige von Protokoll-Statistiken ARGUS zeigt abhängig vom Anschluss-Modus und vom Protokoll BRAS-, IP-, PPP- und Ethernet-Statistiken an.   Die Physik, die Virtual Line und der Service Data sind aktiv.    DSL-Ergebnisse anzeigen <Infos>...
Seite 97 9 Virtual Lines (VL)  PPP-Informationen: ARGUS zeigt die empfangenen (Rx) und gesendeten (Tx) PPP-Pakete und die Bytes an.             Ethernet-Informationen: ARGUS zeigt die empfangenen (Rx) und gesendeten (Tx) Ethernet-Rahmen (Frames) und die Bytes an.
Seite 98 Password Authentication Protocol  Bedeutung Abkürzungen: Abkürzung Bedeutung Übersetzung ack. acknowledge Bestätigung auth. authentication Authentifizierung conf. configuration Konfiguration nak. not acknowledge Keine Bestätigung prot. protocol Protokoll rec. received Empfangen rep. reply Antwort req. request Anfrage rej. rejected Zurückgewiesen ARGUS 151...
Seite 99 <IPv4> angezeigt (Softkey im Bsp. nicht eingeblendet, da IPv6 verwendet wurde). <IPv4> Zugewiesene Konfiguration: ARGUS zeigt die vom Server  zugewiesene IP-Konfiguration an: - Global Unicast Adresse - Link Local Adresse - DNS Adresse Mit den Cursortasten weitere Informationen anzeigen.
Seite 100: Tr-069 Zur Automatischen Konfiguration
10 TR-069 zur automatischen Konfiguration 10 TR-069 zur automatischen Konfiguration Das Protokoll TR-069 wird für die automatische Konfiguration zwischen dem ARGUS und dem Autokonfigurationsserver (ACS) des Providers verwendet. Die nachfolgend bes- chriebenen Mechanismen und Abläufe sind stets kundenspezifisch. Die hier beschriebene Umsetzung im ARGUS gilt ausschließlich für Anschlüsse der Deutschen Telekom AG...
Seite 101 VoIP-Service einsehbar. <Infos> TR-069-Beispiele Im Beispiel handelt es sich um einen BNG-Anschluss mit easy Login und VoIP- Dienst. ARGUS zeigt direkt die eigene VoIP-Rufnummer an (z. B. +492351 90702). Der Internet-Zugangscheck war erfolgreich. Im Beispiel handelt es sich um einen BNG-Anschluss mit easy Login ohne VoIP-Dienst.
Seite 102 10 TR-069 zur automatischen Konfiguration Im Beispiel handelt es sich um einen „Radius-Anschluss“ (Authentifizierung gegen Radius Server). Hier können keine VoIP-Daten empfangen werden.  ARGUS baut am Radius automatisch eine neue PPP-Einwahl mit den im PPP-Profil konfigurierten Daten auf. Der Internet-Zugangscheck war erfolg- reich.
Seite 103 ACS-Server aufgebaut werden. Das lässt den Rückschluss zu, dass z. B. der Server aktuell nicht erreichbar ist oder Zertifikat- sproblem vorliegt. Dennoch konnte eine Verbindung mit den im PPP-Profil  konfigurierten Daten aufgebaut werden.  Der Internet-Zugangscheck war erfolg- reich. ARGUS 151...
Seite 104 ACS-Adresse sein oder es besteht ein DNS-Problem, die PPP-Verbindung konnte dennoch mit den im PPP-Profil konfigurierten Daten aufgebaut werden. Konfiguration von TR-069, s. Seite 95. Der ACS kann im ARGUS eine TR-069-Sperre setzen. Diese kann zurückgesetzt werden, s. Seite 303. ARGUS 151...
Seite 105 10 TR-069 zur automatischen Konfiguration ARGUS 151...
Seite 106: Services + Tests
- HTTP-Download - VoIP Ruf - IPTV - Video on Demand - HTTP-Upload - VoIP warten - IPTV-Scan - FTP-Download - IPTV passiv - FTP-Upload - FTP-Server - Textbrowser Mögliche Tests die über die verschiedenen Services durchgeführt werden können. ARGUS 151...
Seite 107: Anzeige Von Service-Statistiken
11 Services + Tests 11.1 Anzeige von Service-Statistiken  ARGUS im Statusbildschirm Physik, VL und Service sind aktiviert.         Mit den Cursortasten auf einen Service (im Bsp. Data) wechseln.    ...
Seite 108: Testübersicht Und Hotkey-Belegung
S. 129 Traceroute s. S. 135 HTTP-Download  s. S. 139 HTTP-Upload (BRITT)  HTTP-Upload  s. S. 144 FTP-Download  s. S. 148 FTP-Upload  s. S. 152 FTP-Server  s. S. 156 Textbrowser,  s. S. 163 ARGUS 151...
Seite 109 S. 216 VoD  s. S. 220 = nicht bei VDSL Damit ARGUS diese Tests ausführen kann (Ausnahme: VPI/VCI-Scan, ATM-OAM-Ping, Loop), muss vorher eine Virtual Line konfiguriert werden. Die Konfiguration wird im Virtual Line Kapitel beschrieben, siehe Seite 79. ARGUS 151...
Seite 110: Lte
12 LTE Mit der LTE-Funktion und einem dafür freigegebenen LTE-Stick (inkl. einer SIM-Karte) erlaubt es ARGUS alle verfügbaren Netze zu scannen (LTE-Scan) und deren Verbindungs- parameter zu ermitteln. Auch Datentests sind so möglich. Setzen Sie vor dem Betrieb eine gültige SIM-Karte ein (kein Lieferumfang).
Seite 111: Aufbau Der Lte-Verbindung
12 LTE 12.2 Aufbau der LTE-Verbindung ARGUS im Statusbildschirm ARGUS verwendet für den LTE- Verbindungsaufbau das voreingestellte Profil (im Beispiel PPP VLAN 7/8). Der Test ist noch nicht gestartet! Bedeutung der Pfeile in der Schicht 1-Box: grauer Pfeil: kein Test gestartet...
Seite 112: Abbau Der Lte-Verbindung Und Speichern Der Ergebnisse
Der Abbau und das Speichern der Ergebnisse einer LTE-Verbindung wird wie bei VDSL durchgeführt, siehe Seite 67. Speichern der Ergebnisse ohne Abbau der LTE-Verbindung Das Speichern der Ergebnisse einer LTE-Verbindung ohne diese zu beenden wird wie bei VDSL durchgeführt, siehe Seite 68. ARGUS 151...
Seite 113 -12 dB bis -5 dB -5 dB bis -1 dB -1 dB bis 4 dB gelb 4 dB bis 9 dB gelb 9 dB bis 19 dB grün 19 dB bis 40 dB grün Bedeutung RSRP, RSRQ und SINR, siehe Seite 327. ARGUS 151...
Seite 114: Lte-Scan
12 LTE 12.3 LTE-Scan Beim LTE-Scan werden alle verfügbaren Anbieter und Frequenzbänder gescannt. 12.3.1 LTE-Scan starten ARGUS im Statusbildschirm.  Aufbau der LTE-Verbindung    LTE aktivieren <Start>  LTE-Verbindung aufgebaut.   Anzeige der LTE- Verbindungs- <Infos> parameter, s. Seite 111 Anzeige der verfügbaren Tests...
Seite 115 Sekunden in Anspruch nehmen. Der Scan ist abgeschlossen, wenn die Sanduhr in der Statusanzeige  verschwindet. ARGUS zeigt alle verfügbaren Anbieter und Frequenzbänder an. Die Detailinformationen, wie Signal- stärke, Signalqualität und Signalrausch- abstand können nur für den zur SIM-Karte gehörenden bzw.
Seite 116: Loop
Bei einer Loop werden alle ankommenden Ethernet-Rahmen auf Schicht 1 (L1)  unverändert wieder an den Sender zurückgesendet. Bei einer Loop auf Schicht 2 (L2) des OSI-Modells, tauscht ARGUS die Quell-MAC- Adresse gegen die Ziel-MAC-Adresse und sendet dann alle ankommenden Ethernet-...
Seite 117 Gerät im gleichen VLAN kommunizieren, nicht jedoch mit einem Gerät in anderen VLANs. Bereich: von 0 bis 4095 Voreinstellung: 2 Die IDs 0, 1 und 4095 sind für Manage- mentzwecke reserviert und sollten nur unter Vorbehalt genutzt werden. ARGUS 151...
Seite 118 Gerät im gleichen VLAN kommunizieren, nicht jedoch mit einem Gerät in anderen VLANs. Bereich: von 0 bis 4095 Voreinstellung: 2 Die IDs 0, 1 und 4095 sind für Manage- mentzwecke reserviert und sollten nur unter Vorbehalt genutzt werden. ARGUS 151...
Seite 119 Adresse (statische IP) verwendet werden soll, oder ob der Server (ferne Seite) die IP-Adresse vergibt (DHCP-Client). Voreinstellung: Statische IP Eigene Eigene IP-Adresse des ARGUS Bereich: 0.0.0.0 bis 255.255.255.255 Adresse Voreinstellung: 0.0.0.0 (Vergabe siehe RFC 3330) Bei Durchführung einer Layer 3-Loop sind auch die Einstellungen für Layer 2 von Relevanz.
Seite 120 VLAN ID (auch Inner oder Customer genannt) und TPID mit den Einstellungen des  1. VLAN tags übereinstimmen. - = es wird nicht geloopt x = es wird, unabhängig ob die empfangenen Ethernet-Pakete VLANs enthalten oder nicht, geloopt. ARGUS 151...
Seite 121 13 Loop Loop starten ARGUS im Statusbildschirm.  Aufbau der Ethernet-Verbindung  Das im Display angezeigte Profil  (im Beispiel Profil 1) wird für die Loop  verwendet.  Ethernet aktivieren. <Start>    Anzeige der Ethernet- <Infos> Verbindungsparameter.
Seite 122 Gesamtdauer des Tests Dauer Anzahl der geloopten Pakete Looped Anzahl der geloopten Pakete pro Durch- Sekunde schnitt Anzeige des Statusbildschirms. <Status>  Speichern der Ergebnisse Das Speichern der Ergebnisse des Loop-Tests erfolgt wie bei VDSL, siehe Seite 67. ARGUS 151...
Seite 123: Atm-Tests
Andere Schnittstellen wie VDSL oder Ethernet setzen nicht auf ATM auf. 14.1 VPI/VCI-Scan Beim VPI/VCI-Scan überprüft ARGUS, welche VPI/VCI-Kombinationen am Testanschluss aktiv sind: ARGUS sendet für alle möglichen VPI/VCI-Kombinationen ein Testpaket und wartet auf ein Antwortpaket.  Für den VPI/VCI-Scan werden folgende im Profil gespeicherte Parameter benötigt (bei bereits aufgebauter xDSL-Verbindung sind die Anschlussparameter, z.
Seite 124: Initialisierung
Initialisierung   Der VPI/VCI-Scan startet automatisch.  VPI/VCI-Scan   ARGUS zeigt die aktuell getestete VPI/ VCI-Kombination und die zuletzt gefundene aktive VPI/VCI-Kombination (im Beispiel: 1/32) an. Anzeige des Statusbildschirms, <Status> ohne den Test zu beenden, siehe oben Testabbruch...
Seite 125 14 ATM-Tests  VPI/VCI-Scan Ergebnis   Nach Abschluss des VPI/VCI-Scans zeigt ARGUS die am Testanschluss aktiven VPI/VCI-Kombinationen an.  Anzeige des <Status> Statusbildschirms VPI/VCI-Scan neu starten <Neu>          Ergebnisanzeige verlassen ...
Seite 126: Atm-Oam-Ping
Bereich: VPI: 0 bis 255, VCI: 32 bis 65535 Voreinstellung: VPI: 1, VCI: 32 Anzahl der Testpakete, die ARGUS versendet.  Anzahl Pings Bei Eingabe von 0 sendet ARGUS kontinuierlich, bis der ATM- OAM-Ping manuell abgebrochen wird. Bereich: 1 bis 99999 Voreinstellung: 3...
Seite 127 Pings an, siehe S. 126. Der ATM-OAM-Ping Test startet Initialisierung automatisch.   ATM-OAM-Ping ARGUS zeigt die aktuelle Anzahl der gesendeten Testpakete, die aktuelle Anzahl der Anwortpakete und den VPI/ VCI, auf dem der Ping ausgeführt wird, an.  Anzeige des Statusbildschirms, <Status>...
Seite 128 14 ATM-Tests  ATM-OAM-Ping-Ergebnis   Am Ende des ATM-OAM-Pings zeigt ARGUS das Ergebnis automatisch an, bei der Einstellung „endlos“ muss der Test manuell abgebrochen werden:  Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl verlorene Pakete Minimale Paketumlaufzeit Maximale Paketumlaufzeit Durchschnittliche Paketumlaufzeit Anzeige des Statusbildschirms.
Seite 129: Ip-Tests
15 IP-Tests 15.1 IP-Ping Beim IP-Ping prüft ARGUS, ob eine Verbindung über Ethernet oder via xDSL über einen DSLAM und das ATM/IP-Netz zum Internet Service Provider (ISP) oder einer anderen Rechner- oder Serveradresse möglich ist. ARGUS sendet an eine vorgegebene IP- Adresse (Gegenstelle) ein Testpaket und wartet anschließend auf ein Antwortpaket.
Seite 130 Adressen auch Port-Informationen Cursor in der Displayzeile hinzufügen. verschieben Eingabe der Anzahl der Pings, die ARGUS an die IP-Adresse Anzahl Pings versendet. Bei Eingabe einer 0 sendet ARGUS kontinuierlich, bis der Test manuell abgebrochen wird.  Bereich: 1 bis 99999...
Seite 131: Paketgröße
Router) in mehrere Pakete zerlegt werden. Fragmentierung verboten, d. h. die Testpakete werden ggf. vom Netzwerk (bzw. von Routern) verworfen (ARGUS bekommt keine Antwortpakete). ARGUS bestimmt die maximale Paketgröße des auto Pfades zur Ziel-Adresse (Path-MTU) und zerlegt die Testpakete so, dass die Pakete mit minimaler Verzögerung übertragen werden (keine...
Seite 132    z. B. IP-Ping auswählen IP-Ping-Parameter <Ein- stellung> ändern, siehe Seite 129.  ARGUS zeigt die im Profil gespeicherten Adressen an. Adresse für den Ping auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse editieren s. Seite 129. <Edit> ...
Seite 133 15 IP-Tests Nach Testablauf zeigt ARGUS die IP-Ping Ergebnis Ergebnisse an: Anzahl gesendete Pakete Anzahl empfangene Pakete Anzahl wiederholte Pakete Prüfsummenfehler Fehlerhaft empfangene Pakete Minimale Paketumlaufzeit in ms Maximale Paketumlaufzeit in ms Durchschnittliche Paketumlaufzeit in ms Ausgewählte Paketgröße in Byte Anzeige der URL und der IP- <Ziel>...
Seite 134 Es kann bei Bedarf ein neuer Test gestartet werden. Die xDSL-Verbindung und der Service sind noch aufgebaut (Abbau der Verbindung im Statusbildschirm mit <Stopp> Fehlermeldungen beim IP-Ping Sobald ein Fehler auftritt, zeigt ARGUS eine Fehlermeldung an.   Anzeige des Statusbildschirms. <Test- Status>...
Seite 135: Traceroute
15 IP-Tests 15.2 Traceroute Beim IP-Traceroute versendet ARGUS Testpakete und zeigt alle Netzknoten (Hops) und deren Antwortzeiten auf dem Weg zur Zieladressse an. Mit diesen Angaben können mögliche Verzögerungen im Netzwerk genau lokalisiert werden. Für den IP-Traceroute werden folgende im Profil gespeicherte Parameter benötigt: Protokollunabhängige Parameter:...
Seite 136 Der Service Data und die VDSL- Verbindung sind aktiv.  Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>   z. B. Traceroute auswählen  Traceroute-Parameter <Ein- stellung> ändern, siehe S. 135.  Fortsetzung auf nächster Seite ARGUS 151...
Seite 137 15 IP-Tests ARGUS zeigt die im Profil gespeicherten  IP-Adressen bzw. URLs an. Adresse für den Traceroute-Test auswählen, die Voreinstellung ist mit gekennzeichnet. Adresse zum Ändern editieren,  <Edit> Bedienung s. Seite 129. Im Beispiel wird ein Traceroute mit der IP-Version IPv4 durchgeführt.
Seite 138 (im Bsp. Hop 1).  Wechsel zum nächsten Hop, im <> Bsp. Hop 2. Wechseln zum vorherigen Hop. <> Ergebnisanzeige verlassen Ergebnis speichern?  Traceroute-Ergebnis speichern siehe auch IP-Ping (siehe Seite 134). Trace-File zum PC senden (siehe Seite 95). ARGUS 151...
Seite 139: Http-Download
15 IP-Tests 15.3 HTTP-Download Beim HTTP-Download lädt ARGUS die Daten einer Webseite oder eine Datei herunter. ARGUS zeigt die aktuelle „Netto-Downloadrate“, die Nutzdaten der IP-Pakete und nach Abschluss des HTTP-Downloads die Durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Für den HTTP-Download werden folgende im Profil gespeicherte Parameter benötigt: Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine...
Seite 140 HTTP-Download „nur“ die HTML-Seite. ARGUS wertet den HTML-Code nicht aus, so dass ein eventuell enthaltener Link auf eine „echte“ www-Adresse nicht berücksichtigt wird. ARGUS zeigt in diesem Fall keinen Fehler an, da die HTML-Seite der angegebenen „Quell/Ziel“-Adresse fehlerfei geladen wurde....
Seite 141 Aufbau der Verbindung mit dem voreingestellten Profil (s. Seite 46).       Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>  z. B. HTTP-Download auswählen  Anzeige der verfügbaren <Profil> HTTP-Download-Profile.  Fortsetzung auf nächster Seite ARGUS 151...
Seite 142 (im Bsp. 953,673 MB) Aktuell übertragene Daten Ingesamt übertragene Daten Aktuelle Ladezeit in h:min:s Verbleibende Ladezeit in h:min:s Anzahl der parallelen Downloads Anzeige des Test-Status, ohne <Test- Status> den Test zu beenden oder Starten eines weiteren Tests, s. S. 228. Testabbruch ARGUS 151...
Seite 143 Geladene Dateigröße  (im Beispiel 953,673 MB) Im Test übertragene Daten Maximal parallele Downloads Konfigurierte parallele Downloads    Ergebnisanzeige verlassen  HTTP-Download Ergebnis speichern s. Seite 133. Trace-File zum PC senden s. Seite 95. Ergebnis speichern? ARGUS 151...
Seite 144: Http-Upload (Britt)
Der Test HTTP-Upload ist speziell auf die Durchführung gegen einen BRITT-Testserver (Breitband Referenz-Infrastruktur-Test Telekom) zugeschnitten.  ARGUS sendet dabei Daten ganz gezielt an einen bestimmen Server dessen Name unter Serveradresse im Serverprofil korrekt (mit Port) eingetragen sein muss. ARGUS zeigt u. a. die aktuelle Netto-Uploadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto-Durchschnittsgeschwindigkeit (bei mehreren Upload- Versuchen) an.
Seite 145 Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 139. Initialisierung In diesem Test sind folgende Parameter richtig zu konfigurieren: Server-Adresse (inkl. Porteingabe) Passwort (erhältlich beim Provider) Upload-Dateiname (bspw. 100MB) Upload-Dateigröße (bspw. 100 MB)  Der HTTP-Upload startet automatisch. ARGUS 151...
Seite 146 Anzeige des Test-Status: Hier kann der laufende Test beobachtet oder ein weiterer gestartet werden, s. Seite 228. Auswahl eines neuen Einzeltests. <Neu> HTTP-Upload-Test stoppen. <Stopp> Shift-Taste betätigen: Stoppen der laufenden Tests. <Alle stoppen> Beenden der laufenden Tests. <Alle beenden> ARGUS 151...
Seite 147 Zeit für einen Upload in h:min:s. Zu ladene Dateigröße (im Bsp. 100,000 MB) Übertragene Daten (im Bsp. 127,311 MB)  Ergebnisanzeige verlassen  Ergebnis speichern s. IP-Ping Seite 133. Ergebnis speichern? Trace-File zum PC senden siehe Seite 95. ARGUS 151...
Seite 148: Ftp-Download
15 IP-Tests 15.5 FTP-Download Beim FTP-Download lädt ARGUS die Daten einer Datei. ARGUS zeigt die aktuelle Netto- Downloadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto- durchschnittsgeschwindigkeit (bei mehreren Downloadversuchen) an. Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine aussagekräftigen Geschwindigkeitswerte ermittelt werden.
Seite 149 (Voreinstellung ist mit gekennzeichnet).  Die Serverprofile werden auch für den HTTP-Download, HTTP-Upload und den FTP-Upload verwendet.     Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 139.  Der FTP-Download startet automatisch. Initialisierung ARGUS 151...
Seite 150 Anzeige des Test-Status: Hier kann der laufende Test beobachtet oder ein weiterer gestartet werden, s. Seite 228. Auswahl eines neuen Einzeltests. <Neu> FTP-Download-Test stoppen. <Stopp> Shift-Taste betätigen: Stoppen der laufenden Tests. <Alle stoppen> Beenden der laufenden Tests. <Alle beenden> ARGUS 151...
Seite 151: Argu/
Übertragene Daten (im Bsp. 837,855 MB) Ingesamt zu übertragene Daten  (im Bsp. 2,789 GB) Maximale parallele Downloads Konfigurierte parallele Downloads    Ergebnisanzeige verlassen  Ergebnis speichern s. IP-Ping Seite 133. Trace-File zum PC senden siehe Seite 95. Ergebnis speichern? ARGUS 151...
Seite 152: Ftp-Upload
15 IP-Tests 15.6 FTP-Upload Beim FTP-Upload sendet ARGUS die Daten einer Datei zu einem Server. ARGUS zeigt  u. a. die aktuelle Netto-Uploadrate, die Nutzdaten der IP-Pakete und nach Abschluss des Tests die Netto-Durchschnittsgeschwindigkeit (bei mehreren Upload-Versuchen) an. Bei Upload-Tests mit einer Dauer unter 10 Sekunden können keine aussagekräftigen Geschwindigkeitswerte ermittelt werden.
Seite 153 (Voreinstellung ist mit gekennzeichnet).   Die Serverprofile werden auch für den HTTP-Download, HTTP-Upload und den FTP-Download verwendet.    Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 139.  Initialisierung Der FTP-Upload startet automatisch. ARGUS 151...
Seite 154 Anzeige des Test-Status: Hier kann der laufende Test beobachtet oder ein weiterer gestartet werden, s. Seite 228. Auswahl eines neuen Einzeltests. <Neu> FTP-Upload-Test stoppen. <Stopp> Shift-Taste betätigen: Stoppen der laufenden Tests. <Alle stoppen> Beenden der laufenden Tests. <Alle beenden> ARGUS 151...
Seite 155 Zeit für einen Upload gesamte Dateigröße gesendete Dateigröße   Anzeige des Test-Status. <Test- Status> Neuen FTP-Upload starten. <Restart>    Ergebnis speichern s. IP-Ping Seite 133. Trace-File zum PC senden, siehe Ergebnis speichern? Seite 95. ARGUS 151...
Seite 156: Ftp-Server
In der Betriebsart FTP-Server verhält sich ARGUS als Server für FTP-Anfragen. ARGUS bedient in diesem Fall FTP-Download- und FTP-Upload-Anfragen.  Diese Anfragen können von einem zweiten Endgerät (z. B. ein weiterer ARGUS) an einer xDSL- oder Ethernet-Verbindung gesendet werden. Auf diese Weise lässt sich ein Ende-zu-Ende-Durchsatz-Test durchführen und die maximal mögliche Durchsatzrate für diese Verbindung ermitteln....
Seite 157 Test zu beenden oder Starten eines weiteren Tests, s. S. 228. ARGUS 1 wartet nun auf eine FTP-Anfrage von einem zweiten Endgerät  (im Beispiel 2. ARGUS). Der IP-Modus ist im Beispiel „statisch“, die IP-Netzmaske defaultmäßig konfiguriert. ARGUS 151...
Seite 158 15 IP-Tests ARGUS 2 - FTP-Down-/Upload  Für den ARGUS, der die FTP-Anfrage stellt (im Bsp. FTP-Download) können prinzipiell die gleichen Einstellungen übernommen werden wie bei einem FTP-Download-Test. Netzmaske und eigene IP-Adresse (IP-Modus: statisch) sollten zu den Einstellungen in ARGUS 1 passen.
Seite 159  Serverprofil markieren  (Voreinstellung ist mit gekennzeichnet).       Markiertes Profil editieren, <Edit> Änderung der einzelnen Parameter siehe Seite 139.   Bedeutung der Testparamenter, siehe Seite 139, HTTP-Download. Fortsetzung auf nächster Seite ARGUS 151...
Seite 160 Bei Download-Tests mit einer Dauer unter 10 Sekunden können keine aus- sagekräftigen Geschwindigkeitswerte ermittelt werden. Es sollte deshalb eine möglichst große Datei (in Abhängigkeit der Anschlussgeschwindigkeit) zum Server gesendet werden. Liegt die Testdauer unter 10 Sekunden zeigt ARGUS am Ende des Tests keine Datenrate und keine Zeit an. ...
Seite 161 Aktuell geladene Bytes (im Beispiel 161,428 MB) Zu ladene Gesamtdateigröße (im Beispiel 952,153 GB) Anzahl der parallelen und konfigurierten Downloads Aktuelle Dauer des Downloads in h:min:s Verbleibende Ladezeit Anzeige des Test-Status, ohne <Test- Status> den Test zu beenden. Testabbruch ARGUS 151...
Seite 162 (im Beispiel 952,153 MB) Maximale parallele Downloads Konfigurierte parallele Downloads            Ergebnisanzeige verlassen.    Ergebnis speichern s. IP-Ping Seite 133. Trace-File zum PC senden, siehe Seite 95. Ergebnis speichern? ARGUS 151...
Seite 163: Einstellung
Verbindung aufgebaut ist, erfolgt an die- ser Stelle ein automatischer Aufbau der Verbindung mit dem voreingestellten Pro- fil (s. Seite 46). Der Service Data und die VDSL-Verbind- ung sind aktiv. Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp> ARGUS 151...
Seite 164 Anzeige der URL und der IP-Adresse. <Ziel> Anzeige des Test-Status, ohne den <Test- Status> Test zu beenden oder Starten eines weiteren Tests, s. S. 228. Testabbruch Anzeige der bisher ermittelten Testergebnisse, Speichern (automatische Abfrage) möglich. Fortsetzung auf nächster Seite ARGUS 151...
Seite 165 Auswahl eines neuen Einzeltests. <Neu> Beenden des laufenden Tests. <Beenden> Shift-Taste betätigen: Stoppen der laufenden Tests. <Alle stoppen> Beenden der laufenden Tests. <Alle beenden> Ergebnis speichern? Textbrowser-Ergebnis speichern siehe auch IP-Ping (siehe Seite 134). Trace-File zum PC senden (siehe Seite 95). ARGUS 151...
Seite 166 15 IP-Tests ARGUS 151...
Seite 167: Netzwerkscan
16 Netzwerkscan 16 Netzwerkscan Bei einem Netzwerkscan ermittelt ARGUS alle Hosts, Dienste und Server, die in einem vorkonfigurierten Subnetz vorhanden sind und zeigt diese an. Der Netzwerkscan lässt sich nur an einer Ethernet-Schnittstelle durchführen. Ein Scan über DSL ist nicht möglich.
Seite 168 Verbindung sind aktiv.  Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>   z. B. Netzwerkscan auswählen  Netzwerkscan-Parameter <Ein- stellung> ändern, siehe S. 167.  Der Netzwerkscan startet automatisch. Initialisierung Fortsetzung auf nächster Seite ARGUS 151...
Seite 169 Test zu beenden oder zum Starten eines weiteren Tests, s. S. 228.  Es werden maximal 50 Einträge pro Test gespeichert. Der Netzwerkscan wurde abgeschlossen. Die Ergebnisse sind nun unter den ent- sprechenden Menüeinträgen zu finden. Fortsetzung auf nächster Seite ARGUS 151...
Seite 170 Zu jedem Client (IP) wird zudem die Anzahl der offenen Ports in den eckigen Klammern angezeigt. Anzeige des Test-Status, ohne den <Test- Status> Test zu beenden oder Starten eines weiteren Tests, s. S. 228. Einen Client auswählen. Fortsetzung auf nächster Seite ARGUS 151...
Seite 171 Anzeige des Test-Status, ohne den <Test- Status> Test zu beenden oder Starten eines weiteren Tests, s. S. 228. Auswahl der Servertypen. Im Beispiel: Auflistung der vorhandenen Webserver in diesem Netzwerk. Ergebnisanzeige verlassen Netzwerkscan-Ergebnis speichern, siehe Ergebnis speichern? auch IP-Ping (siehe Seite 134). ARGUS 151...
Seite 172: Voip-Tests
17 VoIP-Tests 17 VoIP-Tests ARGUS arbeitet als VoIP-Endgerät mit aktiver Akustik, sodass eine Sprachverbindung aufgebaut werden kann. Als VoIP-Signalisierungs-Protokoll steht SIP (Session Initiation Protocol) zur Verfügung. Der Rufaufbau kann sowohl mit als auch ohne Registrar/Proxy abgewickelt werden. Mit ARGUS können VoIP-Verbindungen (DSL-Telefonie) via xDSL und Ethernet aufgebaut werden.
Seite 173 VoIP-Profil editieren. <Edit>  Markiertes Profil editieren  Zunächst ist festzulegen, ob mit Hilfe eines Assistenten konfiguriert werden soll oder manuell.   Der Assistent fragt nur eine Untermenge aller Konfigurationspunkte ab.   Fortsetzung auf nächster Seite ARGUS 151...
Seite 174: Voip Account Einstellungen
ARGUS nur noch die für diesen Provider kundenspezifischen/ persönlichen Daten (wie z. B. DSL-Rufnummer, E-Mail-Adresse, Pass- wort) ab. Der ARGUS ergänzt automatisch alle ihm zu diesen Provider allgemein bekannten Konfigurationspunkte. Mit der Einstellung manuell werden die unter „Manuelle Konfiguration“ konfigurierten Werte für das VoIP-Profil verwendet.
Seite 175: Manuelle Konfiguration
IP-Ping test durchgeführt, siehe S. 129. Outbound Proxy/SBC Port: Port des Proxy Servers Bereich: 0 bis 65535 Voreinstellung: 5060 DNS-Auflösung Hier kann die Art der DNS-Auflösung eingestellt werden. Festlegung, ob SRV Record oder A/AAA Record. Voreinstellung: SRV Record ARGUS 151...
Seite 176 Festlegung welches Transportprotokoll verwendet werden soll.  Protokoll Wahl zwischen UDP und TCP. Bei der Einstellung TCP-Fallback versucht ARGUS bei einem Datenstrom mit großen Paketen das TCP-Protokoll statt UDP zu verwenden. Das TLS-Protokoll (ehem. SSL) ist ein hybrides Verschlüsselungsprotokoll zur sicheren Datenübertragung.
Seite 177 Geschwindigkeit wiederholt (einige Male 1 Sek., dann 2 Sek., dann 4 Sek. warten usw.). Voreinstellung: standard Vorhan. Vorhandene Registrierung am Registrar entfernen. Bei Einstellung „ja“, exklusive Registrierung von ARGUS Regist. entf. am Registrar Server. Bei „nein“ Einreihung in die Liste bestehender Registrierungen.  Voreinstellung: ja...
Seite 178 17 VoIP-Tests Bei Wahl der Einstellung „ein“ überträgt ARGUS bei  Stille- Sprechpausen keine Sprachpakete.  erkennung Dies kann jedoch hinter einem NAT-Router zu  Problemen mit der Port-Zuordnung führen. Mit der Ein- stellung „nicht verwendet“ wird der Gegenseite die Eigenschaft der „Stillerkennung“...
Seite 179 Voreinstellung: 80 ms VoIP-DTMF-Dauer anheben bzw. absenken. STUN Server Verwende Verwende STUN: Einstellung ja oder nein. Liegt zwischen dem ARGUS und der nächsten Gegenstelle STUN (Gateway) ein NAT-Router, muss STUN verwendet werden, damit ARGUS ermitteln kann unter welcher IP-Adresse der ARGUS von der Gegenseite sichtbar ist.
Seite 180 Der MOS-Wert (Mean Opinion Score) beurteilt die Grenzwerte Sollwert Qualität von Sprachdaten. Die MOS-Qualitätsskala reicht von 5 (ausgezeichnet) bis 1 (mangelhaft). ARGUS zeigt abhängig vom eingestellten MOS-Sollw- ert während der bestehenden VoIP-Sprachverbindung „OK“ (aktueller MOS-Wert erreicht den MOS-Sollwert) oder „FAIL“ an. Bereich: 1.0 bis 5.0 ...
Seite 181: Prio Bereich: 0 Bis
Die VLAN-Priorisierung auf Schicht 2 (L2) ist eine Erweiterung des  Layer 2 Ethernet-Headers. VLAN Prio VLAN-Priorisierung der Nutzdaten (RTP). RTP VLAN Bereich: 0 bis 7 Prio Voreinstellung: 0 VLAN-Priorisierung der SIP-Daten (Signalisierung). SIP VLAN Bereich: 0 bis 7 Prio Voreinstellung: 0 ARGUS 151...
Seite 182: Voip-Telefonie Starten
Verbindung mit dem voreingestellten Profil (s. Seite 46).   Dauer der Aktivierung, <Infos> Seite 187. Testauswahl öffnen. <Test> Service deaktivieren. <Stopp>     z. B. VoIP Ruf auswählen.    Fortsetzung auf nächster Seite ARGUS 151...
Seite 183: Initialisierung
MOS-Wert und zeigt an, ob die Sprachqualität den eingestellten MOS- Sollwert (s. Seite 180) erreicht („OK“ oder „FAIL“). Auch zeigt ARGUS die Einstufung des MOS-Werts nach ITU-T P.800 (im Bsp. Good) an. Zusätzlich wird neben der RTP-Loss-Rate auch die Dauer der Verbindung und der aktuell verwendete Sprachcodec (im Beispiel G.711 Alaw, s.
Seite 184 Seite 315.  Anzeige MOS-Infos (für gesendete und empfangene Pakete): - Aktueller MOS - Durchschnitts-MOS - Min./max. Wert des MOS - Idealer MOS (möglicher MOS ohne Störungen, abhängig vom Codec) Weiter zum Display „VoIP Übersicht“. Fortsetzung auf nächster Seite ARGUS 151...
Seite 185 Pakete errechnete Verzögerung  (Network Delay): Aktuell, Durchschnitt,  Min., Max. Erscheint die Meldung „keine Daten“, wird RTCP von der Gegenseite nicht unterstützt. ARGUS zeigt die verfügbaren Codecs der Gegenseite an. Weiter zum Display „VoIP Übersicht“. Zurück zum Display „MOS-Infos“, <MOS> Ringnavigation.
Seite 186 Bedeutung der aufgezeigten Symbole, siehe Seite 315.  Zurück zum Statusbildschirm, ohne den Test zu beenden.  ARGUS im Statusbildschirm.  Über den Service VoIP ist noch ein Test aktiv (gekennzeichnet durch das grüne „Hammer-Symbol“).   Mit den Cursortasten den Service VoIP auswählen...
Seite 187 <Test> Übersicht. Anzeigen der VoIP-Ruf- <Infos> oder Parameter.   ARGUS zeigt die Dauer des aktiven VoIP Services, sowie das verwendete Protokoll und den Benutzernamen an.  Anzeige der Registrierungs- <SIP> details: Status-Codes, Registrar- IP, verwendeter Registrar, Outbound Proxy/SBC und verwendete URL uvm.
Seite 188 17 VoIP-Tests ARGUS stellt die SIP-Kommandos im Service VoIP dar. Weitere Infos, s. Anhang (s. Seite 326 Software-Lizenzen).     Fügt allen Ereignissen einen <Zeit> Zeitstempel hinzu.       Der Zeitstempel erfolgt von der ARGUS internen Systemuhrzeit, ...
Seite 189: Voip-Ergebnisse Im Überblick
Anzeige / Erklärung Log mit Anzeige der ausgetauschten SIP- SIP-Log Methoden und Status-Codes. Im Ergebnisbildschirm Registerstatus zeigt  Registerstatus ARGUS alle wichtigen Registrierungs- und  Registrar-Infos an. Während des Gesprächs / einer Verbindung: Anzeige / Erklärung Aktueller MOS-Wert, aktuell verwendeter MOS-Wert, Sprach-Codec Sprach-Codec.
Seite 190: Voip Back-To-Back
Im Bsp. 10.0.0.2 ARGUS 1 ARGUS 2 Für den VoIP-Ruf ist nun im ARGUS 1 die IP-Adresse des ARGUS 2 als Ziel-Rufnummer eingetragen. Für den ARGUS 2 ist als Ziel-Rufnummer die IP-Adresse des ARGUS 1 einzutragen. Der Rufaufbau erfolgt genauso wie beim VoIP-Ruf bzw. VoIP-warten, s. Seite 182.
Seite 191: Voip Warten
17 VoIP-Tests 17.2 VoIP warten Bei dem Test „VoIP warten“ verhält sich ARGUS wie ein VoIP-Telefon. Für „VoIP warten“ müssen die „VoIP Ruf“- (siehe S. 183) sowie die „VoIP warten“- Parameter konfiguriert werden: Aufbau des Services.   Das für den xDSL-Verbindungsaufbau gewählte Profil (im Beispiel Profil 1) wird...
Seite 192  Für den Test „VoIP warten“ gibt es die  Konfigurationsmöglichkeiten: - Automatisch - Echo Test Voreinstellung: Automatisch ARGUS verwendet als eigene Rufnummer den eingetragenen Benutzernamen unter SIP- Parameter, siehe S. 188.  VoIP warten starten Der Service VoIP und die VDSL-...
Seite 193 Der Verbindungsabbau erfolgt wie beim IP-Ping. Durch Betätigen der „Abbruch“- Taste wird zunächst jedoch nur die Verbindung abgebaut (falls eine bestanden hat). Die Registrierung von ARGUS am Registrar bleibt jedoch hergestellt  (Service VoIP aktiv), ARGUS bleibt für Anrufer erreichbar (ein kommender Ruf kann abgelehnt oder angenommen werden).
Seite 194: Iptv-Tests
18 IPTV-Tests 18 IPTV-Tests 18.1 IPTV ARGUS fordert einen Datenstrom von einem Server an (ARGUS ersetzt je nach Anschlussart die Settop-Box (STB) bzw. Modem und die STB) und überprüft die Regelmäßigkeit der ankommenden Pakete, den Verlust von Paketen und die Einschalt- bzw.
Seite 195: Einstellung
Die Kanalliste kann profilübergreifend verwendet und editiert Kanalauswahl werden. Ingesamt können bis 250 Kanäle angelegt werden. Mit Hilfe der PC-Software WINplus kann man eine Konfiguration auch komfortabel über den PC erzeugen und in den ARGUS laden. Auswahl der TV-Testkanäle für den IPTV-Test. Kanal editieren <Edit>...
Seite 196: Error  Indication
Bereich: 0 bis 10 000 Voreinstellung: 0 Festlegung der Grenzwerte für die CC Fehler. CC Fehler Bereich: 0 bis 10 000 Voreinstellung: 0 Festlegung der Grenzwerte für die CC-Fehlerrate. CC Fehlerrate Bereich: 0.00 % bis 100.00 % Voreinstellung: 0.00 % ARGUS 151...
Seite 197 Bereich: 0.00 % bis 100.00 % Voreinstellung: 0.00 % Festlegung der Grenzwerte für die RTP-Verlustrate des gesamten Gesamt RTP- Verlustrate Tests. Bereich: 0.00 % bis 100.00 % Voreinstellung: 5.00 % Eingabe eines Profilnamens für das IPTV-Profil. Profilname Bedienung, siehe Seite 25. ARGUS 151...
Seite 198: Mehrere Virtual Lines
18 IPTV-Tests 18.1.1 Mehrere Virtual Lines ARGUS kann bis zu 4 Virtual Lines für den Service IPTV verwenden. Dabei werden die IGMP VL für die Übertragung des IGMP-Protokolls und die Virtual Lines 1-3 für den Empfang der Video-/Audioströme verwendet. ...
Seite 199 Seite 85.     Softkeybelegung umschalten  Das markierte Profil wird in <> der Liste um eine Stelle nach unten gesetzt. Das markierte Profil wird in <> der Liste um eine Stelle nach oben gesetzt. ARGUS 151...
Seite 200 Profil (s. Seite 46).      Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>          Anzeige der IPTV-Profile, siehe <Profil> Seite 195. Fortsetzung auf nächster Seite ARGUS 151...
Seite 201 Bitrate an. Werden die konfigurierten Grenzwerte überschritten, wird der IPTV-Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Neuen Kanal auswählen. <Kanal> Anzeige des Test-Status, ohne den <Test-...
Seite 202 Anzeige der Testdauer Anzeige des gewählten Sendernamens Anzeige der IP-Adresse des Senders Anzeige des Ports des Senders Anzeige der IGMP-Latency (Einschaltzeit des Programms) in ms Wechsel zu den RTP/UDP- <RTP/UDP> Details, siehe S. 203. Fortsetzung auf nächster Seite ARGUS 151...
Seite 203 Anzahl der Paket-Verluste während des Tests Wechsel zu den MPEG2 - <MPEG2> Details, siehe S. 204.    Displayanzeige: Anzeige der aktuellen Paket-Verlustrate Anzeige der minimalen Paket-Verlustrate Anzeige der maximalen Paket-Verlustrate Anzeige der durchschnittlichen  Paket-Verlustrate Fortsetzung auf nächster Seite ARGUS 151...
Seite 204 S. 206. Wechseln zu den IPTV-Infos, <Infos> siehe S. 202. Displayanzeige: Anzahl der aktuellen MPEG-Pakete Anzahl der minimalen MPEG-Pakete Anzahl der maximalen MPEG-Pakete Anzahl der durchschnittlichem MPEG- Pakete Anzahl der Summe der MPEG-Paketen  Fortsetzung auf nächster Seite ARGUS 151...
Seite 205 Abspieluhr und den im MPEG- Transportstrom enthaltenen Zeitstempeln (PCR) und dient dem Einhalten der richtigen Abspielgeschwindigkeit.  Displayanzeige: Anzahl der aktuellen CC-Fehler Anzahl der minimalen CC-Fehler Anzahl der maximalen CC-Fehler Anzahl der durchschnittlichen CC- Fehler Summe der CC-Fehler ARGUS 151...
Seite 206           Anzeige der Codecs und der PIDs. PIDs (Packet Identifier) kennzeichnen Audio, Video und PCR-Komponenten der jeweiligen Programme.  Wechsel zur vorherigen <Vorherige> Übersicht Wechsel zur nächsten Übersicht <Nächste> ARGUS 151...
Seite 207 OK/FAIL-Übersicht des IPTV-Tests. <OK/FAIL> Displayanzeige: aktuelle Verlustrate (in %) gesamte Verlustrate (in %) Sequenzfehler Latency (in ms) Audio Bytes (in Byte) Video Bytes (in Byte) Sync Error Error Indication PCR Jitter (in ms) CC Fehler CC Fehlerrate (in %) ARGUS 151...
Seite 208 Maximaler Delay Factor Durchschnittlicher Delay Factor MLR (Media Loss Rate) während des Tests Anzeige der IPTV-Test-Detail- <Detail> Informationen, siehe S. 202 f. Ergebnisanzeige verlassen  Ergebnis speichern siehe IP-Ping Seite 134. Trace-File zum PC senden (siehe Ergebnis speichern? Seite 95). ARGUS 151...
Seite 209: Testparameter
18 IPTV-Tests 18.2 IPTV-Scan ARGUS überprüft die Verfügbarkeit von TV-Sendern. ARGUS zeigt zusätzlich die Umschaltzeit zwischen den TV-Sendern an. Es können drei benutzerdefinierte „Scan-Profile“ erstellt werden. Für den IPTV-Scan werden folgende im Profil gespeicherte Einstellungen benötigt (bei bereits aufgebauter xDSL- oder Ethernet-Verbindung sind die Anschlussparameter, z. B. der Sollwert gesperrt): Protokollunabhängige Parameter:...
Seite 210      Markiertes Scan-Profil editieren.                Markierten Parameter editieren  und ändern          ARGUS 151...
Seite 211 Ingesamt können bis 250 Kanäle angelegt werden. Mit Hilfe der PC- Software WINplus kann man eine Konfiguration auch komfortabel über den PC erzeugen und in den ARGUS laden.  Auswahl der TV-Testkanäle für den IPTV-Scan: ARGUS zeigt zunächst die bereits ausgewählten TV-Kanäle in der...
Seite 212 Der markierte Kanal wird in < > der Liste um eine Stelle nach oben gesetzt. Kanalauswahl in angezeigter Reihenfolge übernehmen Version des Management-Protokolls zum An-/Abmelden an einer IGMP Version Multicast-Gruppe (nur für Broadcast-TV). Bereich: 2 bis 3 Voreinstellung: 3 ARGUS 151...
Seite 213 Umschaltzeit Die Umschaltzeit ist die Zeitspanne zwischen Anforderung und Eintreffen eines IPTV-Kanals.  Übersteigt die gemessene Umschaltzeit den hier angegebenen Wert, bewertet ARGUS den Test als fehlgeschlagen, Displayanzeige „Fehlge. (Fehlgeschlagen)“. Bereich: 1 bis 25 Sekunden Voreinstellung: 5 Sekunden Eingabe eines Profilnamens für das IPTV-Scan-Profil, Bedienung Profilname siehe Seite 25.
Seite 214: Initialisierung
Profil (s. Seite 46).    Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>        Anzeige der IPTV-Scan-Profile, <Profil> siehe Seite 210. Fortsetzung auf nächster Seite Initialisierung ARGUS 151...
Seite 215 Der IPTV-Scan startet automatisch.  Anzeige der benötigten Umschaltzeiten zwischen den TV-Kanälen. Kann ein TV- Kanal nicht während der eingestellten Zeitspanne empfangen werden, zeigt ARGUS im Display „Fehlge.“ an.  Anzeige des Test-Status, ohne <Test- Status> den Test zu beenden oder Starten eines weiteren Tests, s.
Seite 216: Iptv Passiv
Client) Anschluss passiv Ethernet Set-Top-Box  (STB)  Statt einem PC oder einer STB, lässt sich auch ein zweiter ARGUS im STB- Betrieb anschließen. Protokollunabhängige Parameter sowie Testparameter-Einstellungen für IPTV passiv, siehe S. 194 f.    ...
Seite 217 VDSL-Verbindung ist synchron. Um im Bridge-Mode den Softkey zu erhalten, ist auf die <Test> Bridge-Box zu wechseln und diese zu aktivieren.  Die Services stehen im Bridge- Mode nicht zur Verfügung. Fortsetzung auf nächster Seite ARGUS 151...
Seite 218: Warten Auf Stream
<Edit> Änderung der einzelnen Parameter, siehe Seite 195.    Initialisierung Initialisierung Initialisierung ARGUS prüft automatisch, ob IPTV- Streams verfügbar sind und zeigt diese   Im Beispiel wird ein möglicher Stream angezeigt. Aktualisierung der Kanalliste <Aktua- lisiere> <Test ...
Seite 219 Bitrate an. Werden die konfigurierten Grenzwerte überschritten, wird der IPTV-Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“.  ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Neuen IPTV-Test starten bzw.  <Neu>...
Seite 220: Vod (Video On Demand)
18.4 VoD (Video on Demand) ARGUS fordert, in der Betriebsart VoD, einen Datenstrom von einem VoD-Server an. ARGUS ersetzt je nach Anschlussart die STB bzw. das Modem und die STB.  VoD-Dienste werden häufig via RTSP zur Verfügung gestellt, dieses Kontrollprotokoll unterstützt zusätzlich Steuerungsfunktionen.
Seite 221: Video-On-Demand
RTSP, HTTP, FTP, MMS.  Streams Voreinstellung: RTSP Eingabe der Serveradresse von welcher der Stream geladen werden Serveradresse soll. Eingabe über die Zifferntasten. Mit dem rechten Softkey Eingabe umschalten (rechter Softkey ändert seine Bedeutung beim Drücken), siehe Seite 130. ARGUS 151...
Seite 222: Jitterbuffer
Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. PCR Jitter: - Bereich: 0 bis 10 000 ms  - Voreinstellung: 8 ms Continuity Error: - Bereich: 0.0 bis 100 Prozent - Voreinstellung: 0.1 % Eingabe eines Profilnamens für das VoD-Profil. Profilname Bedienung siehe Seite 25. ARGUS 151...
Seite 223 Profil (s. Seite 46).      Dauer der Aktivierung <Infos> Testauswahl öffnen <Test> Service deaktivieren <Stopp>          Anzeige der VoD-Profile, siehe <Profil> Seite 221. Fortsetzung auf nächster Seite ARGUS 151...
Seite 224 PCR Jitter und die Continuity Error an. Werden die konfigurierten Grenzwerte überschritten, wird der VoD- Test im Display mit „FAIL“ bewertet, andernfalls mit „OK“. ARGUS zeigt solange „FAIL“ an, bis die Werte wieder unter dem Grenzwert liegen. Anzeige des Test-Status, ohne den <Test- Status>...
Seite 225 Wechsel zu den UDP- <UDP> Informationen, siehe Seite 226. Displayanzeige: Anzeige des aktuellen und des maximalen Continuity Errors in % Anzeige des Container-Typs  Displayanzeige: Anzeige der Stream-Pakete Anzeige der Stream-Bytes Anzeige der Stream Cont. Errors Fortsetzung auf nächster Seite ARGUS 151...
Seite 226 Durchschnittliche Stream Bitrate Minimale Stream Bitrate Maximale Stream Bitrate Displayanzeige: Empfangene Pakete Maximaler Packet Jitter Aktueller Packet Jitter Wechsel zu den Stream- <Stream> Informationen, siehe Seite 227. Displayanzeige: Verlorene Pakete Out of sequence Pakete Fehlerhafte Pakete Fortsetzung auf nächster Seite ARGUS 151...
Seite 227 Anzeige der Testdauer die mit OK und FAIL bewertet wurde, sowie des Fehlerstatus.  Die weiteren Testergebnisse werden ab Seite 225 dargestellt. Ergebnisanzeige verlassen  Ergebnis speichern siehe IP-Ping Seite 134. Ergebnis speichern? Trace-File zum PC senden s. Seite 95. ARGUS 151...
Seite 228: Parallele Tests
19 Parallele Tests 19 Parallele Tests ARGUS erlaubt das parallele Testen von verschiedenen IP-basierten Diensten (Data, VoIP, IPTV und VoD), die auf die xDSL- oder Ethernet-Schnittstellen aufsetzen. Die jeweiligen Einstellungen für einen Test werden in den dazugehörigen Kapiteln  beschrieben.
Seite 229 VoIP-Ruf, über die Services Data und VoIP, dargestellt. Die Anzeige und Bedienung für weitere parallele Tests, z. B. für IPTV, erfolgen wie bei Data und VoIP.  ARGUS im Statusbildschirm.  Der im Beispiel dargestellte Anschluss VDSL VTU-R sowie die Services Data und VoIP sind aktiv....
Seite 230 Aktueller verwendeter Upload in kbit/s wird prozentual auf dem gesamten Upstream-Bereich dargestellt. Cursor nach Anzahl der CRC- und FEC-Fehler im Down- und Upstream. unten  Wechseln in die Test-Ergebnis- oder parameter, im Bsp. vom HTTP- Download Testabbruch, im Bsp. HTTP- <Stopp> Download. ARGUS 151...
Seite 231 19 Parallele Tests ARGUS im Statusbildschirm. Aufruf des Test-Status. Dauer der Aktivierung. <Infos> Testauswahl öffnen. <Test> Wechseln in die Test-Ergebnis- parameter, im Bsp. von HTTP- Mit den Cursortasten auf Download. den Service VoIP wech- seln und die Testaus- wahl öffnen.
Seite 232 („Verbunden!“), s. S. 183. Anzeige der VoIP-Parameter <Infos> Öffnen der <Volume> Lautstärkeeinstellung. ARGUS führt einen HTTP-Download und einen VoIP Ruf parallel durch. Wird mehr als ein Test durch- geführt, sind die Tests mit den Cursortasten links und rechts auswählbar. ...
Seite 233 19 Parallele Tests ARGUS 151...
Seite 234: Autotests
Dazu können verschiedene Testszenarien in bis zu 5 Autotest-Profilen abgelegt werden. Für die Einstellungen, die Durchführung und die Steuerung gelten die gleichen Regeln wir für die Einzeltests. ARGUS im Statusbildschirm. Physik, Virtual Line und zwei der Services sind erfolgreich aktiviert (im Bsp. Data und VoIP).
Seite 235 20 Autotests Im ARGUS können bis zu 5 Autotest- profile vorkonfiguriert werden. Legen Sie ein Szenario fest. Es können bis zu 10 Einzeltests konfiguriert werden (s. Seite 228).  Die Anzahl der Datentests (z. B. IP-Ping, Download, VoIP...) ist mit 10 begrenzt;...
Seite 236 Gewünschten Test auswählen und mit bestätigen. Neben einem IP-Ping-Test wird nun auch automatisch und gleichzeitig ein  Traceroute-Test über das Autotest-Profil gestartet. Test wieder aus der Liste <Löschen> entfernen. Szenario wird übernommen und  gespeichert. Cursor nach unten Fortsetzung auf nächster Seite ARGUS 151...
Seite 237 Benutzen Sie die alphanumerische  Tastatur. Bedienung s. Anschlussname Seite 25. Mit zweimal verlässt man die Autotestkonfiguration und startet den Test.  anschließend via Bedienung, s. Seite 230. Die Konfiguration der einzelnen Tests erfolgt unter Einzeltest, s. ab Seite 129. ARGUS 151...
Seite 238: Kupfertests
Zoom- oder der Cursor-Funktion. Hinweis:  Die Ethernet-Kabeltests (u. a. Ethernet-TDR) werden im Kapitel „22 Ethernet-Kabeltests“ (siehe Seite 271) beschrieben. Die Beschreibung der ARGUS Copper Box finden Sie in einem separaten Copper Box-Handbuch. 21.1 R-Messung ARGUS wird über die Buchse „Line“ an die Prüfpunkte angeschlossen und führt ...
Seite 239: Einstellung
Die Impulslaufzeit wird auch in V/2 angegeben: Minimum: 45.0 m/μs (VoP in %: 30) Maximum: 149.7 m/μs (VoP in %: 99.9)  Voreinstellung: 95,5 m/μs (VoP in %: 63.7) Die Auswahl die Ausbreitungsgeschwindigkeit als VoP oder V/2 zu editieren, wird gespeichert. ARGUS 151...
Seite 240 112,0 Außenkabel, Papier, Blei- mantel, Lagenverseilung 0,4 A-PWE Bd 0,4 263,0 105,0 Außenkabel, Papier, Stahl- wellmantel, Bündelverseilung 0,5 A-O2Y 171,6 105,0 Außenkabel, Zell-PE 0,5 A-O2YSF 171,6 104,0 Außenkabel, Zell-PE m. FoamSkin 10 0,6 A-2YT 117,2 104,0 Außenkabel, PE, Tragseil- kabel ARGUS 151...
Seite 241: R-Messung Starten
20 TP Cat 7 100,0 111,1 Twisted Pair CAT-7 21.1.3 R-Messung starten  ARGUS in der Statusanzeige. Eine evtl. vorhandene Gleichspannung auf der Leitung wird hier angezeigt.  - Max. Messbereich: 200 V - Auflösung: 0,1 V - Genauigkeit: ±2 %....
Seite 242: Ersatzschaltbild
Adern eine Länge von 2,2 km. Ersatzschaltbild:  Der Schleifenwiderstand = 2x Widerstandsbeleg. ARGUS berechnet stets die Länge der Leitung, nicht die der Ader (Adern).  ARGUS erzeugt einen Signalton bei einem Widerstand < 20  Signalton deaktivieren <>...
Seite 243: Rc-Prüfung
21 Kupfertests 21.2 RC-Prüfung ARGUS führt eine Widerstandsprüfung (Schleife) und eine Kapazitätsprüfung (offen) durch. ARGUS wird über die Buchse „Line“ an die Prüfpunkte angeschlossen. ARGUS einschalten.  Die Anschlussleitung muss für die RC-Prüfung spannungsfrei sein!  Bei der C-Prüfung ist zu beachten, dass der gemessene Kapazitätswert verfälscht sein kann, wenn eine große Kapazität in Kombination mit...
Seite 244 Bei Erkennung einer offenen  Leitung (Widerstand unendlich), ermittelt ARGUS die Kapazität.  ARGUS zeigt den Widerstand an. Die Kapazität wird nicht angezeigt, weil es sich im Beispiel um eine Schleife handelt. Auch bestimmt ARGUS die ungefähre Leitungslänge, siehe Ersatzschaltbild ...
Seite 245: Line-Monitor
21 Kupfertests 21.3 Line-Monitor Mit dem Line-Monitor führt ARGUS auf der angeschlossenen Leitung eine Analyse in  Echtzeit durch. Der hochohmige Line-Monitor lässt sich dabei z. B. auf eine bestehende Verbindung zwischen Modem und DSLAM schalten.  Die Darstellung der Ergebnisse kann dabei wahlweise im Zeit- oder im Frequenzbereich (FFT) erfolgen....
Seite 246  Neben den gewollten Signalen wie dem DSL-Spektrum oder den Handshaketönen, lassen sich mit dem Line-Monitor auch ungewollte Signale wie z. B. temporäre Störer (Echtzeit- betrieb) oder Auffälligkeiten im Rauschen (gegenüber dem Grundrauschen) detektieren.  Anschlussbeispiel ohne Probe: ARGUS 151...
Seite 247 Zur optimalen Detektion verschiedener Signale ist die Funktion zur Einstellung der Ver- stärkung (y-Achse) in Verbindung mit der Verringerung des dargestellten Frequenzbereichs (x-Achse) abzustimmen. ARGUS beginnt immer mit der geringsten Verstärkung  (-26 dB) im Frequenzbereich bis 3 MHz. Messbereich: -130 bis +10 dBm/Hz.
Seite 248: Grafik-Funktionen
Vergrößert den mittleren <Zoom(x)++> Abschnitt des Graphen (100%) Noch nicht gezoomt! Kehrt <Zoom(x)--> um und macht <Zoom(x)++> die Vergrößerung rückgängig. Mittels lässt sich die Bedeutung der Softkeys umschalten und zwischen x-Achsen- Zoom und y-Achsen-Zoom auswählen, s. Seite 53. ARGUS 151...
Seite 249 Im Messbereich lassen sich Frequenz- bereich (x) und Verstärkung (y) einstellen. Hat man den Messbereich ausgeblendet um mit dem Cursor oder mit dem Zoom zu arbeiten, lässt er sich wieder einblenden:   <Menü> oder Messbereich wieder einblenden ARGUS 151...
Seite 250 21 Kupfertests Gesamleistung (5): ARGUS zeigt die Gesamtleistung an. Die Gesamtleistung ist die Summe aller Einzelleistungen (∆f) über die gesamte sichtbare Bandbreite, im Bsp. -299 dBm über 2,2 MHz.   <Menü> oder Gesamtleistung wieder ein- blenden. Probe (7): Der Line-Monitor ist hochohmig:...
Seite 251 Schwellwert liegt, versucht ARGUS darauf automatisch zu triggern um das Signal optimal im Zeitbereich  darzustellen.  Das Triggersymbol ist grün.  Liegt kein Signal an oder ist der Pegel zu gering, ist das Triggersymbol rot. ARGUS triggert nicht. ARGUS 151...
Seite 252 Seite 250.  Dass der Line-Monitor mit einem  Eingangswiderstand von 100  arbeitet, ist an dem roten Symbol zu erkennen.  Eine geeignete Stromzange wird als Zubehörteil für den ARGUS angeboten,  fragen Sie unseren Support. ARGUS 151...
Seite 253 Line-Monitor zu beenden zu Lei- tung b und vergleicht beide Signale mit- einander. oder <Menü> Referenzkurven- Auswahl einblenden Referenzkurve setzen. <Setzen> Nach dem Setzen der Referenzkurve wird eine orangene Linie in der Grafik  eingeblendet. Referenzkurve ausblenden. <Ausblenden> Neue Referenzkurve setzen. <Setzen> ARGUS 151...
Seite 254 Start / Stopp:   Während eines laufenden Tests (Echtzeit- betrieb) ist es jederzeit möglich, diesen zu stoppen oder wieder zu starten.  Test läuft Test stoppen      Test ist gestoppt Test wieder starten ARGUS 151...
Seite 255: Speichern Der Test-Ergebnisse Ohne Den Line-Monitor Zu Beenden
Verstärkung im Frequenz- oder Zeitbereich zu groß ein- gestellt, wird die Eingangsstufe des Line- Monitors übersteuert. In diesem Fall zeigt ARGUS im Display ein Clipping-Symbol an Zeitbereich: Das angezeigte Signal wird im Frequenz- wie auch im Zeitbereich abgeschnitten.
Seite 256: Active Probe
21 Kupfertests 21.4 Active Probe Die ARGUS Active Probe ist ein aktiver hochohmige Tastkopf mit dem man sich passiv auf eine bestehende Verbindung aufschalten kann ohne diese zu stören.  Trotz der Hochohmigkeit der Probe kann es zum Aufschaltzeitpunkt zu kurzzeitigen Verbindungsabbrüchen bei bestehenden Kommunikations-...
Seite 257: Active Probe Ii Starten (Am Bsp. Vom Line-Monitor)
21 Kupfertests 21.4.2 Active Probe II anschließen ARGUS wird über die Buchse „Line“ und die USB-A-Schnittstelle (Host) mit der Active Probe II verbunden. Über die USB-Host-Schnittstelle wird die Active Probe vom ARGUS mit einer Speisespannung von 5 V versorgt. Die Active Probe wird an die zu untersuchende Leitung (im Bsp. Active Probe II, zwischen Modem und DSLAM) über ein möglichst kurzes Anschlusskabel (<...
Seite 258    Soll die Probe verwendet werden, ist die Einstellung „ja“ zu wählen. ARGUS schaltet dann die Speise- spannung an der USB-A-Schnittstelle ein und zieht die von der Active Probe verursachte zusätzliche Dämpfung automatisch von den Messerergebnis- sen ab....
Seite 259     Mit dem Wechsel zum Modus  asymmetrisch stellt ARGUS mögliche Störer und das Rauschen auf der Leitung dar. Das Nutzsignal wird ausgeblendet (nur bei einer idealen Leitung). Speichern der Test-Ergebnisse ohne den Line-Monitor zu beenden Das Speichern der Ergebnisse der Messung ohne diese zu beenden wird wie bei VDSL durchgeführt, siehe Seite 68.
Seite 260: Tdr
Reflexion einer zweiten Störstelle stark verfälschen kann. Häufig ist keine zweite Störstelle auf der Leitung vorhanden. ARGUS erzeugt bei ca. 3 m eine Reflexion. Um kurze Leitungen genau zu messen und um diese Reflexion zu vermeiden, empfiehlt es sich z. B. ein 5 m langes Anschlusskabel zu verwenden.
Seite 261 Funktion zur Einstellung der Verstärkung (y-Achse) in Verbindung mit der Verringerung / Vergrößerung der Reichweite (x-Achse) abzustimmen. ARGUS beginnt immer mit der geringsten Verstärkung (-26 dB) bei einer Reichweite von 1500 Metern.  Gain-Y: Einstellung der Verstärkung:...
Seite 262: Grafik-Funktionen
Vergrößert den mittleren <Zoom(x)++> Abschnitt des Graphen (100%). Noch nicht gezoomt! Kehrt <Zoom(x)--> um und macht <Zoom(x)++> die Vergrößerung rückgängig. Fortsetzung auf Die y-Achse bleibt beim zoomen immer nächster Seite auf 100 %. Ein y-Achsen Zoom steht nicht zur Verfügung. ARGUS 151...
Seite 263 Cursor steht, werden unter-  halb des Graphen angezeigt:   +151.4 m Wenn die Stopp-Funktion  (siehe S. 266) aktiviert ist,  Mit den Cursor-Tasten links kann der Cursor mit größerer und rechts lässt sich der Geschwindigkeit bewegt werden.
Seite 264  Höhe: Die Impulshöhe legt den Pegel in Volt fest mit dem ARGUS den Impuls auf die Leitung gibt. Voreingestellt ist ein Wert von 5 V, der Pegel lässt sich auf 20 V erhöhen. Grundsätzlich empfiehlt sich mit zunehmender Leitungslänge die Impulshöhe zu steigern. ...
Seite 265 21 Kupfertests Kabeltypen (6): Der absolute VoP-Wert muss immer kleiner als 1 sein. Im ARGUS wird er aber in Prozent angegeben. In einem Kabel mit einem VoP-Wert von 0,7 breitet sich ein Signal mit 70 % ) aus.  der Lichtgeschwindigkeit (c Die Impulslaufzeit wird für viele Kabeltypen auch in V/2 angegeben: ...
Seite 266: Speichern Der Test-Ergebnisse Ohne Den Tdr Zu Beenden
Test wieder starten Speichern der Test-Ergebnisse ohne den TDR zu beenden Das Speichern der Ergebnisse der Messung ohne diese zu beenden wird wie bei VDSL durchgeführt, siehe Seite 68.  Bedeutung aller beim TDR verwendeten Symbole, siehe Seite 315. ARGUS 151...
Seite 267: Beispiele
21 Kupfertests 21.5.4 Beispiele Folgende ideale Signalformen können bei der Interpretation der im ARGUS angezeigten Reflexionsantworten hilfreich sein.  Offenes Kabel Der reflektierte Impuls ist positiv. Es kön- nen keine benachbarten Störstellen oder das ferne Ende der Leitung gesehen werden. ...
Seite 268 Netzwerk in negativer Form dar.        Feuchte In das Kabel eingedrungene Feuchte wirkt auf die Reflexion wie eine Stichleitung. Der Bereich zwischen negativer und posi- tiver Reflexion erscheint allerdings erhe- blich verrauschter als bei einer gewöhnlichen Stichleitung. ARGUS 151...
Seite 269 Offene Abschirmung Eine gebrochende oder offene Leitungs- schirmung kann detektiert werden, wenn man die a-Ader und die b-Ader über einen Kontakt mit dem ARGUS und die Schir- mung über den zweiten verbindet. Die Reflexion verhält sich wie bei einer offenen Leitung....
Seite 270 21 Kupfertests ARGUS 151...
Seite 271: Ethernet-Kabeltests
22 Ethernet-Kabeltests  Die Anschlussleitung darf keine Spannung führen. 22.1 Ethernet-Schnittstelle einstellen Schließen Sie die Anschlussleitung an die ARGUS-Buchse „LAN“ an und schalten Sie ARGUS ein. Das Einstellen der Anschlussart „Ethernet Kabeltests“ wird im Kapitel Anschlusseinrichtung, siehe Seite 28 erläutert. Statusanzeige Der Test ist noch nicht gestartet: ...
Seite 272 Festlegung des Schleifwiderstands pro Kilometer: widerstand Bereich: 40 Ω/km bis 400 Ω/km Voreinstellung: 353 Ω/km Kapazitäts- Festlegung des Kapazitätsbelags (Betriebskapazität Cm) belag pro Kilometer: Bereich: 35 nF/km bis 100 nF/km Voreinstellung: 48 nF/km Name Name des Kabeltyps eingeben. Voreinstellung: 0,35 A-2YF ARGUS 151...
Seite 273 22 Ethernet-Kabeltests ETH Port LED Blinken Zeit, die ARGUS den Port aktiv hält, bevor eine Link-Unterbrechung ausgeführt wird. Die Unter- brechungszeit ist vom Switch abhängig.  Bereich: 1 - 5 Sekunden. Voreinstellung: 1 s ARGUS 151...
Seite 274: Ethernet Tdr/Kabeltest
22 Ethernet-Kabeltests 22.3 Ethernet TDR/Kabeltest Der Ethernet Kabeltest prüft, ob sich ein Fehler in der LAN-Verkabelung befindet. ARGUS interpretiert das Messergebnis, und stellt dar, ob es sich um eine offene Leitung, einen Kurzschluss oder ein Fehlanpassung handelt. 22.3.1 Ethernet Kabeltest starten ...
Seite 275 Peak“ wurde durchgeführt. Displayanzeige: Pin-Paar Status des jeweiligen Pin-Paares Anzeige der Entfernung zum Fehler Reflektionskoeffizient Im Beispiel ist die Leitung korrekt abge- schlossen. ARGUS stellt auf allen Adern ein „OK“ dar. Umschaltung des Mess-Modus <Max> auf „Maximum Peak“. Neuen Test starten. <Neu>...
Seite 276 22 Ethernet-Kabeltests Beispielmessungen: Offenes Ende Im Beispiel ist die Leitung auf allen Paaren offen. ARGUS zeigt den Fehler im Bereich von 49,3 m bis 51,7 m an. Das lässt den Rückschluss zu, dass die Leitung bei ca. 50 m offen ist.
Seite 277 22 Ethernet-Kabeltests Fehlanpassung Im Beispiel liegt ein Fehlanpassung (<85  auf den Paaren 3-6 und 4-5 vor. Das kennzeichnet einen Kurzschluss oder einen Impedanzübergang <85  ARGUS 151...
Seite 278: Ethernet Port Led Blinken
22 Ethernet-Kabeltests 22.4 Ethernet Port LED Blinken Mit dem Test „Ethernet Port LED blinken“ ist es mit ARGUS möglich, den aktuell verwendeten Port am Ethernet-Switch zu finden. Als Hilfe lässt sich im ARGUS die Blinkfequenz am Switch einstellen. 22.4.1 Ethernet Port LED blinken starten ...
Seite 279 22 Ethernet-Kabeltests Der Test „ETH Port LED Blinken“ wurde durchgeführt. Displayanzeige: Anzeige, ob die Port LED blinkt (im Bsp. „Aus). Aufgebaute Link Geschwindigkeit ARGUS 151...
Seite 280: Testergebnisse
23 Testergebnisse 23 Testergebnisse Die gespeicherten Testergebnisse werden entweder im ARGUS-Display oder auf dem PC angezeigt. Die Ergebnisse können zum PC gesendet werden, dort erstellt die Software WINplus u. a. ein ausführliches Messprotokoll.  ARGUS speichert die Testergebnisse zusammen auf freiwählbaren Speicherplätzen (50 Stück).
Seite 281: Testergebnis Speichern
23.1 Testergebnis speichern Am Ende eines Tests oder beim Beenden einer Verbindung kann das Ergebnis gespeichert werden.   ARGUS speichert das Testergebnis auf dem ersten freien Speicherplatz. Sind schon alle Speicherplätze belegt, muss manuell ein Speicherplatz zum Überschreiben ausgewählt werden. ...
Seite 282: Anzeige Der Gespeicherten Testergebnisse
23.3 Testergebnis an den PC senden Zur Visualisierung und Archivierung der Testergebnisse auf dem PC können die Testergebnisse zum PC gesendet werden. Schließen Sie ARGUS (ARGUS-Buchse  „USB-B“) mit dem mitgelieferten Kabel an die Schnittstelle Ihres PCs an und starten Sie die Software WINplus.
Seite 283: Testergebnis Löschen
Werkseinstellung zurücksetzen”. 23.5 Alle Testergebnisse an den PC senden ARGUS sendet alle gespeicherten Testergebnisse zum angeschlossenen PC. Schließen Sie ARGUS an Ihren PC an und starten Sie ARGUS WINplus. ARGUS im Hauptmenü Testergebnisse Befindet sich ARGUS in der Auswahl der vorkonfigurierten Anschlüsse, gelangt...
Seite 284: Alle Testergebnisse Löschen
23 Testergebnisse 23.6 Alle Testergebnisse löschen ARGUS löscht alle gespeicherten Testergebnisse aus dem internen Speicher. ARGUS im Hauptmenü Testergebnisse Befindet sich ARGUS in der Auswahl der vorkonfigurierten Anschlüsse, gelangt man mit in das verkürzte Hauptmenü.     ...
Seite 285: Wlan
24 WLAN 24 WLAN Mit einem WLAN-Stick (USB) kann ARGUS WLAN-fähig gemacht werden. Im ARGUS steht dann WLAN als Management-Schnittstelle für verschiedene Funktionen zur Verfügung. Verschiedene freigegebene WLAN-Sticks werden als Zubehörteil angeboten und vom ARGUS unterstützt. Sprechen Sie dazu unseren Support an.
Seite 286: Messprotokolle Via Wlan
24.2 Messprotokolle via WLAN Besteht bspw. mit einem Laptop eine funktionierende WLAN-Verbindung zum ARGUS, lässt sich über die Eingabe der IP-Adresse des ARGUS (s. Seite 301) oder über die  Eingabe von myargus.info in die Adresszeile Ihres Browsers, der Webserver öffnen.
Seite 287: Wlan Im Router Betrieb
ARGUS heruntergeladen werden. 24.3 WLAN im Router Betrieb Ist die WLAN-Schnittstelle im ARGUS aktiv, ist sie direkt an den ARGUS-Router angebun- den. Möchte man den ARGUS als echten WLAN-Access-Point (ARGUS-AP)  nutzen und über ihn als Gateway bspw. einem Download von einem Smartphone starten, ist als erstes ein DSL-Anschluss (ADSL, VDSL, s.
Seite 288: Argus-Einstellungen
Der ARGUS lädt immer die Ländervariante, die auch zuletzt im Gerät war. Der ARGUS prüft nur, ob eine andere Firmware auf dem Server liegt, als er geladen hat. Achtung also bei einem eigenen Update-Server. Downgrades sind möglich und führen eventuell zu einem Verlust von Konfigurationsdaten.
Seite 289 Lediglich das Serverprofil „Firmware“ ist bereits vorkonfiguriert. Bei Verwendung des hier eingetragenen Servers prüft der ARGUS auf dem intec-eigenen Server immer auf die neueste Firmware. Der ARGUS meldet sich mit seiner Serien- nummer und seiner IP-Adresse an dem Server an.
Seite 290: Clouddienste-Einstellungen
Eingabe der FTP-Serveradresse.  Server FTP-Server- adresse Voreinstellung: */* Benutzer- Eingabe des Benutzernamens. name Voreinstellung: */* Passwort Eingabe des Passworts. Voreinstellung: */* Profilname Eingabe des Profilnamen. Voreinstellung: Messprotokoll  Bedeutung aller beim Cloudupdate verwendeten Symbole, siehe Seite 315. ARGUS 151...
Seite 291: Cloud-Update
Hinweise zur Einstellung des Firmware-Updates sind dem Kapitel ARGUS-Einstellungen zu entnehmen, s. Seite 288. Der Konfigurationsimport darf unter keinen Umständen im Akku-Betrieb durchge- führt werden. Der ARGUS ist an das Steckernetzteil anzuschließen, bevor der Kon- figurationsimport durchgeführt wird. Aufbau des Services....
Seite 292: Konfigurationsimport
ARGUS automatisch neu gestartet. 25.1.3 Konfigurationsimport 25.1.3.1 Automatischer Konfigurationsimport Mit Hilfe dieser Funktion ist es möglich, die ARGUS-Konfigurationsdatei auszulesen und zu übernehmen. Der Konfigurationsimport darf unter keinen Umständen im Akku-Betrieb durchgeführt werden. Der ARGUS ist an das Steckernetzteil anzuschließen, bevor der Konfigurationsimport durchgeführt wird.
Seite 293 25 ARGUS-Einstellungen Es wurde eine neue Konfigurationsdatei gefunden. Der Konfigurationsdatei wird heruntergeladen. Die Konfiguration wird importiert. Fortsetzung auf nächster Seite ARGUS 151...
Seite 294 Nach erfolgreichen Import muss das Gerät neu gestartet werden. 25.1.3.2 Manueller Konfigurationsimport Mit Hilfe dieser Funktion ist es möglich, eine via WebDAV zuvor auf dem ARGUS abgelegte Konfiguration zu übernehmen. Der Konfigurationsimport darf unter keinen Umständen im Akku-Betrieb durchgeführt werden. Der ARGUS ist an das Steckernetzteil anzuschließen, bevor der Konfigurationsimport durchgeführt wird.
Seite 295 Verbindung besteht und eine acn- Datei per WebDAV-Server an den ARGUS übergeben wurde, kann die Konfigurationsübernahme gestartet werden. Ansonsten ist die Konfigurationsübernahme aus- gegraut. Wenn keine zum ARGUS passende acn-Datei gefunden wurde, erscheint eine Fehler- meldung. Der Konfigurationsimport wird Nach erfolgreicher Übernahme muss durchgeführt.
Seite 296: Messprotokollupload
Wählen Sie „Upload (FTP)“ aus. Falls noch keine Verbindung zum Server aufgebaut ist, wird diese beim Start von Upload aufgebaut, damit ein Upload durchgeführt werden kann. Falls die Serverdaten nicht <Profil> hinterlegt sind, können diese hier eingetragen werden. Fortsetzung auf nächster Seite ARGUS 151...
Seite 297 Der Upload dauert einige Sekunden, die Dauer richtet sich je nach Menge und Dateigröße. Nach erfolgreichem Upload befindet sich der ARGUS wieder in der Testergebnis- bearbeitung. Der Upload ist beendet, das Messergebis befindet sich auf dem extern Server und dem ARGUS. Es kann jetzt gelöscht werden.
Seite 298: Geräte-Einstellungen
25 ARGUS-Einstellungen 25.2 Geräte-Einstellungen Die Änderung einer Geräteeinstellung wird am Beispiel „Alarmton“ exemplarisch beschrieben: ARGUS im Hauptmenü.  Einstellungen Befindet sich ARGUS in der Auswahl der vorkonfigurierten Anschlüsse, gelangt man mit in das verkürzte Gerät Hauptmenü.   Mit den Cursortasten eine Einstellung ...
Seite 299 Die eingetragene Uhrzeit läuft mit der eingebauten Echtzeituhr des ARGUS solange die Stromversorgung nicht unterbrochen wird. Bei einem ausgeschalteten ARGUS ohne Akkus läuft die Uhr einige Tage über die interne Pufferung weiter. Die Uhrzeit ist undefiniert, sobald die Pufferung erschöpft ist muss sie neu eingestellt werden.
Seite 300 Management Schnittstelle“ auf aus stellt. Anschließend ist sie wieder zu starten. SSID Die SSID (Service Set Identifier) ist ein frei wählbarer Name, mit der der ARGUS als Netzwerk identifiziert werden kann. Ihre SSID kann auch über das Tastenkürzel angezeigt werden. ...
Seite 301: Einschaltton
Zum anderen kann die Endlautstärke eingestellt werden. - Voreinstellung: Stufe 7 (sehr laut) ARGUS beginnt bei einem kommenden Ruf mit der Startlautstärke (sehr leise) und erhöht mit jedem Klingeln die Lautstärke um eine Stufe bis die Endlautstärke (sehr laut) erreicht ist.
Seite 302 25 ARGUS-Einstellungen Automatisch Abschalten: Einstellung der Zeitspanne, nach dessen Strom- Ablauf der ARGUS ohne Aktivität bei nicht angeschlossenem Netzteil in sparmodus den Stromsparmodus geht. Wird der Stromsparmodus ganz abgeschaltet, erscheint beim nächsten Einschalten des ARGUS ein Hinweis, dass der abgeschaltete Stromsparmodus zur Verkürzung der Akkulaufzeit führt.
Seite 303 25 ARGUS-Einstellungen ARGUS Manager Der ARGUS Manager ist auch über die Taste erreichbar. Anzeige ARGUS-Manager - M-Schnittstelle ETH / WLAN, s. Seite 301 - LCD-Helligkeit, s. Seite 298 - Auto. abschalten, s. Seite 302 - Automatisch Laden, s. Seite 310 - VNC Server Start, Seite 300 - Konfigurationsimport, s.
Seite 304: Einstellungen Sichern / Wiederherstellen
25 ARGUS-Einstellungen 25.3 Einstellungen Sichern / Wiederherstellen ARGUS stellt eine Vielzahl von Funktionen zur Sicherung und Wiederherstellung von Ein- stellungen zur Verfügung. Dazu zählen neben dem eigentlichen Sichern und Wiederher- stellen der im ARGUS konfigurierten Einstellungen, auch die Möglichkeit der Werkseinstellung und das das Importieren von Konfigurationen zum Überschreiben der...
Seite 305 Bedarf wiederhergestellt werden. Einstellungen wiederherstellen Wählen Sie Einstellungen wiederherstellen. Wiederherstellen der gesicherten Einstellungen. Wurden keine Einstellungen gesichert, hat die Funktion die gleiche Wirkung, wie „Rücksetzen auf Werkseinstellungen“, siehe S. 306. Ein Sicherheitskennwort Jetzt wiederherstellen? wird nicht benötigt. <Ja> ARGUS 151...
Seite 306: Parameter Auf Werkseinstellung Zurücksetzen
25 ARGUS-Einstellungen 25.3.2 Parameter auf Werkseinstellung zurücksetzen ARGUS setzt alle Einstellungen auf die Werksteinstellungen zurück. Der PPP-Benutzername, PPP-Passwort, IP-Adressen, Profilnamen und alle im ARGUS gespeicherten Testergebnisse werden gelöscht.  Einstellungen     Sichern/Wiederherstellen   Alle Parameter werden auf ihre ...
Seite 307: Update Via Pc
26 Update via PC 26 Update via PC Es besteht die Möglichkeit kostenlose Firmware-Dateien aus dem Internet unter www.argus.info/service herunter und anschließend in den ARGUS zu laden. Öffnen Sie die Internetseite www.argus.info:  Klicken Sie auf den Menüpunkt „Service“ (hier blau markiert) in der Navigationsleiste.
Seite 308 Meldung auf dem PC anzeigt und ARGUS nach automatischem Wiederein-schalten durch das Update-Tool mit dem „normalen Startbildschirm“ startet. ARGUS schaltet sich erst ein, wenn im Update-Tool einer der beiden Buttons („zurück zu Schritt 1“ oder „Programm schließen“) am Ende des Updates angeklickt wird.
Seite 309: Verwendung Des Akkupacks
ARGUS ausschalten und Steckernetzteil abziehen. Anschließend Akkupack über die Rändelschraube lösen. Akkupackhandhabung ARGUS darf nur mit dem mitgelieferten Akkupack betrieben werden, das Anbringen von anderen Spannungsversorgungen an die Gerätekontakte führt zu Beschädigung von ARGUS. Das mitgelieferte Akkupack ist nur im ARGUS zu laden.
Seite 310: Automatisches Laden
27 Verwendung des Akkupacks Status ARGUS zeigt den aktuellen Zustand des Akkus im Display grafisch an, sofern kein Netzteil angeschlossen ist. Im Display blinkt ein Akkusymbol, wenn noch eine Gangreserve von ca. 8 Minuten (abhängig von der Betriebsart) vorhanden ist. Während dieser Zeit sind Tonstörungen sowie in extremen Fällen Fehlfunktionen nicht auszuschließen.
Seite 311: Anhang
Zifferntaste 5 Gesamtleistung Pulsbreite/-höhe Zifferntaste 6 Kabeltyp/VoP Zifferntaste 7 Probe Zifferntaste 8 Symmetrie Zifferntaste 9 Einstellung Zeit/FFT x-Achse Zifferntaste 0 Min/Max Peak-Hold Zifferntaste # 100 Ω Eingangs- widerstand Weiter Start/Stopp Start/Stopp Nacheinander Referenzkurve Referenzkurve Nacheinander Speichern Speichern Speichern ARGUS 151...
Seite 312 28 Anhang Hotkey-Belegung Über die Tasten der ARGUS-Tastatur können wichtige Funktionen / Tests direkt auf- gerufen werden. Je nach gewählter Anschlussart (im Bsp. xDSL und Ethernet) sind ver- schiedene Hotkeys verwendbar: Hotkey Dienst ADSL VDSL Zifferntaste 0 ARGUS-Status Zifferntaste 1...
Seite 313 28 Anhang * Dieser Hotkey ist nur anwendbar, wenn das Gerät sich in den Testparametern befindet. Wurde zuletzt an dem ARGUS eine Copper Box betrieben, so erscheint ein zusätzlicher Sofktey <Copper Box>; hier findet man alle Informationen zur zuletzt angeschlossenen ARGUS Copper Box. Ist die Copper Box gestartet, wird über direkt die Copper Box Infoseite der aktuell angeschlossenen Copper Box...
Seite 314 Abkürzung zum Anschlussauswahlmenü Nacheinander Anzeige von ARGUS spezifischen Nacheinander Informationen. Wiederherstellen der gesicherten Nacheinander Einstellungen, siehe Seite 305. Alle Einstellungen werden auf Werks- Nacheinander einstellung zurückgesetzt, s. Seite 306. ARGUS speichert die aktuelle Messung ohne Nacheinander diese zu beenden. ARGUS 151...
Seite 315: B) Symbole
Konfiguration gefunden werden. Bspw. wegen einem falschen Serverpfad. grau varriert Ein Konfigurationsimport oder ein Test wird durch- geführt. WLAN ist aktiv. der ARGUS befindet sich im  grün WLAN Acces-Point-Modus. grau WLAN WLAN ist nicht aktiv. grau...
Seite 316 Ein Fehler ist aufgetreten. grau Aktivierung der Physik, der VL oder Service wird vorbereitet. orange Bei VoIP ist der Tx- und Rx-Wert ungleich beim QoS-Test. grün Test läuft. Test gestoppt. grün Active Probe ist aktiv und ordnungsgemäß vom ARGUS gespeist. ARGUS 151...
Seite 317: Erklärung
In der letzten Sekunde sind um Up- und Downstream FEC-Fehler  aufgetreten. grün / rot In der letzten Sekunde sind um Upstream CRC-Fehler aufgetreten. rot / grün In der letzen Sekunde sind im Downstream FEC-Fehler aufgetreten. grau Retransmission konfiguriert, aber ist nicht aktiv. blau Retransmission arbeitet. Retransmission aktiv. ARGUS 151...
Seite 318: C) Fehlermeldung: Ppp-Verbindung
Echo-Anfragen an die Gegenstelle geschickt werden.) Verbindungsende durch Abbruch von der Gegenstelle. PPP-Verb.-Ende Abbruch des PPP-Verbindungsaufbaus, da Rückkopplung PPP-Rückkoppl. entdeckt wurde. Authentifizierungsfehler: Benutzername oder Passwort falsch und PPP Anmeld.Fehler durch Gegenstelle abgelehnt. Keine PADO-Pakete empfangen. PADO Timeout Keine PADS-Pakete empfangen PADS Timeout ARGUS 151...
Seite 319: D) Fehlermeldung: Download-Test
Fehler im Header der angeforderten HTTP-Datei. http Headerfehl. Fehler beim FTP-Download: Datei oder Verzeichnis nicht ftp Datei n vorh vorhanden. Unbekannte Host-Adresse. unbek.Adresse Mögliche Ursachen: Fehler bei Adresseingabe, DNS-Auflösung funktioniert nicht oder Netzwerk nicht erreichbar. Unbekannter Download-Fehler unbek.DL-Fehler ARGUS 151...
Seite 320: E) Http-Statuscodes
Die Anfrage ist nur über eine Authentifizierung bei einem Proxy möglich. Die Anfrage des Client wurde innerhalb der vom Server vorgegebenen Zeit nicht vollständig gestellt. Anfrage des Client kann aufgrund eines Konflikts (z. B. andere Anfrage) vom Server nicht bearbeitet werden. ARGUS 151...
Seite 321 Der Server ist überlastet und kann die Anfrage des Client momentan nicht bearbeiten. Die Anfrage des Client an einen Gateway oder Proxy wurde nicht innerhalb einer vorgegebenen Zeit beantwortet. Die HTTP-Version in der Anfrage des Client wird vom Server nicht unterstützt. ARGUS 151...
Seite 322: Allgemeine Fehlermeldungen
Protok. n. mögl. unterstützt. Unbekannter Fehler aufgetreten. Unbek. Fehler Kein PPP-Verbindungsaufbau möglich. Keine PPP Verb. Testabbruch durch Benutzer. Test abgebrochen Fehler beim Start des Ping-Tests. Pingstart-Fehler Unerwarteter Abbruch der PPP-Verbindung. Fehler: PPP Verb Unerwarteter Abbruch des Ping-Tests. Pingende-Fehler ARGUS 151...
Seite 323: G) Voip-Sip-Statuscodes
ARGUS: Code-Nr. Trying Es wird versucht eine Verbindung zu erstellen. Ringing Es klingelt an der Gegenstelle. Call Being Forwarded Anruf wird weitergeleitet. Call Queued Anruf ist in Warteschleife. Session Progress Der Verbindungsaufbau läuft. Alles OK. Accepted Verbindung akzeptiert. ARGUS 151...
Seite 324 Weiterleitungsschleife erkannt. Too Many Hops Zu viele Weiterleitungen. Address Incomplete SIP-Adresse unvollständig / fehlerhaft. Ambiguous SIP-Adresse nicht eindeutig erkennbar. Busy Here Teilnehmer ist belegt. Request Terminated Anfrage abgebrochen. Not Acceptable Here Ungültiger Anrufversuch. Request Pending Anfrage wartet. Undecipherable Dechiffrierungsfehler. ARGUS 151...
Seite 325: H) Hersteller Identifikationsnummern
Does Not Exist Anywhere Teilnehmer existiert nicht mehr. Not Acceptable Unzulässiger SIP-Request. H) Hersteller Identifikationsnummern Kürzel Hersteller ALCB Alcatel (STMicroelectronics) ANDV Analog Devices BDCM Broadcom GSPN Globespan IKNS Ikanos IFTN Infineon META Metanoia STMI STMicroelectronics TSTS Texas Instruments ARGUS 151...
Seite 326: Software-Lizenzen
28 Anhang I) Software-Lizenzen Die ARGUS-Firmware enthält Code aus sogenannten „Open Source“-Paketen, die unter verschiedenen Lizenzen (GPL, LGPL, MIT, BSD, usw.) veröffentlich sind.  – – Weitere Infos finden Sie insofern mitbestellt auf der in der Lieferung enthaltenen CD- ROM (siehe Software_License.htm) oder im Internet auf der Seite ...
Seite 327: J) Abkürzungen
Automatic Medium Dependent Interface Crossing Average (dt. Durchschnitt) Bearer Capability 1. Basic Encoding Rules 2. Bit Error Rate Broadband Network Gateway Bridge BRAS Broadband Access Server BRITT Breitband Referenz-Infrastruktur-Test Telekom Bsp. Beispiel Celsius Lichtgeschwindigkeit CALL PROC CALL PROCeeding Message Conditional Access Table ARGUS 151...
Seite 328 Digital Subscriber Line Access Multiplexer Data Transmission Unit EARFCN EUTRA Absolute radio-frequency channel number Ethernet in the First Mile (Protokoll s. IEEE 802.3ah) Error Free Seconds Europäische Gemeinschaft Event Information Table ElektroG Elektro- und Elektronikgerätegesetz elektromagnetische Verträglichkeit Europäische Norm Ethernet over ATM ARGUS 151...
Seite 329 HTTP Hypertext Transfer Protocol Hauptverteiler Hertz (Einheit: elektrische Frequenz) Integrated Access Device Identifier IEEE Institute of Electrical and Electronics Engineers IGMP Internet Group Management Protocol INFO INFOrmation Message Impulse Noise Protection Internet Protokoll IPCP Internet Protocol Control Protocol ARGUS 151...
Seite 330 Mbit/s Megabit pro Sekunde Mobile Country Code MCID Malicious Call Identification Media Delivery Index (RFC 4445) MESZ Mitteleuropäische Sommerzeit Media Loss Rate Microsoft Media Server Protokoll Mobile Network Code min. Minute Modem Modulator-Demodulator Mean Opinion Score (ITU-T P.800) ARGUS 151...
Seite 331 PPPoE Active Discovery Session confirmation PADT PPPoE Active Discovery Termination Puls amplituden modulation Password Authentication Protocol Program Association Table Personal Computer Program Clock Reference Protocol Discriminator Protocol Data Unit Private Enterprise Number Packet Identifier Persönliche Identifikationsnummer Packet Loss Ratio Program Map Tables ARGUS 151...
Seite 332 Received (dt. empfangen) Sekunde Seriennummer Session Border Controller - Outbound Proxy Sending Complete Indication Service Description Table Segm. Segmented Severely Errored Second Small Form Factor Small Form-factor Pluggable SHINE Single high impulse noise event Subscriber Identity Module (dt. Teilnehmer-Identitätsmodul) ARGUS 151...
Seite 333 Tag Protocol Identifier TR-069 Technical Report 069 1. Technical Specification (dt. Technische Spezifikation) 2. Transport Stream Teletext Transceived (dt. gesendet) User Datagram Protocol Upload Uniform Resource Identifier Uniform Resource Locator VDSL: Upstreamband Universeller Serieller Bus Coordinated Universal Time ARGUS 151...
Seite 334 WebDAV Web-based Distributed Authoring and Versioning Downstreamband WEEE Waste Electrical and Electronic Equipment world wide web xDSL Sammelbegriff für verschiedene DSL-Varianten xTU-C xDSL Transceiver Unit - Central Office xTU-R xDSL Transceiver Unit Scheinwiderstand z. B. zum Beispiel Zwischenregenerator ARGUS 151...
Seite 335: K) Index
Statusanzeige ......................36 Unterstützte Standards ..................16 Verbindungsabbau ....................67 Verbindungsaufbau ....................46 Akku laden ....................11, 13, 21, 309 Akkupack ........................10 aktives Laden ..................11, 13, 309 Automatisches Laden ..................310 Befestigung ......................21 Ladegerät ......................13 Ladezustand ......................309 Lagerung ......................309 Langzeitlagerung ...................13, 309 Schutzfunktion .......................13 ARGUS 151...
Seite 336 Ein- und Ausgänge ....................15 einschalten ......................17 Einstellungen ..................288, 290, 298 Gewicht ......................... 15 MAC-Adressen ....................39, 96 ARGUS Manager ......................303 ARGUS-Status ......................312 ASCII ..........................93 Asymmetrie-Umschaltung ................... 251 ATM ........................80, 89 Bitrate ........................59 mit Ethernet ......................
Seite 337 Timeout .........................93 User Class Information ..................93 Vendor ID ......................93 Vendor Info ......................93 DiffServ ........................180 DIN EN 50419 .......................12 Displaybeleuchtung .......................17 DNS Server ........................93 Download ........................139 Fehlermeldungen ....................319 Download-Dateiname ....................139 Downloadrate ....................142, 150, 230 DSCP ...........................180 Einleitung .......................35 DSL-Modem-States .......................49 ARGUS 151...
Seite 338 Cloud-Update ...................... 291 Flowcontrol ........................76 Flusskontrolle ........................ 76 Fragmentierung ......................131 Frequenzband ......................110 FTP-Download ....................106, 148 Ergebnisse ......................151 FTP-Server ......................106, 156 FTP-Upload ......................106, 152 Ergebnisse ..................155, 161, 162 Funktionsumfang ......................1 ARGUS 151...
Seite 339 Internet Telefonie Service Provider ................175 Internetadresse ........................9 IP ........................89, 304, 306 eigene ........................92 IPoA ..........................89 IP-Ping .........................106, 129 Ergebnisse ......................132 Ergebnisse speichern ..................134 Testparameter .....................129 zugewiesene Konfiguration ...................99 IP-Statistiken .........................96 IP-Tests ........................129 IPTV ..........................106 Aktuelle RTP- Verlustrate ..................197 ARGUS 151...
Seite 340 Kabeltests ........................271 Kabeltypen ........................239 Kabeltypenliste ......................239 Kapazitätsbelag ....................240, 272 Kapazitätsprüfung ....................... 243 Kleinbuchstaben ................25, 32, 68, 130, 281 Kleinschreibung ......................91 Klingellautstärke ......................301 Kollisionen ........................78 Konfigurationsimport ....................309 Automatischer Konfigurationsimport ............291, 292 ARGUS 151...
Seite 341 Listen Port ........................176 Lithium ...........................13 Loop MAC-Modus ......................117 Protokollunabhängige Parameter ................116 Schicht 1 (L1) ......................116 Schicht 2 (L2) ......................116 VLAN ID ......................117, 118 VLAN Modus .......................117 VLAN Priorität ....................118, 119 Loop attenuation ......................62 LTE ..........................110 Aufbau der LTE-Verbindung ................111 ARGUS 151...
Seite 342 Outbound Proxy ......................175 Output Power ......................59, 62 PADI ..........................98 PADO ..........................98 PADR ..........................98 PADS ..........................98 PADT ..........................98 Paketumlaufzeit ......................133 Parallele Tests ....................228, 234 PCR Jitter ........................222 Physik ....................... 34, 79, 80 ARGUS 151...
Seite 343 Reg. Expire ........................177 Registrar ........................175 Relative capacity .....................59, 62 Remote Port ........................177 Resync ........................61, 63 Retranmission (G.INP) ....................61, 64 R-Faktor ........................172 R-Messung ........................238 RoHS ..........................12 RoHS-Konformität ......................15 Router NAT ........................43 SIP Port .........................43 RTCP ...........................189 RTCP-Statistiken ......................186 RTP ........................172, 189 ARGUS 151...
Seite 344 SNR margin ......................60, 62 SNR/Ton ........................57 Softkeys ........................19, 21 Doppelbelegung ....................19 Software Lizenzen ...................... 326 Spannung Gleichspannungsbereich ..................16 Spannungsmessbereich ..................16 Spannungsversorgung ....................15 Speichername ......................281 Sprachcodec ....................... 183, 189 Sprachqualität ......................183 ARGUS 151...
Seite 345 V/2-Wert ......................265 Verstärkung ......................261 Zoom ........................262 Temperatur Akkuladen ....................15 Testergebnis an den PC senden .................282 Testergebnis löschen ....................283 Testergebnis speichern ....................281 Testergebnisse ....................280, 306 Tests ..........................106 Testübersicht .......................311 Textbrowser .........................106 Timeout ........................123, 135 ToS ..........................180 TR-069 .........................100 ACS ........................100 ARGUS 151...
Seite 346 VLAN ........................79, 90 VLAN ID ........................44, 90 VLAN Priorität ....................... 90 VLAN TPID ........................91 VLAN-Priorisierung ..................... 181 VL-Defaultkonfiguration ....................82 VL-Profil ........................106 VL-Profile ........................ 79, 81 VNC-Server ........................ 300 VoD ..........................220 Profil ......................220, 221 ARGUS 151...
Seite 347 Vorhan. Regist. entf.....................177 VPI/VCI ........................79, 89 VPI/VCI Scan .......................123 Ergebnisse ......................124 Widerstandsprüfung ....................243 WINplus ........................280 WLAN ........................285, 299 Kanal ........................300 Kennwort ......................300 SSID ........................300 x-Achse Frequenz .......................55 Töne ........................55 x-Achsen-Beschriftung ....................55 x-Achsen-Zoom .....................52, 248 xDSL-Trace ........................48 y-Achsen-Zoom .....................53, 248 ARGUS 151...
Seite 348 Zeitstempel ........................47 Ziffernblock ........................18 Zifferneingabe ....................... 18 Zoom ..........................53 ARGUS 151...
