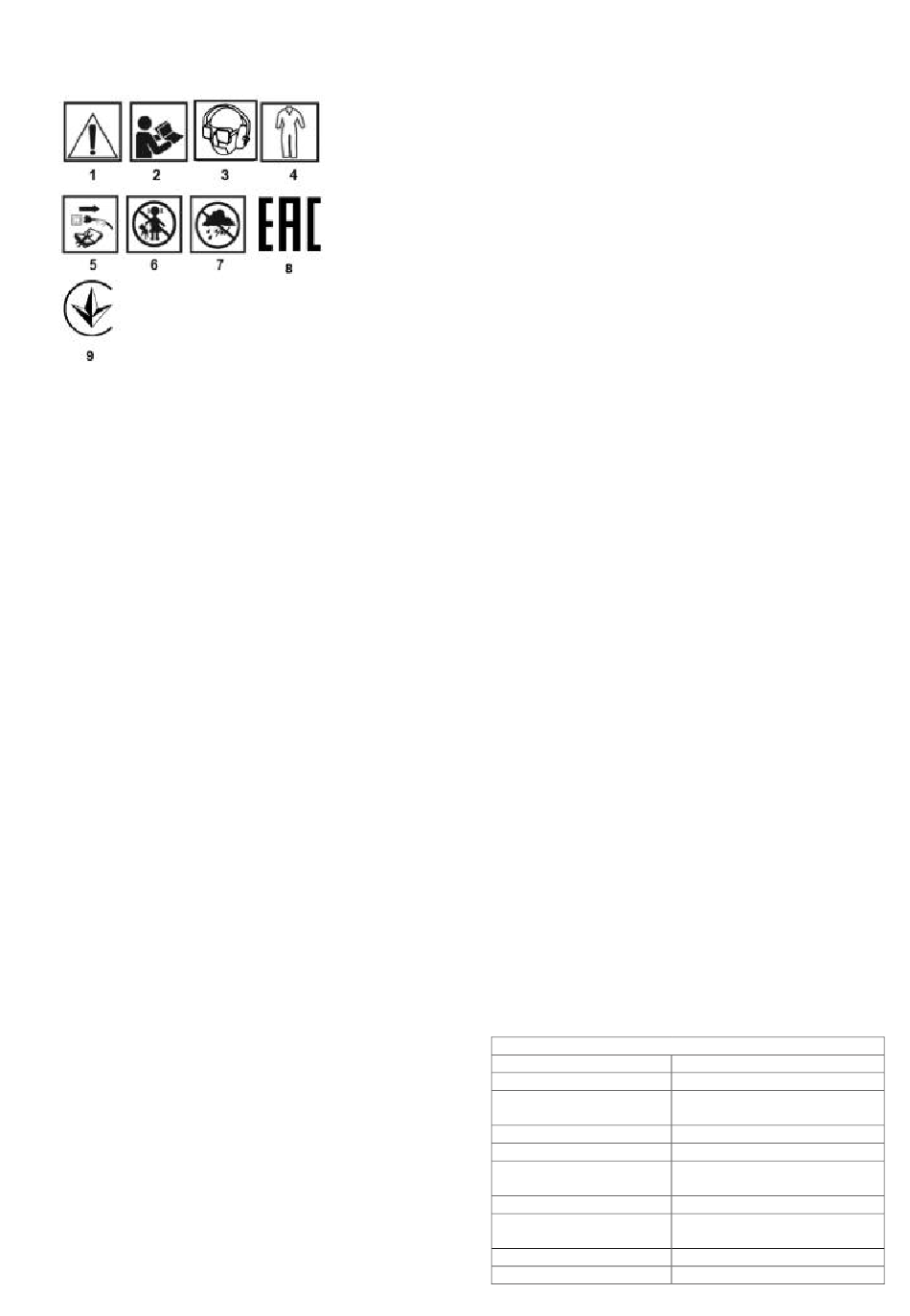

1. Precaución: tome precauciones especiales
2. ADVERTENCIA: Lea las instrucciones de uso
3. Utilice equipo de protección personal (gafas de seguridad,
protección auditiva, mascarilla antipolvo)
4. Utilice ropa protectora
5. Desenchufe el cable de alimentación antes de realizar el
mantenimiento o la reparación de la herramienta
6.Mantenga a los niños alejados de la herramienta
7. Proteja la herramienta de la humedad
8. Marca de certificación EAC.
9. Marca de certificación del mercado ucraniano.
CONSTRUCCIÓN Y USO
La lijadora orbital delta es una herramienta eléctrica portátil
accionada por un motor conmutador monofásico. La lijadora
no requiere conexión a tierra de protección (clase de
aislamiento II). La lijadora orbital delta está diseñada para
el lijado de acabado de superficies de productos de madera,
el pulido de superficies de madera barnizadas, el pulido de
acabado de superficies metálicas barnizadas, la eliminación
de óxido o marcas de barniz antes de repintar, etc. Sus
ámbitos de aplicación son los trabajos de renovación y
construcción, la carpintería y todos los trabajos en el ámbito
de la actividad amateur independiente (bricolaje).
La lijadora no debe utilizarse para lijar materiales que
contengan magnesio, amianto, yeso o superficies recubiertas
de yeso.
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La siguiente numeración se refiere a los componentes de la
máquina que se muestran en las páginas gráficas de este
manual.
1. Interruptor
2. Puerto de extracción de polvo
3. Plataforma de trabajo
4. Adaptador
* Pueden producirse diferencias entre la ilustración y el producto.
ACCESORIOS Y EQUIPAMIENTO
• 1. Papel abrasivo -
• 2. Adaptador -
PREPARACIÓN PARA EL TRABAJO
FIJACIÓN DEL PAPEL DE LIJAR
La lijadora está equipada con una base de velcro, por lo que solo
se debe utilizar papel de lija adecuado.
• Cierre el papel de lija contra la almohadilla de lijado (3).
• Coloque el papel de lija de manera que sus orificios (a) queden
alineados con los de la almohadilla de lijado.
• Presione el papel contra la almohadilla de lijado (3) (fig. A).
• Asegúrese de que los orificios del papel de lija y la base de
trabajo estén completamente alineados para permitir la salida
del polvo.
El papel de lija debe quedar bien ajustado a la base de lijado.
EVACUACIÓN DEL POLVO
12 unidades
1 unidad
38
Utilice papel de lija perforado para que el polvo pueda llegar al
puerto de extracción de polvo (2) a través del pie de trabajo (3).
También puede conectar un sistema de extracción de polvo
externo conectándolo al adaptador (4).
FUNCIONAMIENTO / AJUSTES
ENCENDIDO / APAGADO
La tensión de red debe corresponder a la tensión nominal
indicada en la placa de características de la lijadora.
• Encendido: pulse el botón de encendido/apagado (1) hasta la
posición I (fig. B).
• Apagado: pulse el botón de encendido/apagado (1) hasta la
posición O.
TRABAJO CON LA LIJADORA ORBITAL
• Toda la superficie de lijado debe descansar sobre la superficie
de trabajo.
• Encienda la lijadora y, aplicando una presión moderada,
muévala sobre la pieza de trabajo.
• Cuando termine de lijar, reduzca la presión sobre la lijadora,
levántela y solo entonces apáguela.
FUNCIONAMIENTO Y MANTENIMIENTO
Desconecte la máquina de la red eléctrica antes de realizar
cualquier ajuste, operación o reparación.
• Lo mejor es limpiar la lijadora con un cepillo suave o un chorro
de aire comprimido.
• No utilice agua ni productos químicos para la limpieza.
• Limpie la lijadora con regularidad, preferiblemente después de
cada uso.
• Mantenga siempre limpia la lijadora y sus ranuras de
ventilación.
• Guarde siempre la lijadora en un lugar seco y fuera del alcance
de los niños.
• Si se producen chispas excesivas en el conmutador, haga que
una persona cualificada compruebe el estado de las escobillas
de carbón del motor.
SUSTITUCIÓN DE LA BASE DE TRABAJO
Si el pie de apoyo (3) está dañado, debe sustituirse
inmediatamente.
• Retire los tornillos que fijan el pie de trabajo (3).
• Retire y sustituya el pie de trabajo por uno nuevo.
•
Apriete los tornillos de fijación.
SUSTITUCIÓN DE LAS ESCOBILLAS DE CARBONO
Las escobillas de carbón del motor desgastadas (menos de
5 mm), quemadas o
inmediatamente. Sustituya siempre las dos escobillas al
mismo tiempo.
Solo una persona cualificada debe sustituir las escobillas de
carbón utilizando piezas originales.
Cualquier tipo de avería debe ser reparada por el servicio
técnico autorizado del fabricante.
ESPECIFICACIONES TÉCNICAS
DATOS NOMINALES
Lijadora orbital Delta
Parámetro
Tensión de alimentación
Frecuencia de
alimentación
Potencia nominal
Velocidad en vacío
Número de oscilaciones a
velocidad de ralentí
Amplitud de oscilación
Dimensiones del pie de
trabajo
Clase de protección
Peso
agrietadas deben sustituirse
Valor
230 V CA
50 Hz
105 W
-1
12 000 min
-1
24 000 min
1 mm
140 x 140 x 97 mm
II
0,87 kg
