Externe Kabelanschlüsse - Buderus Logamatic TCA200 Installationsanleitung

9 Anhang
9.2 Externe Kabelanschlüsse
2

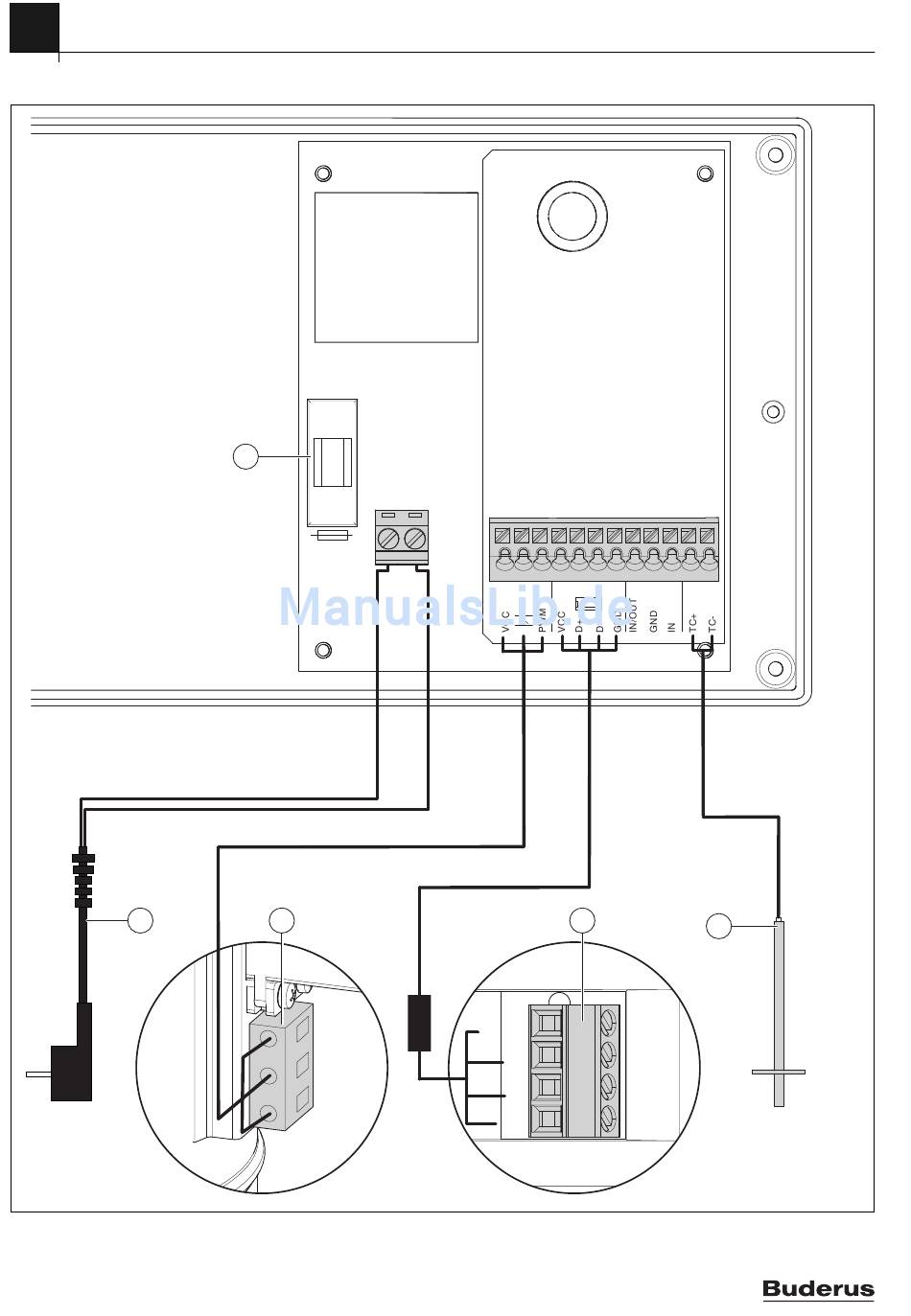

Bild 13 Anschlussplan
28
1
T1,25A
230V~
1 2
L N
3
PWM
GND
VCC
3 4 5 6 7 8 9 10 11 12 13 14
GND
4
+ 5...12 V
D+
D-
GND
Logamatic TCA200 – 6720865722 (2017/06)
5
0010014040-002
