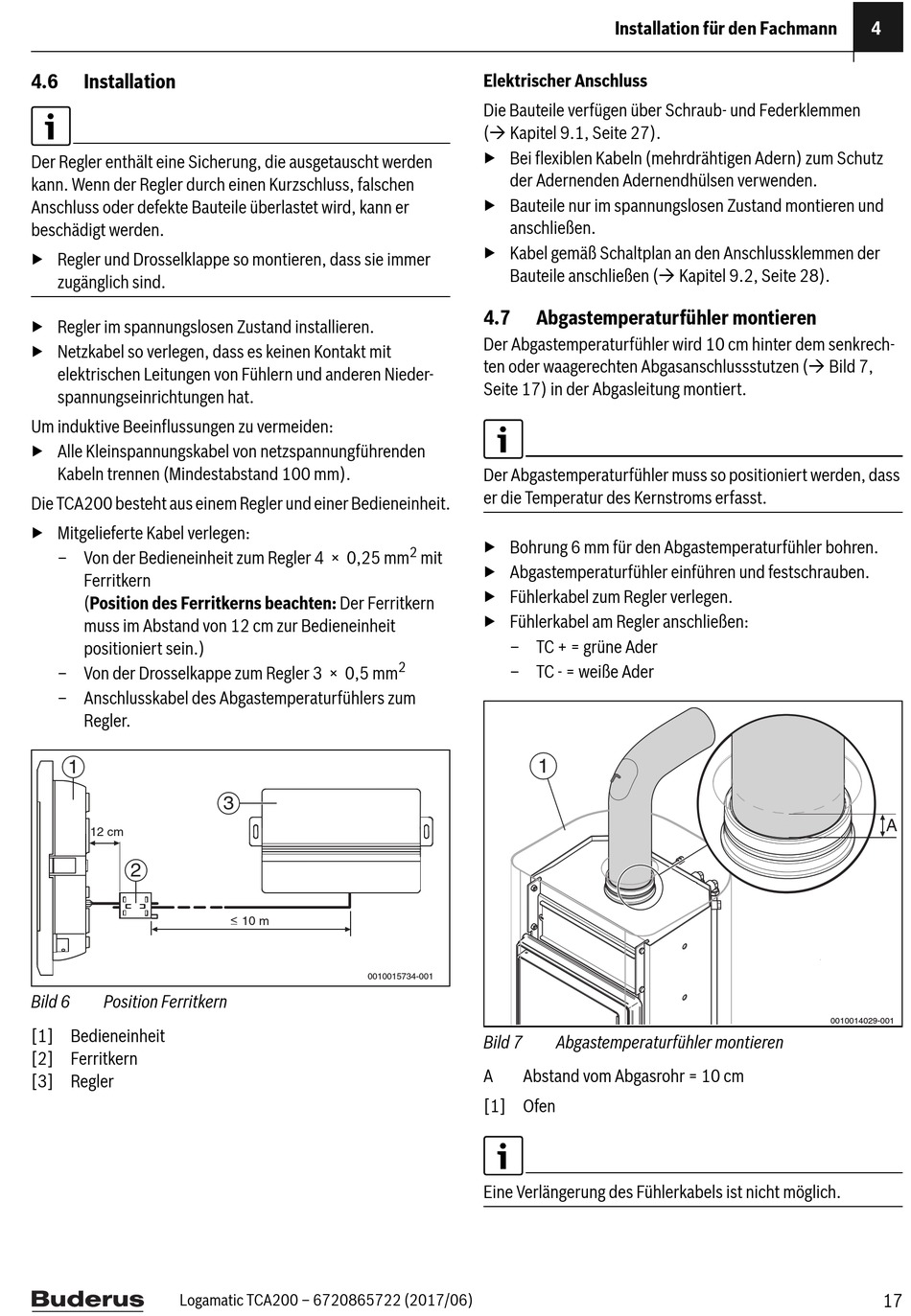

4.6
Installation
Der Regler enthält eine Sicherung, die ausgetauscht werden
kann. Wenn der Regler durch einen Kurzschluss, falschen
Anschluss oder defekte Bauteile überlastet wird, kann er
beschädigt werden.
▶ Regler und Drosselklappe so montieren, dass sie immer
zugänglich sind.
▶ Regler im spannungslosen Zustand installieren.
▶ Netzkabel so verlegen, dass es keinen Kontakt mit
elektrischen Leitungen von Fühlern und anderen Nieder-
spannungseinrichtungen hat.
Um induktive Beeinflussungen zu vermeiden:
▶ Alle Kleinspannungskabel von netzspannungführenden
Kabeln trennen (Mindestabstand 100 mm).
Die TCA200 besteht aus einem Regler und einer Bedieneinheit.
▶ Mitgelieferte Kabel verlegen:
– Von der Bedieneinheit zum Regler 4 × 0,25 mm
Ferritkern
(Position des Ferritkerns beachten: Der Ferritkern
muss im Abstand von 12 cm zur Bedieneinheit
positioniert sein.)
– Von der Drosselkappe zum Regler 3 × 0,5 mm
– Anschlusskabel des Abgastemperaturfühlers zum
Regler.
1
12 cm
2
Bild 6
Position Ferritkern
[1] Bedieneinheit
[2] Ferritkern
[3] Regler
Logamatic TCA200 – 6720865722 (2017/06)
3
<
10 m
0010015734-001
Elektrischer Anschluss
Die Bauteile verfügen über Schraub- und Federklemmen
( Kapitel 9.1, Seite 27).
▶ Bei flexiblen Kabeln (mehrdrähtigen Adern) zum Schutz
der Adernenden Adernendhülsen verwenden.
▶ Bauteile nur im spannungslosen Zustand montieren und
anschließen.
▶ Kabel gemäß Schaltplan an den Anschlussklemmen der
Bauteile anschließen ( Kapitel 9.2, Seite 28).
4.7
Abgastemperaturfühler montieren
Der Abgastemperaturfühler wird 10 cm hinter dem senkrech-
ten oder waagerechten Abgasanschlussstutzen ( Bild 7,
Seite 17) in der Abgasleitung montiert.
Der Abgastemperaturfühler muss so positioniert werden, dass
er die Temperatur des Kernstroms erfasst.
▶ Bohrung 6 mm für den Abgastemperaturfühler bohren.
2
mit
▶ Abgastemperaturfühler einführen und festschrauben.
▶ Fühlerkabel zum Regler verlegen.
▶ Fühlerkabel am Regler anschließen:
– TC + = grüne Ader
2
– TC - = weiße Ader
1
Bild 7
Abgastemperaturfühler montieren
A
Abstand vom Abgasrohr = 10 cm
[1] Ofen
Eine Verlängerung des Fühlerkabels ist nicht möglich.
Installation für den Fachmann
4
A
0010014029-001
17
