5
Inbetriebnahme
4.10.2 Regler anschließen
Der Regler verfügt über Schraub- und Federklemmen.
Um den Regler anzuschließen:
▶ Schrauben auf der Reglerrückseite entfernen, um das
Reglergehäuse zu öffnen.
▶ Netzkabel, Abgastemperaturfühler, Drosselklappe und
Bedieneinheit nach Anschlussplan ( Bild 13, Seite 28)
anschließen.
Um die Adern an den Federklemmen anzuschließen:
▶ Mit einem Schraubendreher auf die Nase der Federklemme
drücken.
▶ Ader einführen.
▶ Nase loslassen.
▶ Zugentlastung des Netzkabels in den Deckel einstecken.
▶ Deckel aufsetzen und zuschrauben.
1

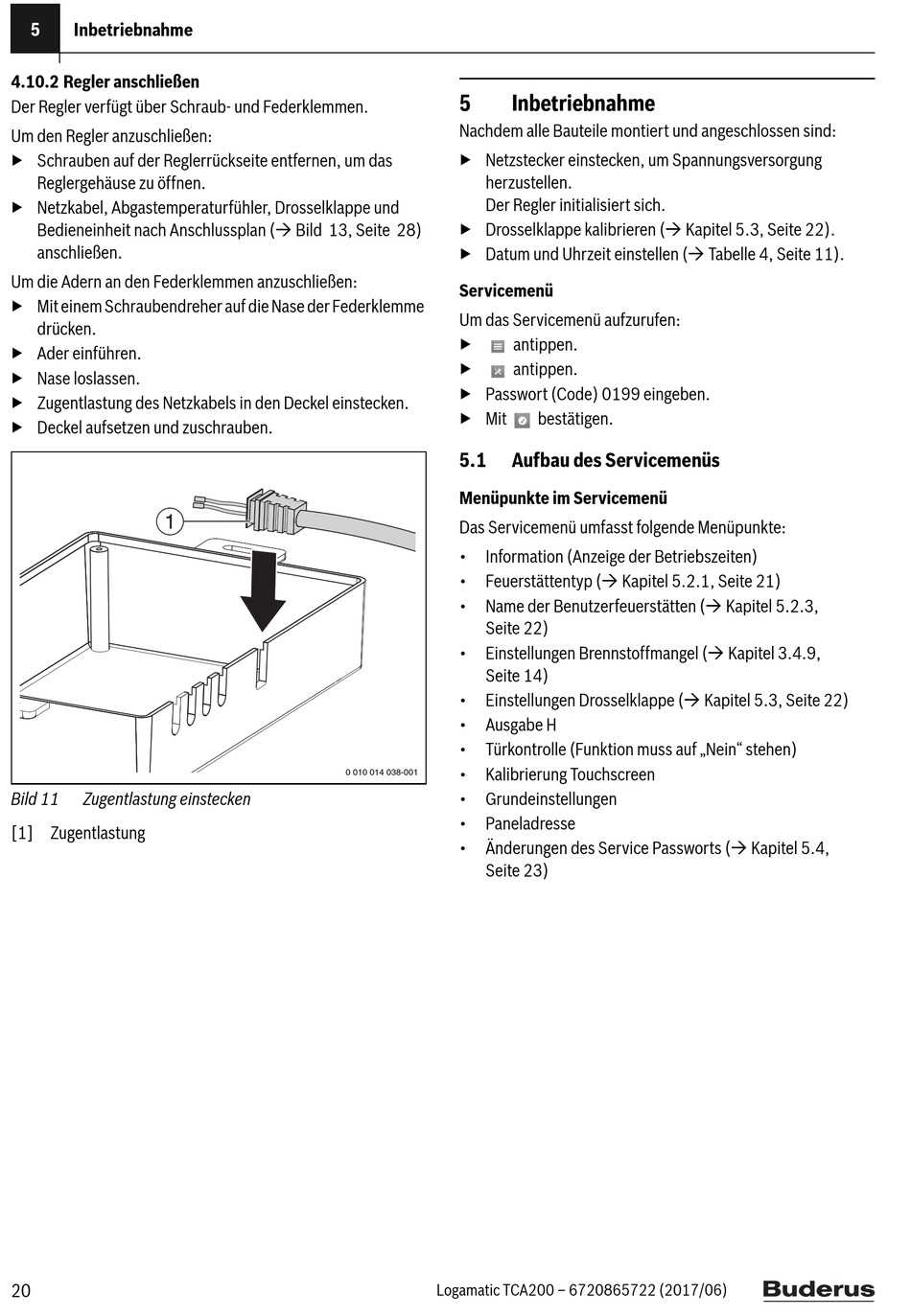

Bild 11
Zugentlastung einstecken
[1] Zugentlastung
20
5
Inbetriebnahme
Nachdem alle Bauteile montiert und angeschlossen sind:
▶ Netzstecker einstecken, um Spannungsversorgung
herzustellen.
Der Regler initialisiert sich.
▶ Drosselklappe kalibrieren ( Kapitel 5.3, Seite 22).
▶ Datum und Uhrzeit einstellen ( Tabelle 4, Seite 11).
Servicemenü
Um das Servicemenü aufzurufen:
▶
antippen.
▶
antippen.
▶ Passwort (Code) 0199 eingeben.
▶ Mit
5.1
Aufbau des Servicemenüs
Menüpunkte im Servicemenü
Das Servicemenü umfasst folgende Menüpunkte:
•
Information (Anzeige der Betriebszeiten)
•
Feuerstättentyp ( Kapitel 5.2.1, Seite 21)
•
Name der Benutzerfeuerstätten ( Kapitel 5.2.3,
Seite 22)
•
Einstellungen Brennstoffmangel ( Kapitel 3.4.9,
Seite 14)
•
Einstellungen Drosselklappe ( Kapitel 5.3, Seite 22)
•
Ausgabe H
•
Türkontrolle (Funktion muss auf „Nein" stehen)
•
Kalibrierung Touchscreen
0 010 014 038-001
•
Grundeinstellungen
•
Paneladresse
•
Änderungen des Service Passworts ( Kapitel 5.4,
Seite 23)
Logamatic TCA200 – 6720865722 (2017/06)
bestätigen.
