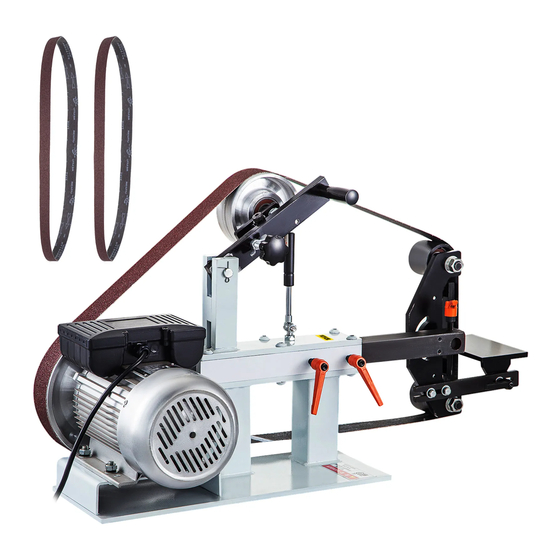

BELT GRINDER SANDER
Model:BS282
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VEVOR BS282

  • Seite 1 BELT GRINDER SANDER Model:BS282...
  • Seite 2 MODEL:BS282 This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves a clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.
  • Seite 3 First of all, thank you for purchasing the VEVOR series belt grinder sander. In order to safely, effectively and skillfully master the various performance and operation methods of the machine, fully understand the structure, function and maintenance method of each part of the machine, you must read the instructions carefully before using it.
  • Seite 4 DEVICE PARAMETER BS282 Model: 120V~/1.5kw 60Hz Motor: 220~240V/1.5kw 50Hz No-Load Speed: 0~2800 r/min 0~2800 r/min Belt line speed: 32m/s 32m/s Belt:: 82*2 inch 82*2 inch Package : Wooden box Wooden box Machine size: 920*365*520mm 920*365*520mm 1× Round Grinding Wheel 1× Round Grinding Wheel 3 sets of grinding 1×...
  • Seite 5: Package Contents

    PACKAGE CONTENTS Item BS282 Machine Extension rod Round grinding wheel Flat grinding assembly Arc grinding frame Arc grinding wheel-25mm Arc grinding wheel-40mm Guard Workbench assembly T ension handle assembly Handle Washer Spring pads Sander Belt (not shown) - 4 -...
  • Seite 6: Installation Method

    INSTALLATION METHOD 1. Place the device on a workbench or flat ground. 2. Install the guard and tension handle. - 5 -...
  • Seite 7 3. Loosen the handle on the support tube and insert the extension rod into the support tube. 4. Install the corresponding components: a) Arc Grinding Wheel Assembly i. Loosen the handle on the extension rod, install the axis of the arc grinding wheel bracket into the extension rod, and lock the handle;...
  • Seite 8 b) Round Grinding Wheel Assembly i. Loosen the handle on the extension rod. install the shaft of the round grinding wheel into the hole of the extension rod and lock the handle c) Flat Grinding Wheel Assembly i. Loosen the handle on the extension rod install the flat grinding wheel assembly into the extension rod and lock the handle install the flat grinding wheel handle and washers to the position shown in the diagram and lock it.
  • Seite 9 5. Install the table assembly to the extension rod and tighten the locking screws 6. Press down on the tension handle, install the sand belt adjust the length of the extension rod to the appropriate tension and lock the extension rod handle. 7.
  • Seite 10: Common Problems And Solutions

    OPERATE 1. According to different types of grinding, user can choose from three different grinding wheel. i. First, you need to insert the movable rod of grinding wheel, hanging on the belt and compressing the spring . ii. Second, you must pull the movable rod with maximum length. iii.
  • Seite 11 easy to make the motor stalled due to instantaneous deceleration, and will also damage the abrasive belt, so that cracks appear at the interface of the abrasive belt, and even break and fly out to hurt people. 4. The machine must be reliably grounded to prevent electric shock. 5.
  • Seite 12 when working with the BELT GRINDER SANDER. -- Wearing close-fitting clothes is mandatory. -- Always allow for reaction torque. -- Wear protection mask P2 to protect you from hazardous dusts and choose suitable acuum cleaner. LABELS ON YOUR TOOL(IF ANY) Volts Hertz Alternating current...
  • Seite 13: Fcc Information

    FCC Information: CAUTION: Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment! This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) This product may cause harmful interference.
  • Seite 14: Correct Disposal

    Correct Disposal: This product is subject to the provision of European Directive 2012/19/EU. The symbol showing a wheelie bin crossed through indicates that the product requires separate refuse collection in the European Union. This applies to the product and all accessories marked with this symbol.
  • Seite 15 EXPLODED DRAWING - 14 -...
  • Seite 16 Name Name Base Flat Grinding Wheel Support Rod Flat Grinding Wheel Shaft Flat Grinding Wheel Locking Handle Assembly Assembly Shaft Bolt-M10×30 Flat Washer Grade C-8 Nut-M10 Spring Washer-8 Compressed Gas Spring Screw-M8×16 Nut-M8 Lock Nut-M12 Lock Nut-M8 Screw-M12×25 Screw-M8×30 Spring Washer-12 Locking Handle Screw-M8×40 Assembly-M10*30...
  • Seite 17 Name Name Bearing-6206-2Rz The Handle Tensioner Fixing Plate Lock Nut-M10 Adjustment Frame Fixed Screw-M6×12 Plate Tension Wheel Adjustment Screw-M6×20 Frame Aluminum Corner Code Rectangular Spring Bearing-Axk2025+2As Seven Star Handle Tension Axle 62 Disc Nut Round Wing-M10 Tensioning Wheel Screw-M6×10 Tensioning Wheel Sleeve 64 Tensioner Guard Assembly Round Nut-M20×1.5 Tension Assembly Shaft...
  • Seite 18 Manufacturer: Shanghaimuxinmuyeyouxiangongsi Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED. C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX E-CrossStu GmbH...
