Netz (AC) anschließen
► Stets die spezifischen Bestimmungen Ihres Lands oder
Ihrer Region befolgen.
► Stets die spezifischen Bestimmungen Ihres Energieversor-
gers befolgen.
► Alle vorgeschriebenen Sicherheits- und Schutzeinrichtun-
gen (zum Beispiel automatische Leitungsschutzschalter
und/oder Überspannungsschutz-Einrichtungen) installieren.
► Den Wechselrichter mit einem geeigneten, vorgeschalteten
Leitungsschutzschalter schützen:
Modell Vorgeschalteter Leitungsschutzschalter
RPI M6A
RPI M8A
RPI M10A

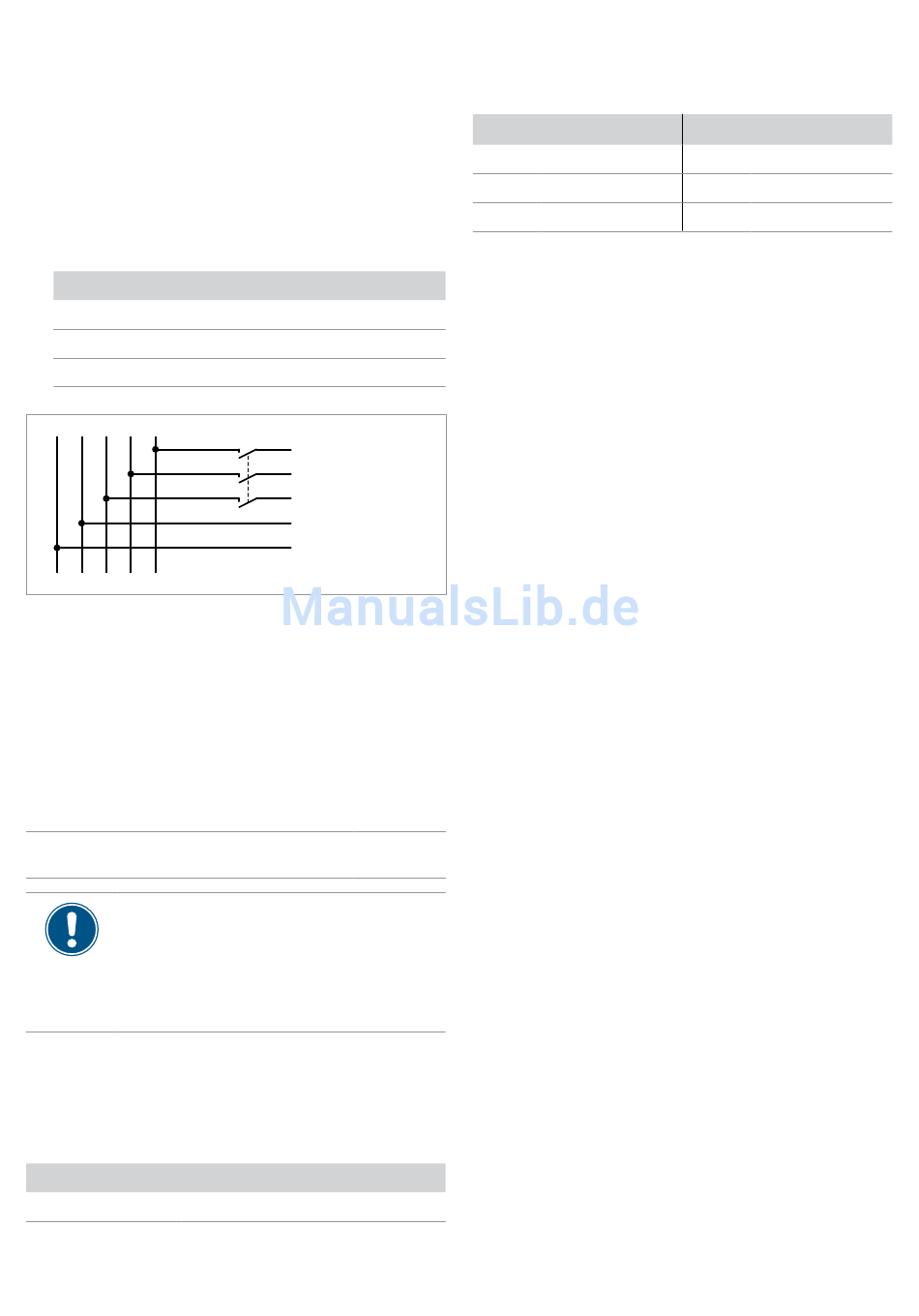

G N L1 L2 L3
Fehlerstrom-Schutzschalter
Aufgrund seiner Konstruktion kann der Wechselrichter keinen
DC-Fehlerstrom in das Netz einspeisen. Der Wechselrichter
erfüllt damit die Anforderungen nach DIN VDE 0100-712.
Mögliche Fehlerereignisse wurden von Delta in Übereinstim-
mung mit den aktuell geltenden Installationsnormen untersucht.
Die Untersuchungen haben ergeben, dass keine Gefahren
entstehen, wenn der Wechselrichter in Kombination mit einem
vorgeschalteten Fehlerstrom-Schutzschalter (FI-Schutzschalter,
RCD) Typ A betrieben wird. Der Einsatz eines Fehlerstrom-
Schutzschalters Typ B ist nicht notwendig.
Minimale Auslösestromstärke des Fehlerstrom-
Schutzschalters Typ A
Die benötigte Auslösestromstärke des Fehler-
strom-Schutzschalters hängt in erster Linie von
der Qualität der Solarmodule, der Größe der PV-
Anlage und den Umgebungsbedingungen (z. B.
Luftfeuchtigkeit) ab. Die Auslösestromstärke darf
jedoch nicht niedriger als die angegebene mini-
male Auslösestromstärke sein.
Integrierte Fehlerstrom-Überwachungseinheit
Die integrierte, allstromsensitive Fehlerstrom-Überwachungs-
einheit (RCMU) ist gemäß VDE 0126 1-1/A1:2012-02 §6.6.2
zertifiziert.
Zulässige Erdungssysteme
Erdungssystem TN-S
Zulässig Ja
12
16 A
16 A
20 A
L3
L2
zum Wechsel-
L1
richter
N
PE
≥ 100 mA
TN-C TN-C-S TT IT
Ja Ja Ja Nein
Anforderungen an die Netzspannung
3P3W Spannung
L1-L2 400 V ±20 %
AC
L1-L3 400 V ±20 %
AC
L2-L3 400 V ±20 %
AC
Kabelanforderungen
Der AC-Stecker, der mit dem Wechselrichter geliefert wird, hat
folgende technische Merkmale:
Steckertyp
Nennstrom
Minimaler / maximaler Kabel-
durchmesser
Minimaler / maximaler Draht-
querschnitt
Empfohlenes Drehmoment für
Klemmschrauben
Der AC-Stecker kann nur mit flexiblem Kupferkabel benutzt
werden.
Bei der Berechnung des Kabelquerschnitts folgende Einfluss-
größen berücksichtigen:
● Kabelmaterial
● Temperaturbedingungen
● Kabellänge
● Installationstyp
● Spannungsabfall
● Leistungsverluste im Kabel
► Immer die in Ihrem Land geltenden Installationsvorschriften
für AC-Kabel befolgen.
► Frankreich: Die Installationsvorschriften der UTE 15-712-1
befolgen. Diese Norm enthält Vorschriften zu den minima-
len Kabelquerschnitten und zur Vermeidung von Überhit-
zung durch hohe Ströme.
► Deutschland: Die Installationsvorschriften der VDE 0100-
712 befolgen. Diese Norm enthält Vorschriften zu den
minimalen Kabelquerschnitten und zur Vermeidung von
Überhitzung durch hohe Ströme.
► Australien/Neuseeland: Die Installationsvorschriften der AS/
NZS 5033:2005 befolgen. Diese Norm enthält Vorschriften
zu den minimalen Kabelquerschnitten und zur Vermeidung
von Überhitzung durch hohe Ströme.
Verwendung eines externen Netz- und Anlagenschutzes
Die deutsche Norm VDE-AR-N 4105, Abschnitt 6.1, fordert für
PV-Anlagen größer 30 kVA die Verwendung eines externen
Netz- und Anlagenschutzes mit Kuppelschalter.
Alternativ erlaubt die VDE-AR-N 4105, Abschnitt 6.4.1, die Ver-
wendung eines Wechselrichters mit internem Kuppelschalter,
wenn der interne Kuppelschalter den Wechselrichter in weniger
als 100 ms vom Netz trennt.
Dieser Wechselrichter erfüllt die Anforderungen gemäß VDE-
AR-N 4105, Abschnitt 6.4.1, wenn die folgende Firmware instal-
liert ist: DSP ≥ 1.30 / RED ≥ 1.20 / COMM ≥ 1.10. In diesem Fall
wird kein externer Netz- und Anlagenschutz benötigt.
Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19
3P4W Spannung
L1-N 230 V ±20 %
AC
L2-N 230 V ±20 %
AC
L3-N 230 V ±20 %
AC
Amphenol C16-3
≤ 25 A
11 / 20 mm
5 / 8 mm
2
≥ 0,7 Nm
