Delta RPI M6A Installationskurzanleitung Seite 14

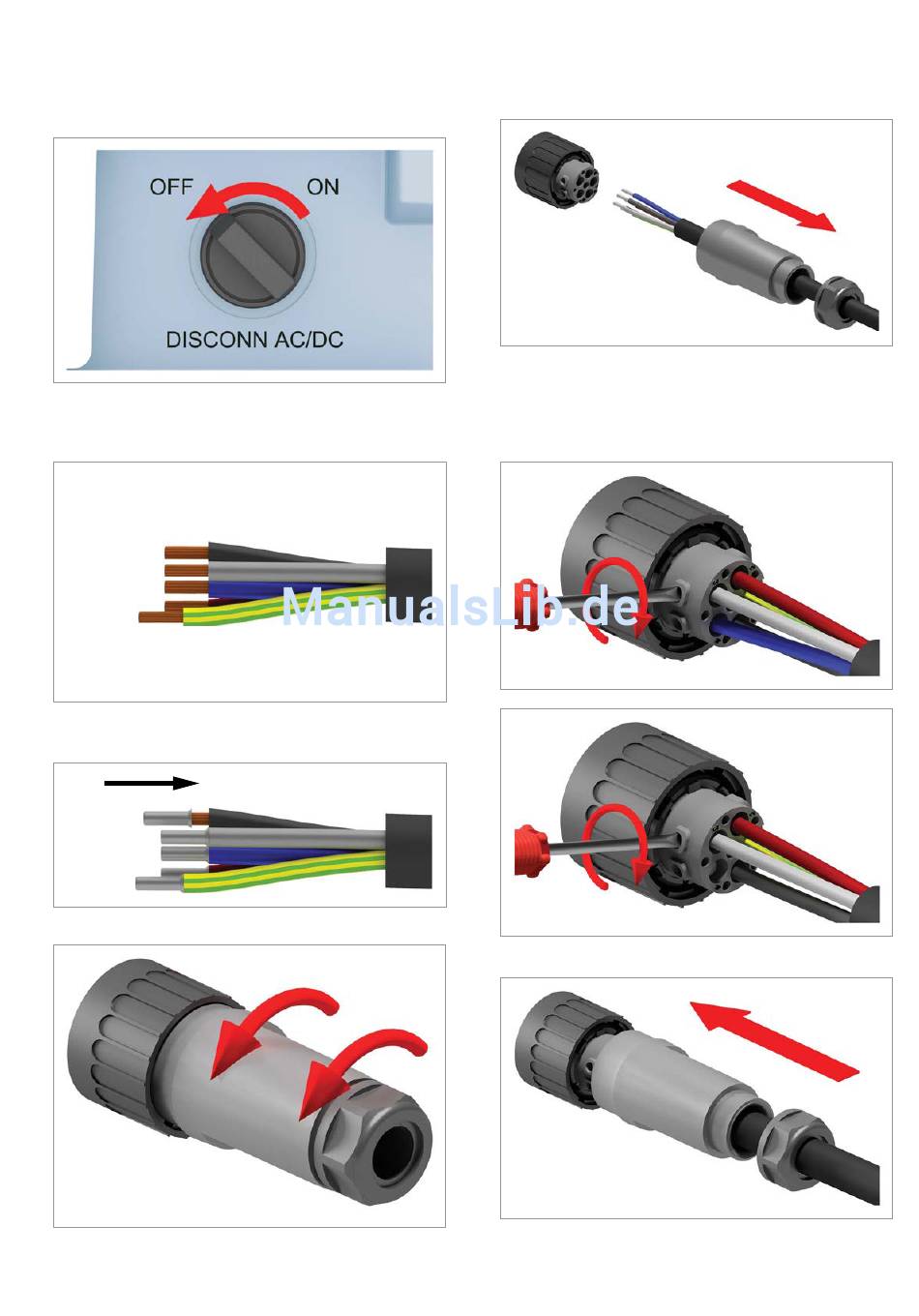

Netz (AC) anschließen
1. Den AC/DC-Trennschalter in die Position OFF (AUS) dre-
hen.
2. Die Isolierung von dem Kabel und den Drähten entfernen.
Die Drahtenden nicht verdrillen, da sich dadurch die Kon-
taktfläche mit den Aderendhülsen reduziert.
3. Die Aderendhülsen auf die Drahtenden stecken und ancrim-
pen.
4. Mutter und Gehäuse vom AC-Stecker abdrehen.
14
5. Das Kabel durch Mutter und Gehäuse ziehen.
6. Die Drähte des AC-Kabels in den korrekten Stifteinsatz
stecken und mit einem Schraubendreher anziehen.
Das erste Bild zeigt die Verdrahtung für 3-phasige Netze
mit Neutralleiter (3P4W), das zweite Bild für 3-phasige
Netze ohne Neutralleiter (3P3W).
7. Gehäuse und Mutter aufsetzen und die Mutter anziehen.
Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19
