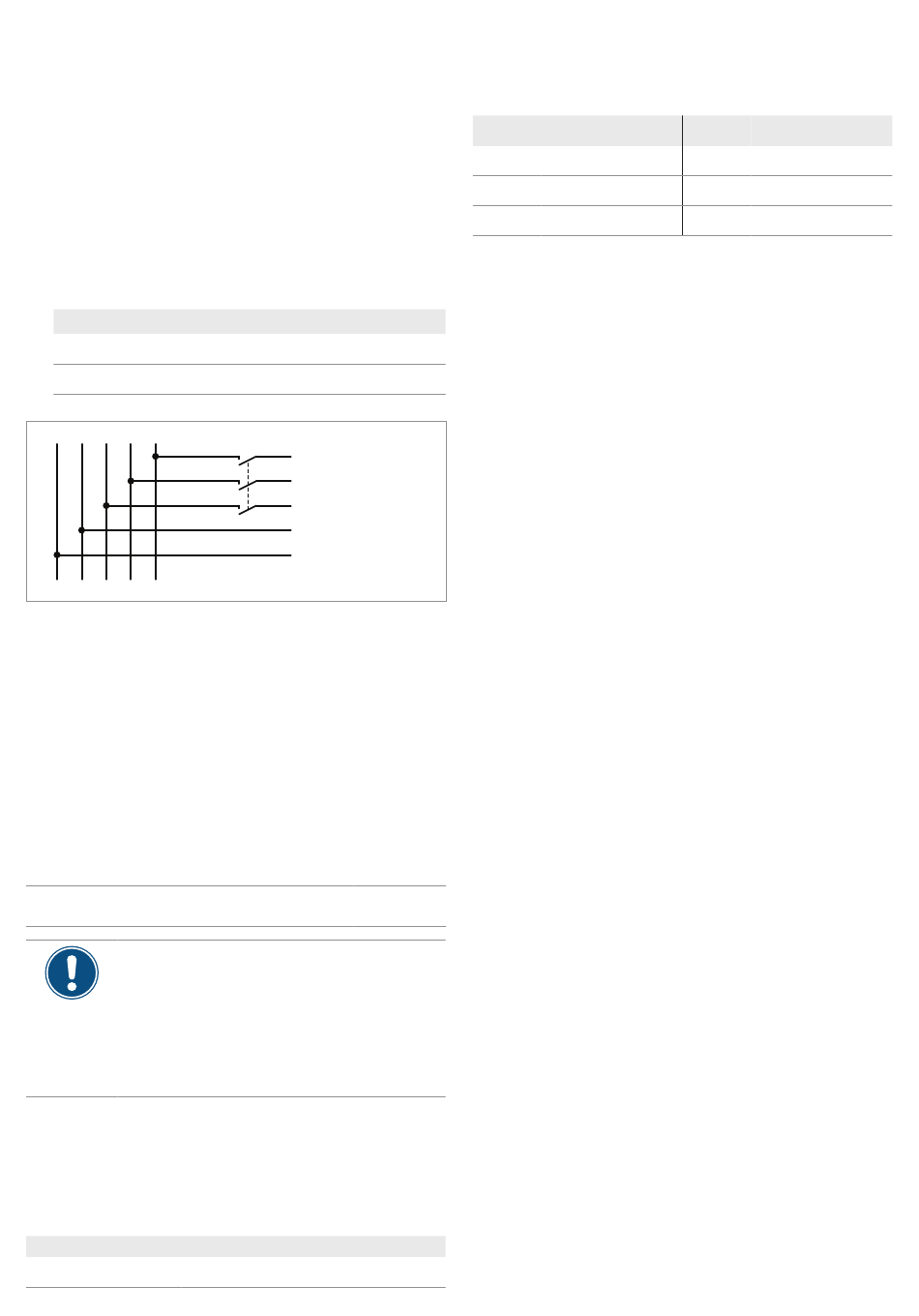

Netz (AC) anschließen
► Stets die spezifischen Bestimmungen Ihres Lands
oder Ihrer Region befolgen.
► Stets die spezifischen Bestimmungen Ihres Energie-
versorgers befolgen.
► Alle vorgeschriebenen Sicherheits- und Schutzein-
richtungen (zum Beispiel automatische Leitungsschu-
tzschalter und/oder Überspannungsschutz-Einrichtun-
gen) installieren.
► Den Wechselrichter mit einem geeigneten, vorgeschal-
teten Leitungsschutz schützen:
Modell Vorgeschalteter Leitungsschutz
RPI M6A / M8A
RPI M10A
G N L1 L2 L3
Fehlerstrom-Schutzschalter
Aufgrund seiner Konstruktion kann der Wechselrichter
keinen DC-Fehlerstrom in das Netz einspeisen. Der Wech-
selrichter erfüllt damit die Anforderungen nach DIN VDE
0100-712.
Mögliche Fehlerereignisse wurden von Delta in Übereins-
timmung mit den aktuell geltenden Installationsnormen
untersucht. Die Untersuchungen haben ergeben, dass
keine Gefahren entstehen, wenn der Wechselrichter in
Kombination mit einem vorgeschalteten Fehlerstrom-Schu-
tzschalter (FI-Schutzschalter, RCD) Typ A betrieben wird.
Der Einsatz eines Fehlerstrom-Schutzschalters Typ B ist
nicht notwendig.
Minimale Auslösestromstärke des Fehler-
strom-Schutzschalters Typ A
Die benötigte Auslösestromstärke des Feh-
lerstrom-Schutzschalters hängt in erster
Linie von der Qualität der Solarmodule, der
Größe der PV-Anlage und den Umgebungs-
bedingungen (z. B. Luftfeuchtigkeit) ab. Die
Auslösestromstärke darf jedoch nicht nied-
riger als die angegebene minimale Auslö-
sestromstärke sein.
Integrierte Fehlerstrom-Überwachungseinheit
Die integrierte, allstromsensitive Fehler-
strom-Überwachungseinheit (RCMU) ist gemäß VDE 0126
1-1/A1:2012-02 §6.6.2 zertifiziert.
Zulässige Erdungssysteme
Erdungssystem TN-S TN-C TN-C-S TT
Zulässig Ja
12
16 A
20 A
L3
L2
zum Wechsel-
L1
richter
N
PE
≥ 100 mA
IT
Nein
Ja Ja Ja
Anforderungen an die Netzspannung
3P3W Spannung
±20 %
L1-L2 400 V
AC
±20 %
L1-L3 400 V
AC
±20 %
L2-L3 400 V
AC
Kabelanforderungen
Der AC-Stecker, der mit dem Wechselrichter geliefert wird,
hat folgende technische Merkmale:
Steckertyp
Nennstrom
Minimaler / maximaler Kabeldurch-
messer
Minimaler / maximaler Drahtquersch-
nitt
Empfohlenes Drehmoment für Klem-
mschrauben
Der AC-Stecker kann nur mit flexiblem Kupferkabel
benutzt werden.
Bei der Berechnung des Kabelquerschnitts folgende Ein-
flussgrößen berücksichtigen:
●
Kabelmaterial
● Temperaturbedingungen
●
Kabellänge
● Installationstyp
● Spannungsabfall
●
Leistungsverluste im Kabel
► Immer die in Ihrem Land geltenden Installations-
vorschriften für AC-Kabel befolgen.
► Frankreich: Die Installationsvorschriften der UTE 15-
712-1 befolgen. Diese Norm enthält Vorschriften zu
den minimalen Kabelquerschnitten und zur Vermeid-
ung von Überhitzung durch hohe Ströme.
► Deutschland: Die Installationsvorschriften der
VDE 0100-712 befolgen. Diese Norm enthält Vorschrif-
ten zu den minimalen Kabelquerschnitten und zur
Vermeidung von Überhitzung durch hohe Ströme.
Verwendung eines externen Netz- und Anlagenschut-
zes
Die deutsche Norm VDE-AR-N 4105, Abschnitt 6.1, for-
dert für PV-Anlagen größer 30 kVA die Verwendung eines
externen Netz- und Anlagenschutzes mit Kuppelschalter.
Alternativ erlaubt die VDE-AR-N 4105, Abschnitt 6.4.1,
die Verwendung eines Wechselrichters mit internem Kup-
pelschalter, wenn der interne Kuppelschalter den Wechsel-
richter in weniger als 100 ms vom Netz trennt.
Dieser Wechselrichter erfüllt die Anforderungen gemäß
VDE-AR-N 4105. Es wird kein externer Netz- und Anla-
genschutz benötigt.
Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15
3P4W Spannung
L1-N ±20 %
230 V
AC
L2-N ±20 %
230 V
AC
L3-N ±20 %
230 V
AC
Amphenol C16-3
≤ 25 A
11 / 20 mm
5 / 8 mm 2
≥ 0,7 Nm
