Installation und Montage

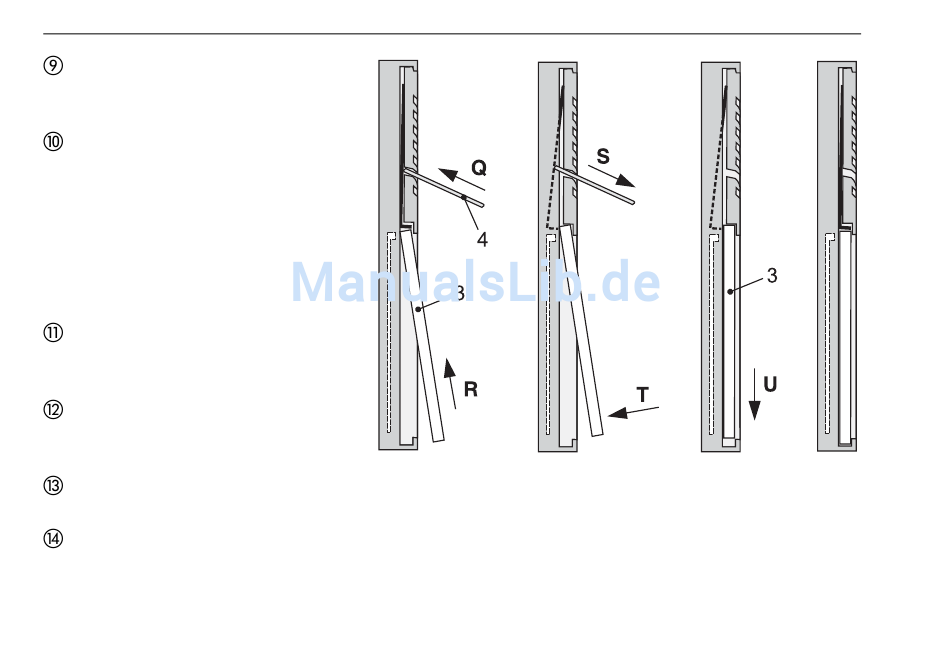

Lösen Sie den Druck von der
jetzt arretierten Beleuchtungs-
platte.
Schieben Sie den Spezial-
schlüssel (4) in die dafür vor-
gesehene Öffnung der Laut-
sprecherblende und drücken
Sie ihn in Richtung (Q) gegen
den Federdruck
schlussfeder bis zum An-
schlag.
Das Namensschildglas
lässt sich nun noch weiter in
Richtung (R) hochschieben.
Ziehen Sie den Spezialschlüs-
sel (4) in Richtung (S) aus der
Lautsprecherblende heraus.
Drücken Sie das Namensschildglas (3) in Richtung (T) gegen den Federdruck der Hal-
tefedern bis zum Anschlag in das Gehäuse hinein.
Schieben Sie das Namensschildglas nach unten in Richtung (U) in das Profil hinein,
bis es hörbar einrastet.
Das Gehäuse ist jetzt geschlossen und einsatzbereit.
