Auerswald TFS-Dialog 201 Bedienungsanleitung Seite 15

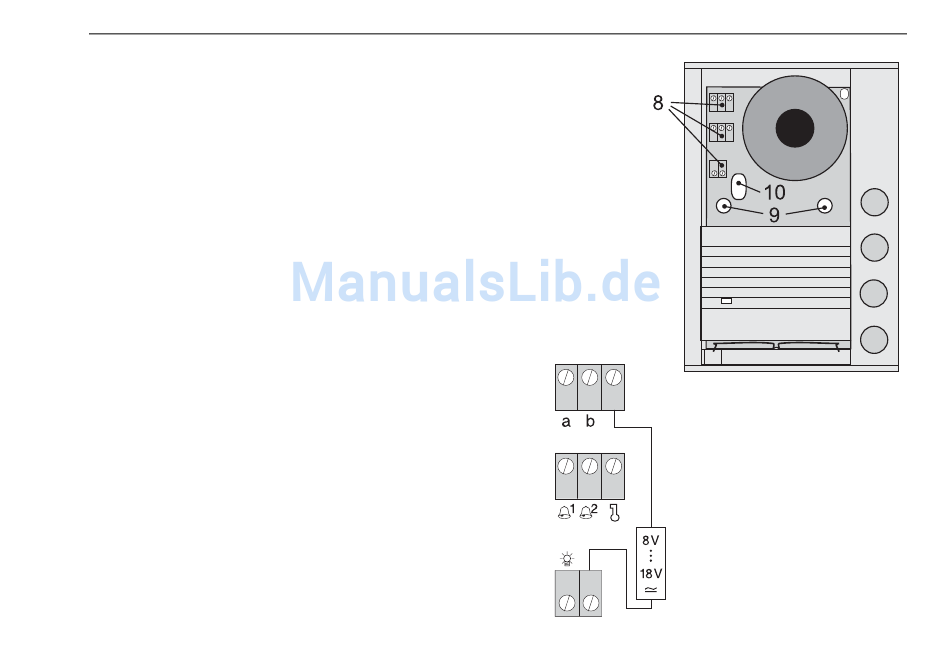

Das Gehäuse ist jetzt vollständig geöffnet.
Die für die Wandmontage erforderlichen Befesti-
gungslöcher (9), die Kabeldurchführung (10) sowie
die Anschlussklemmen (8) sind jetzt frei zugänglich.
Die Wandmontage finden Sie unter
ren an der Wand auf Seite
Den elektrischen Anschluss finden Sie unter
tel Anschließen auf Seite
Belegung der Anschlussklemmen
1 a/b-Port der TK-Anlage
2 Versorgungsspannung aus dem Klingeltrafo
3 Klingelausgang 1
4 Klingelausgang 2
5 Türöffnerausgang
6 Treppenhauslichtausgang*
Abb. 12
7 Gemeinsamer Anschluss Versorgungsspan- :
nung aus dem Klingeltrafo (common)*
TFS-Dialog 200 - Bedienungsanleitung V06 07/2015
Kapitel Montie-
16.
18.
Installation und Montage
Kapi-
1
2
3 4 5
6 7
* Beachten Sie bei Ge-
räten, die vor dem 2.
Quartal 2008 ausge-
liefert wurden, die um
180° gedrehte untere
Anschlussklemme.
15
