Installation und Montage
Wichtig
Achten Sie darauf, dass alle Anschlussleitun-
gen unterhalb der Beleuchtungsplatte liegen.

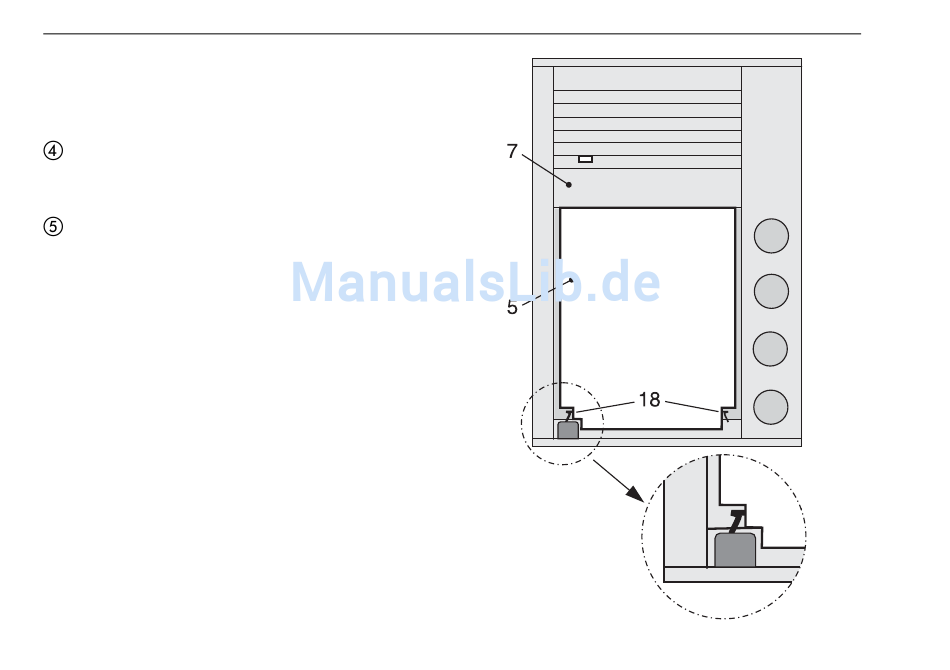

Legen Sie die Beleuchtungsplatte (5) mit
dem oberen Ende zuerst in das Gehäuse
ein.
Drücken Sie das untere Ende der Beleuch-
tungsplatte mit den Aussparungen so zwi-
schen die beiden Haltefedern (18), dass
diese sicher festgeklemmt wird.
Wichtig
Beachten Sie auch die richtige Lage der Aus-
sparungen am unteren Ende der Beleuchtungs-
platte.
Hinweis
Sollte die Beleuchtungsplatte bei der weiteren
Montage aus den Haltefedern rutschen, setzen
Sie diese wieder richtig ein, da andernfalls eine
optimale Beleuchtung nicht gewährleistet ist.
30
Abb. 29
TFS-Dialog 200 - Bedienungsanleitung V06 07/2015
Detail
