Einstellen Der Vorspur Der Vorderräder - Toro Multi-Pro 1200 Bedienungsanleitung

Einstellen der Vorspur der
Vorderräder
Prüfen Sie die Vorspur nach jeweils 100 Betriebsstunden
oder mindestens jährlich. Die Vorspur sollte 0 bis 6 mm
betragen.
1. Füllen Sie in den Behälter ungefähr 303 l Wasser ein.
2. Prüfen Sie den Reifendruck. Siehe „Prüfen des
Reifendrucks" auf Seite 14.
3. Fahren Sie das Sprühgerät mehrmals vorwärts und
rückwärts, um die A-Arme zu lockern. Fahren Sie das
Sprühgerät dann mindestens 3 m nach vorne.

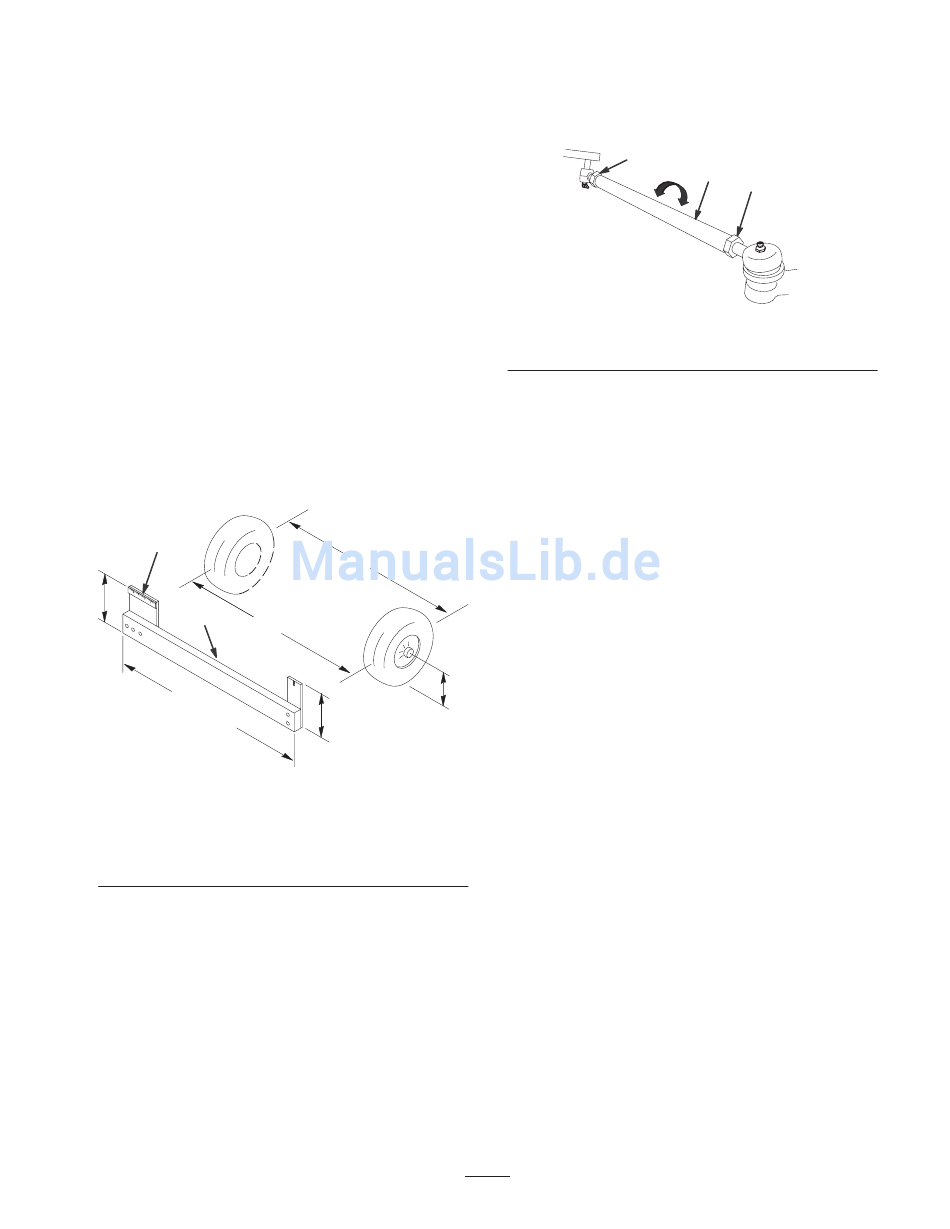

4. Messen Sie den Abstand zwischen beiden Vorderreifen
auf Achshöhe (an der Vorder- und Rückseite der
Vorderreifen) (Bild 47). Eine Messlehre ist für das hintere
Maß der Vorderreifen auf Achshöhe erforderlich.
Benutzen Sie das gleiche Maß für das genaue Vermessen
der Vorderseite der Vorderreifen auf Achshöhe (Bild 47).
Die Vorderseite der Reifen sollte 0 bis 6 mm enger als
die Rückseite der Vorderreifen sein.
6
5
4
2
132 cm
Bild 47
1. Reifenmittellinie – hinten
2. Reifenmittellinie – vorne
3. Mittellinie – Achse
4. Messlehre
1
3
5
m–5639
5. Mittellinienabstand –
Achse
6. 15 cm Lineal
39
5. Sollte die Messung nicht im angegebenen Bereich
liegen, lockern Sie zum Einstellen die Klemmmuttern
an beiden Enden der Zugstangen (Bild 48).
1
Bild 48
1. Klemmmutter
6. Drehen Sie beide Zugstangen, um die Vorderseite des
Reifens nach innen oder außen zu stellen.
Hinweis: Die Spurstangen sollten am Ende dieselbe Länge
haben.
7. Ziehen Sie bei korrekter Einstellung die Klemmmuttern
der Zugstange fest.
8. Stellen Sie sicher, dass sich die Lenkung in beide
Richtungen voll ausschlagen lässt.
2
1
m–5320
2. Zugstange
