Warten des Treibriemens

Kontrolle des Treibriemens
Prüfen Sie den Zustand und die Spannung des Treibriemens
nach dem ersten Einsatztag und dann alle 200 Betriebs-
stunden.
1. Stellen Sie das Sprühgerät auf einer ebenen Fläche ab,
aktivieren Sie die Feststellbremse, schieben Sie den
Ganghebel in den Leerlauf, stellen Sie die Pumpe und
den Motor ab und ziehen Sie den Zündschlüssel ab.
2. Drehen und prüfen Sie den Antriebsriemen auf
überdurchschnittliche Abnutzung oder Schäden.
Tauschen Sie den Riemen bei Bedarf aus.
1
2
1

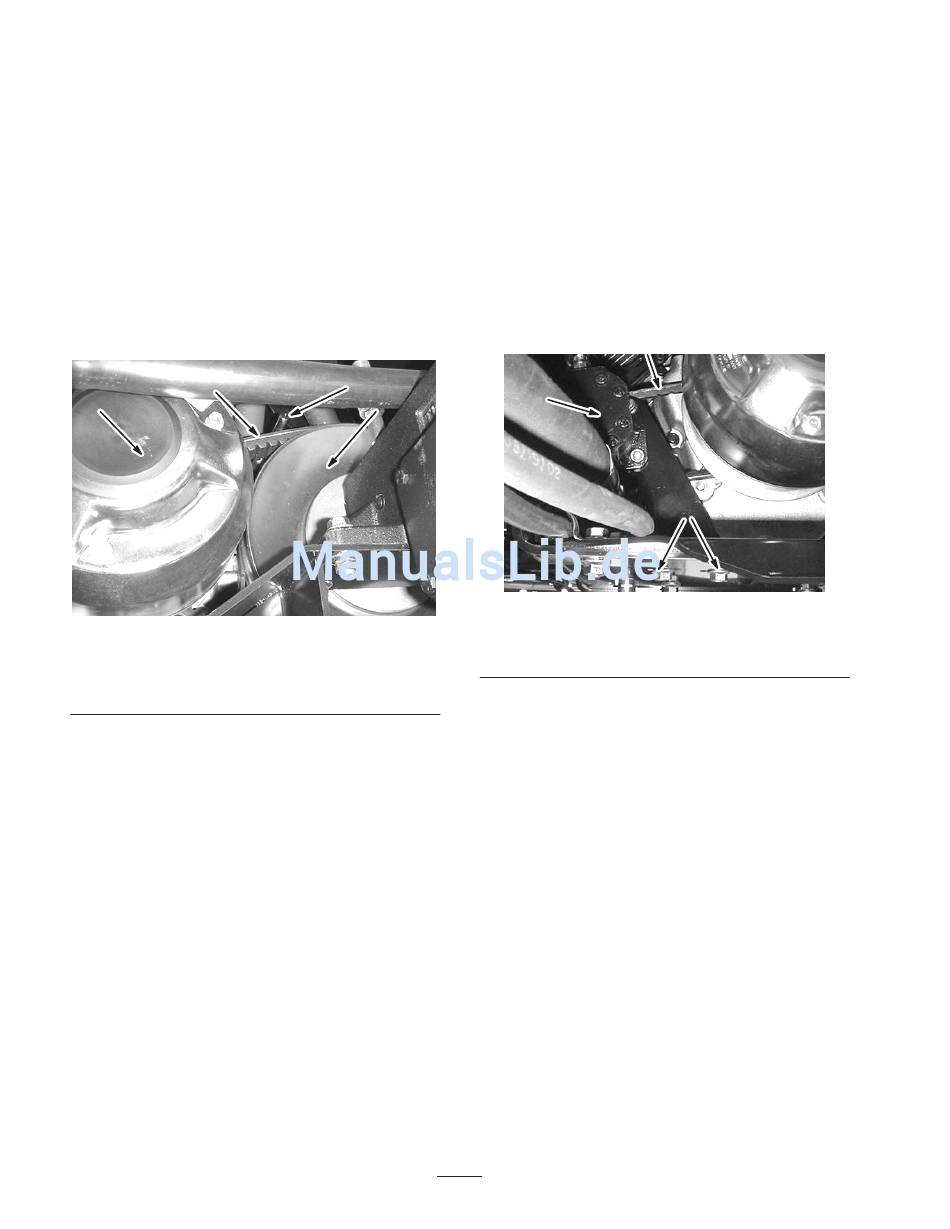

Bild 49
1. Treibriemen
2. Riemenführung (nur eine
ist abgebildet)

Austauschen des Treibriemens

1. Lockern Sie die beiden Riemenführungen in der Nähe
der sekundären Kupplung (Bild 49).
2. Drehen Sie den Riemen und verlegen ihn über die
sekundäre Kupplung (Bild 49).
3. Entfernen Sie den Riemen von der Hauptkupplung
(Bild 49).
4. Legen Sie den neuen Riemen auf die Hauptkupplung
(Bild 49).
5. Drehen Sie den Riemen und verlegen ihn über die
sekundäre Kupplung (Bild 49).
6. Ziehen Sie die Riemenführungen 1/2 cm von der
Riemenscheibe.
2
3
3. Hauptkupplung
4. Sekundäre Kupplung
40
Einstellen des
Lenkpumpenriemens
Prüfen Sie die Spannung des Lenkpumpenriemens nach
dem ersten Einsatztag und dann alle 100 Betriebsstunden.
Der Riemen sollte 5 mm durchbiegen, wenn Sie 22 N in der
Mitte des oberen Bogens aufbringen.
1. Stellen Sie die Maschine auf einer ebenen Fläche ab,
aktivieren Sie die Feststellbremse, stellen Sie den Motor
ab und ziehen Sie den Zündschlüssel ab.
2. Lockern Sie die Befestigungsschrauben der Lenkpumpe
(Bild 50).
1
2
Bild 50
1. Lenkpumpenriemen
2. Lenkpumpe
3. Bewegen Sie die Pumpe, bis der Riemen 5 mm
durchhängt, wenn Sie 22 N Kraft aufbringen. Ziehen
Sie dann die Befestigungsschrauben fest. Fangen Sie
mit der Schraube an, die dem Motorkurbelgehäuse am
nächsten ist.
3
3. Lenkpumpe:
Befestigungsschrauben
