Abschleppen des Sprühgeräts
Im Notfall können Sie das Sprühgerät über kürzere
Strecken abschleppen. Toro kann dies jedoch nicht als
normale Vorgehensweise empfehlen.
Warnung
Das Abschleppen mit zu hohen Geschwindigkeiten
kann zum Verlust der Lenkkontrolle und so zu
Verletzungen führen.
Schleppen Sie das Sprühgerät nie schneller als mit
8 km/h ab.
Zum Abschleppen des Sprühgeräts sind zwei Personen
erforderlich. Nutzen Sie einen LKW oder Anhänger, wenn Sie
die Maschine über größere Strecken transportieren müssen,
siehe „Transportieren des Sprühgeräts" auf Seite 19.
1. Befestigen Sie ein Abschleppseil am Rahmen.
2. Stellen Sie den Ganghebel in die Neutralstellung und
lösen Sie die Feststellbremse.
3. Schleppen Sie das Sprühgerät mit einer unter 8 km/h
liegenden Geschwindigkeit ab.
Bedienelemente und
Komponenten am Sprühgerät
Hebel des Hauptspritzgestänges
Mit dem Hebel des Hauptspritzgestänges schalten Sie das
Sprühsystem ein oder ab. Drehen Sie den Hebel nach
vorne, um das Sprühsystem einzuschalten. Drehen Sie ihn
nach hinten, um das Sprühsystem auszuschalten (Bild 16).
Wenn der Hebel des Hauptspritzgestänges in der Aus-
Stellung ist, zeigt die Anzeige am Spray Pro „Hold" an.
1
1. Gestängehebel
2. Pumpenschalter
3. Dosierungshandrad
Gestängehebel
Die Spritzgestängehebel befinden sich hinten am
Armaturenbrett rechts vom Fahrersitz (Bild 16). Drücken
Sie jeden Hebel nach unten, um den entsprechenden
Spritzgestängeabschnitt einzuschalten. Drücken Sie jeden
Hebel nach oben, um den Abschnitt auszuschalten. Diese
Hebel wirken sich nur auf das Sprühsystem aus, wenn Sie
den Hauptspritzgestängehebel eingeschaltet haben.
Pumpenschalter
Der Pumpenschalter befindet sich am Armaturenbrett
rechts vom Fahrersitz (Bild 16). Kippen Sie den Schalter
nach vorne, um die Pumpe zu aktivieren, oder nach hinten,
um die Pumpe anzuhalten.
Dosierungshandrad
Das Dosierungshandrad befindet sich am Armaturenbrett
rechts vom Fahrersitz (Bild 16). Drehen Sie das Handrad
im Uhrzeigersinn, um den Druck im Sprühsystem zu
erhöhen, oder drehen Sie es entgegen dem Uhrzeigersinn,
um den Druck zu verringern.
Position der Spritzgestängehub-,
Sonarspritzgestänge- und
Schaummarkiererschalter
Wenn Sie den elektrischen Spritzgestängehub, das
Sonarspritzgestänge und den Schaummarkierer einbauen,
erweitern Sie das Armaturenbrett mit Schaltern für die
Steuerung dieser Elemente. Das Sprühgerät hat an den
entsprechenden Stellen Plastikabdeckungen.
20
2
3

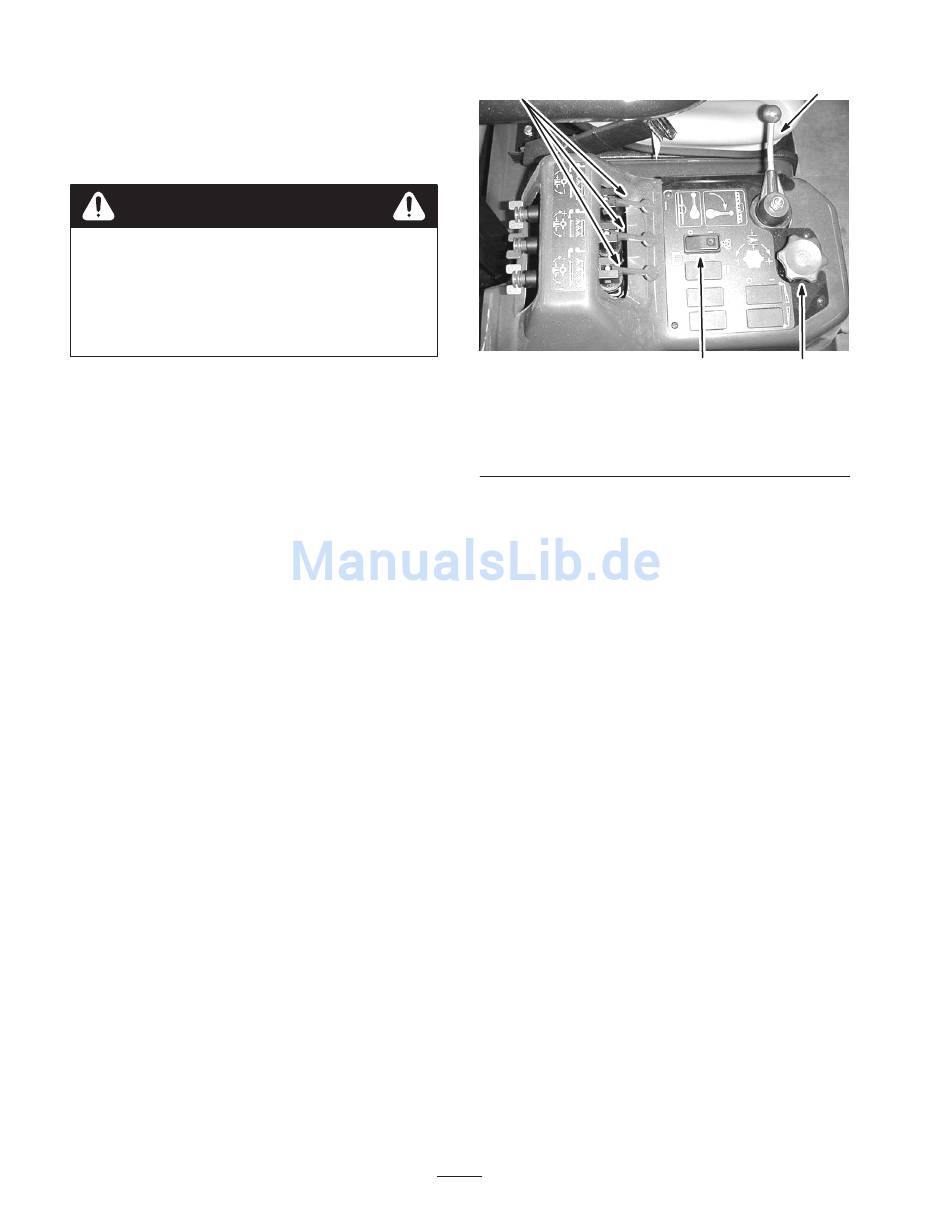

Bild 16
4. Hebel des
Hauptspritzgestänges
4
