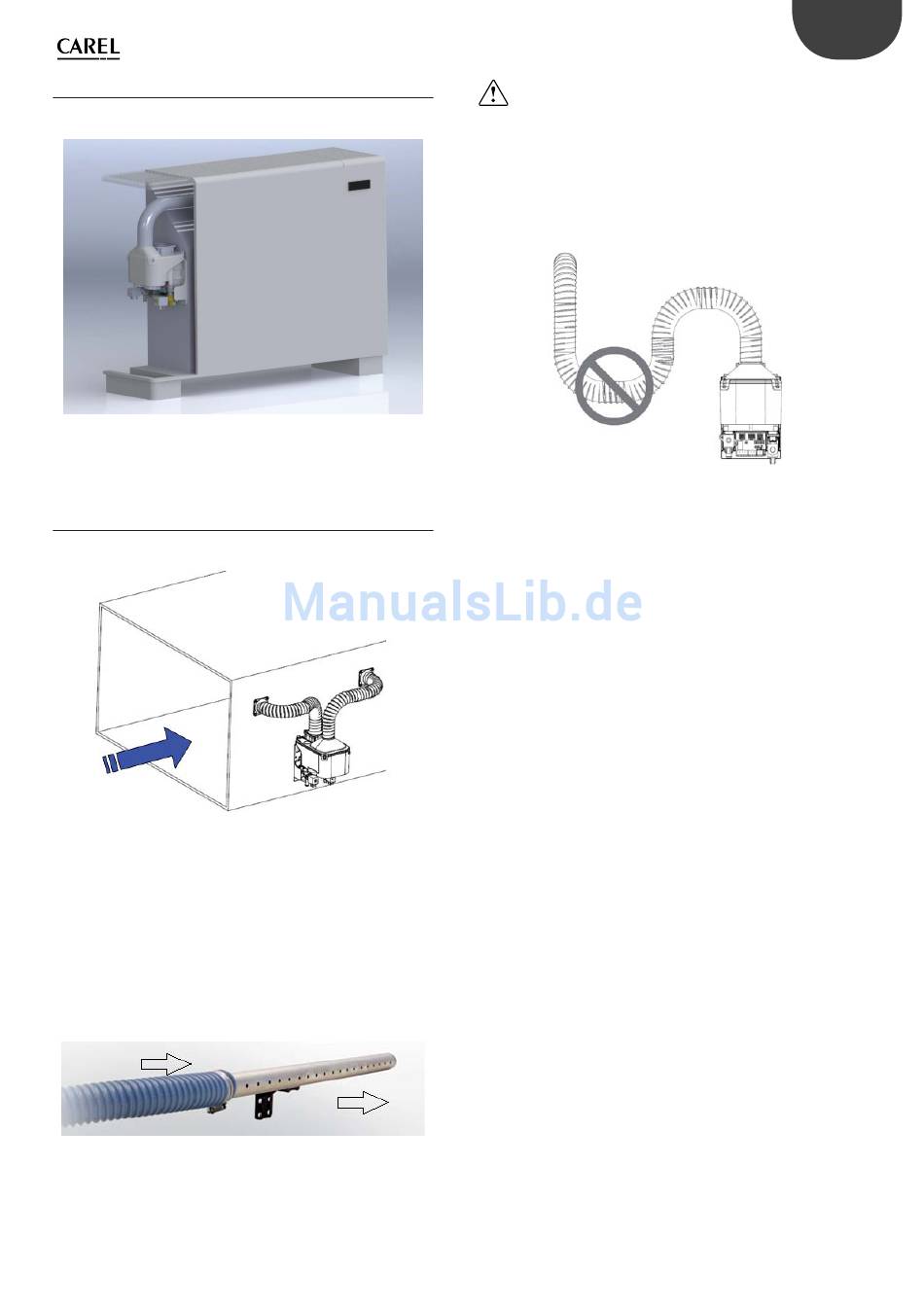

3.6 Installationsbeispiel-fan coil (UU01F)

Beispiel für Installation in Gebläsekonvektor
Fig. 3.f
3.7 Installationsbeispiel für Luftkanal
(UU01G)
Installationsbeispiel für Luftkanal.
Fig. 3.g
Den Gebläse-Eingang von humiSonic mit dem Luftkanal in einer
Position zwischen dem Hauptventilator und dem Anschluss des
Wassernebelauslasses in den Luftkanal verbinden.
Carel liefert den Konvektor (Code UUKCY00000) für die Anschlüsse
zwischen Lüfter, Luftkanal und Schlauch (Code 1312955AXX). Die Längen
und Biegungen des Schlauchs sollten auf ein Minimum reduziert werden
(max 1.2m jeder Part), um Druckverluste zu vermeiden.
Wird bei der Installation das Verteilungssystem UUKDP0**00 eingesetzt,
den Schlauch so drehen, dass die Bohrungen in Luftfl ussrichtung stehen
(siehe Abbildung).
Fig. 3.h
Achtung: Der Anschluss der Lufteinlassschläuche im humiSonic
und der Wassernebelauslassschläuche in den Luftkanal muss so
positioniert sein, dass Druckdiff erenzen vermieden werden. Übermäßige
Druckdiff erenzen könnten Systemstörungen bewirken und die
Produktion beeinträchtigen. Es empfi ehlt sich, das System (Humisonic +
Verteilung) auf Saugseite zu installieren; dabei muss genügend Platz für
die Absorption eingeplant werden. Alternativ kann das System am
Luftkanalende in der Nähe des Auslassgitters installiert werden (entfernt
vom Ventilator, um zu hohe Drücke zu vermeiden).
No sifone / No siphon
"Ultraschallvernebler für Gebläsekonvektoren"+0300056DE - rel. 1.5 - 24.06.2015
11
GER
Fig. 3.i
