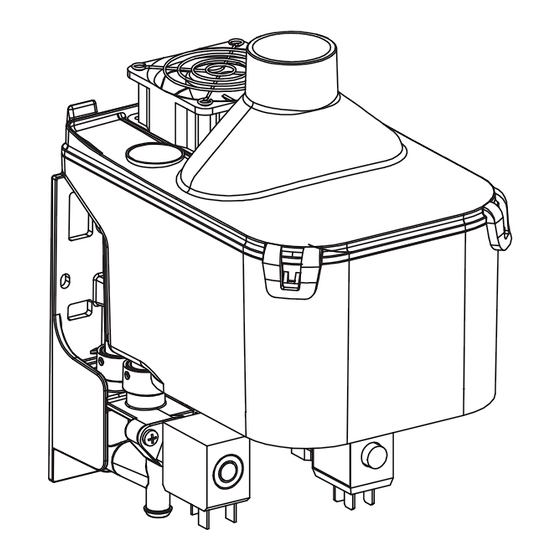

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG humiSonic Compact Ultraschallvernebler für Gebläsekonvektoren...
- Seite 3 HINWEISE ENTSORGUNG Die Befeuchter von AirBlue sind nach dem neuesten Stand der Technik gebaute Produkte, deren Betriebsanleitung in den beiliegenden technischen Produktspezifi kationen enthalten ist oder - auch vor dem Kauf - von der Homepage Der Befeuchter besteht aus Metall- und Kunststoff teilen. In Bezug auf die Richtlinie 2002/96/EG des www.swegon.de.
- Seite 5 “Ultrasound for fancoil” +0700059DE - rel. 1.1 - 29.01.2016...
- Seite 6 Fig. 1 Lieferumfang Hinweis: Bevor Sie mit der Installation fortfahren, entfernen Sie den Tank aus dem Stand und drückt die Lamellen schwarz wie gezeigt. “Ultrasound for fancoil” +0700059DE - rel. 1.1 - 29.01.2016...
-
Seite 7: Einführung Und Montage
1. EINFÜHRUNG UND MONTAGE 1.1 Ultraschallvernebler 1.4 Positionierung • Der Ultraschallvernebler eignet sich für eine Vielzahl von Anwendungen, Der Ultraschallvernebler wurde für den Einbau in Gebläsekonvektoren in denen die relative Raumfeuchte geregelt werden muss. Dazu (Fan-Coils) entwickelt. Der Zugang zum Vernebler ist nur Fachpersonal gehören beispielsweise Rechenzentren, Klimaräume, Klimaanlagen erlaubt. -
Seite 8: Montage
ANSCHLÜSSE KARTE - TANK (8-POLIGER STECKER JST) 1.6 Montage Die Ventile wie in Fig.1.d und Fig.1.e anschließen. Achtung: : Den O-Ring vor dem Abschlämmventil einfügen. 50(1)- [6] 50(2)- [7] C(1) [4] 50(2)+ [3] C(2) [8] 50(1)+ [2] Fig. 1.g Das Gehäuse B mit beiden Händen vertikal in die Befestigungsstruktur einfügen. - Seite 9 2. WASSERANSCHLÜSSE 2.1 Speisewasser ACHTUNG: Der Ultraschallvernebler muss vor der Der Ultraschallvernebler arbeitet mit entmineralisiertem Wasser. Ausführung der Wasseranschlüsse vom Stromnetz abgetrennt Normales Leitungswasser vermindert die Lebensdauer der Wandler werden. und insbesondere das Wartungsintervall für die Reinigung oder den Austausch der Wandler (je höher der Mineraliengehalt des Wassers Drain Fill über den Speisewasser-Tabellenwerten 11.b (S.
- Seite 10 VERTEILUNG DES WASSERNEBELS 3.1 Wassernebelverteiler 3.2 Konvektor Achtung: Die Leitung für den Wassernebelaustritt, der Verteiler, der Konvektor, die Kniestück-Verbindung und der Diff usor sind nicht im Lieferumfang des Ultraschallverneblers enthalten. Code Lunghezza (mm) UUKDP02500 UUKDP05300 UUKDP06100 UUKDP08500 Raccomandazioni: Fig. 3.c •...
- Seite 11 3.6 Installationsbeispiel-fan coil Achtung: Der Anschluss der Lufteinlassschläuche im humiSonic Beispiel für Installation in Gebläsekonvektor und der Wassernebelauslassschläuche in den Luftkanal muss so positioniert sein, dass Druckdiff erenzen vermieden werden. Übermäßige Druckdiff erenzen könnten Systemstörungen bewirken und die Produktion beeinträchtigen. Es empfi ehlt sich, das System (humiSonic + Verteilung) auf Saugseite zu installieren;...
- Seite 12 4. VERDRAHTUNG 4.1 Verdrahtungsstellen 4.2 Netzkabelanschluss Die korrekte Verdrahtung des Ultraschallverneblers obliegt dem Platinenanschlüsse Endhersteller gemäß geltender Gesetzgebung IEC EN 60335-1. Vor der Ausführung der Anschlüsse muss das Gerät vom Stromnetz abgetrennt werden. • Versorgungsspannung muss Etikettendaten Ultraschallverneblers (siehe Geräteseite) entsprechen. •...
- Seite 13 tLan-Bedienteilverbindung (optional) mit 30-Vdc-Versorgung (24 Vac Achtung: Für die RS485-Verbindungen im Haushalt (IEC EN 55014- gleichgerichtet) 1) und Wohnräumen (IEC EN 61000-6-3) muss ein abgeschirmtes Kabel M9 Serieller AUX-tLAN-Stecker (mit Schirm sowohl an der Bedienteil- als auch Steuerungsseite an PE M10 M10.1 - + proportionales Steuersignal/Fühler/Feuchteregler angeschlossen) mit max.
- Seite 14 5. START, BENUTZERSCHNITTSTELLE UND GRUNDFUNKTIONEN Vor der Inbetriebnahme des Ultraschallverneblers muss Folgendes 5.5 Stundenzähler-Reset des Wassertanks überprüft werden: Der Ultraschallvernebler ist mit einem Betriebsstundenzähler ausgestattet. Nach Verstreichen einer voreingestellten Anzahl von Stunden (1500) □ Wasseranschlüsse: Kap.2. Bei Wasseraustritten darf der Vernebler nicht wird eine Meldung zwecks Wartung des Tanks und Überprüfung der gestartet werden, solange das Problem nicht behoben ist und alle Piezoelemente ausgelöst (siehe Kap.
- Seite 15 6. LCD-BEDIENTEIL (OPTIONAL) 6.1 Remote-Display (UUKDI00000) 3 Anzeigestellen, nach 999 zeigt das Display für 1.000 an (es werden drei Ziff ern mit hochgestelltem Punkt zwischen der Das LCD-Bedienteil ist ein optionales ersten und zweiten angezeigt) • Wassernebelproduktion in Ausführung Zubehör und nur bei vorhandener •...
- Seite 16 6.6 Parameterzugriff und -änderung 6.7 Parameter: Wiederherstellung der Werkseinstellungen Die Konfi gurationsparameter lassen die Funktionen und den Zustand des Verneblers einstellen und regeln. Im Hauptfenster die folgenden Tasten Vom Hauptfenster aus können die werkseitigen Parameterwerte jederzeit drücken: wieder hergestellt werden. Im Hauptfenster die folgenden Tasten drücken: •...
- Seite 17 Durch die Änderung des Wertes des Parameters b0 von 0 bis 255 (Default Aktivierung des Alarmrelais: AL = Meldet eventuell vorhandene 7) können die Betriebsoptionen des Ultraschallverneblers in folgenden Alarme. SP = Meldet das Erreichen des Sollwertes. Präferenzen geändert werden: Betriebslogik des Alarmrelais: NO = Normalerweise off...
- Seite 18 b0 1. Messeinheit 2. Periodische Spülung 3. Abschlämm- 4. Aktivierung Alarmrelais 5. Alarmrelais-Logik 6. Aktivierung 7. Off = Spülung wg. 8. Selbsttest Nutzungspause erfolgt Parameter b1 EC = Spülung am Ende des ventil in AL= Alarme vorhanden NO= Normalerweise der Spülung wg. bei nächstem Start M = Minuten Produktionszyklus...
- Seite 19 b0 1. Messeinheit 2. Periodische Spülung 3. Abschlämm- 4. Aktivierung Alarmrelais 5. Alarmrelais-Logik 6. Aktivierung 7. Off = Spülung wg. 8. Selbsttest Nutzungspause erfolgt Parameter b1 EC = Spülung am Ende des ventil in AL= Alarme vorhanden NO= Normalerweise der Spülung wg. bei nächstem Start M = Minuten Produktionszyklus...
- Seite 20 7.3 Serielle Parameter Parameter ME Bereich Def. Anmerkungen Baudrate: 0 = 4800 bps; 1 = 9600 bps; 2 = 19200 bps; 3 = 38400 bps 0...3 tLAN-Adresse (bei 0 = Master) Serielle Adresse 1...207 Timeout wegen Alarm für serieller Master offl ine 0...240 Der Alarm wird nur ausgelöst, wenn die Produktion über das Netzwerk geregelt wird (siehe Kap.
-
Seite 21: Problemlösung
8.1 Problemlösung Wird Problem nicht nachstehenden Lösungsvorschlägen gelöst, muss der technische Swegon-Service kontaktiert werden. Den Vernebler und die Umgebung überprüfen. Problem Ursache Überprüfung Behebung Keine Wassernebelpro- Stromversorgungssystem Klemme M14 off en Sichtkontrolle Klemme M14 überbrücken Stromversorgung kommt nicht Die Spannung an den Eingangsklemmen Spannungsversorgung an- duktion des Verneblers messen... -
Seite 22: Wartung Und Ersatzteile
9. WARTUNG UND ERSATZTEILE 9.1 Ersatzteile Austauschverfahren: Den Vernebler ausschalten (Schalter “0”) und den Trennschalter der Ersatzteilliste der wasserführenden, elektrischen und elektronischen Stromversorgung öff nen (Sicherheitsverfahren). Bauteile Das Netzkabel der piezoelektrischen Wandler abtrennen. Den Tank aus den beiden hinteren Federn ausrasten lassen, vertikal hochheben und abziehen. - Seite 23 10. SCHALTPLÄNE 10.1 Schaltplan 230-V-Version Fig. 10.a 10.2 Schaltplan 115-V-Version Fig. 10.b “Ultrasound for fancoil” +0700059DE - rel. 1.1 - 29.01.2016...
- Seite 24 11. ALLGEMEINE DATEN UND MODELLE 11.1 Ultraschallvernebler-Modelle für Gebläsekonvektoren und elektrische Daten In der Tabelle sind die elektrischen Daten zur Versorgungsspannung und zu den Nennwerten der verschiedenen Modelle zusammengefasst. Zu beachten ist, dass einige Modelle mit anderen Spannungen versorgt werden können, was natürlich eine unterschiedliche Leistungsaufnahme und Wassernebelproduktion zur Folge hat.
- Seite 25 12. ANSTEUERUNG DES ULTRASCHALLVERNEBLERS PER NETZWERK Die in der Liste enthaltenen Variablen sind nur ein Teil aller internen Variablen. ES DÜRFEN KEINE VARIABLEN KONFIGURIERT WERDEN, DIE NICHT IN DER LISTE ENTHALTEN SIND, DA DIES DEN BETRIEB DES VERNEBLERS BEEINTRÄCHTIGEN WÜRDE. Die serielle Schnittstelle (Stecker M11) ist werkseitig mit den folgenden Parametern konfi...
- Seite 26 “D” Digitalvariablen (Modbus®: COILS) AirBlue - Modbus® Kontrollfl ag für soeben gestartet Vernebler produktionsbereit Feuchtesollwert erreicht Grüne LED Rote LED Gelbe LED Remote-EIN/AUS Niedriger Stand Hoher Stand Aux-Stand Autotest abgeschlossen Serielle BMS-Schnittstelle in tLAN-Modus Stromwandler aktiviert Stromwandlermesswert Bedienteil angeschlossen Produktion läuft Einspeisung Abschlämmung Wandler1...
- Seite 27 13. FUNKTIONSPRINZIPIEN 13.1 Ultraschallvernebelung Automatische Regelung mit Feuchtefühler Die Wassernebelproduktion ist an den angeschlossenen Feuchtefühler- Die Ultraschallvernebler zerstäuben das Wasser durch Übertragung einer messwert gebunden (TH oder Anschluss an optionale Platine). von einem Piezoelement erzeugten Welle an die Wasseroberfl äche. Auf Der Vernebler produziert Wassernebel bis zum Erreichen des der Wasseroberfl...
- Seite 28 13.4 Leistungsregelung in Serie (nur Version 13.7 Automatische Kontrolle auf undichtes mit 4 Wandlern, Dip-Schalter 8 auf Ein) Abschlämmventil und auf Durchsatz des Zulaufventils Der Wassernebeldurchsatz kann zwischen 10 % und 100 % der Nennleistung geregelt werden. Jedes Piezoelement-Paar ist für 50 % Der Parameter A9 gibt eine Mindestproduktionszeit vor (Default 1 der Gesamtproduktion zuständig.
