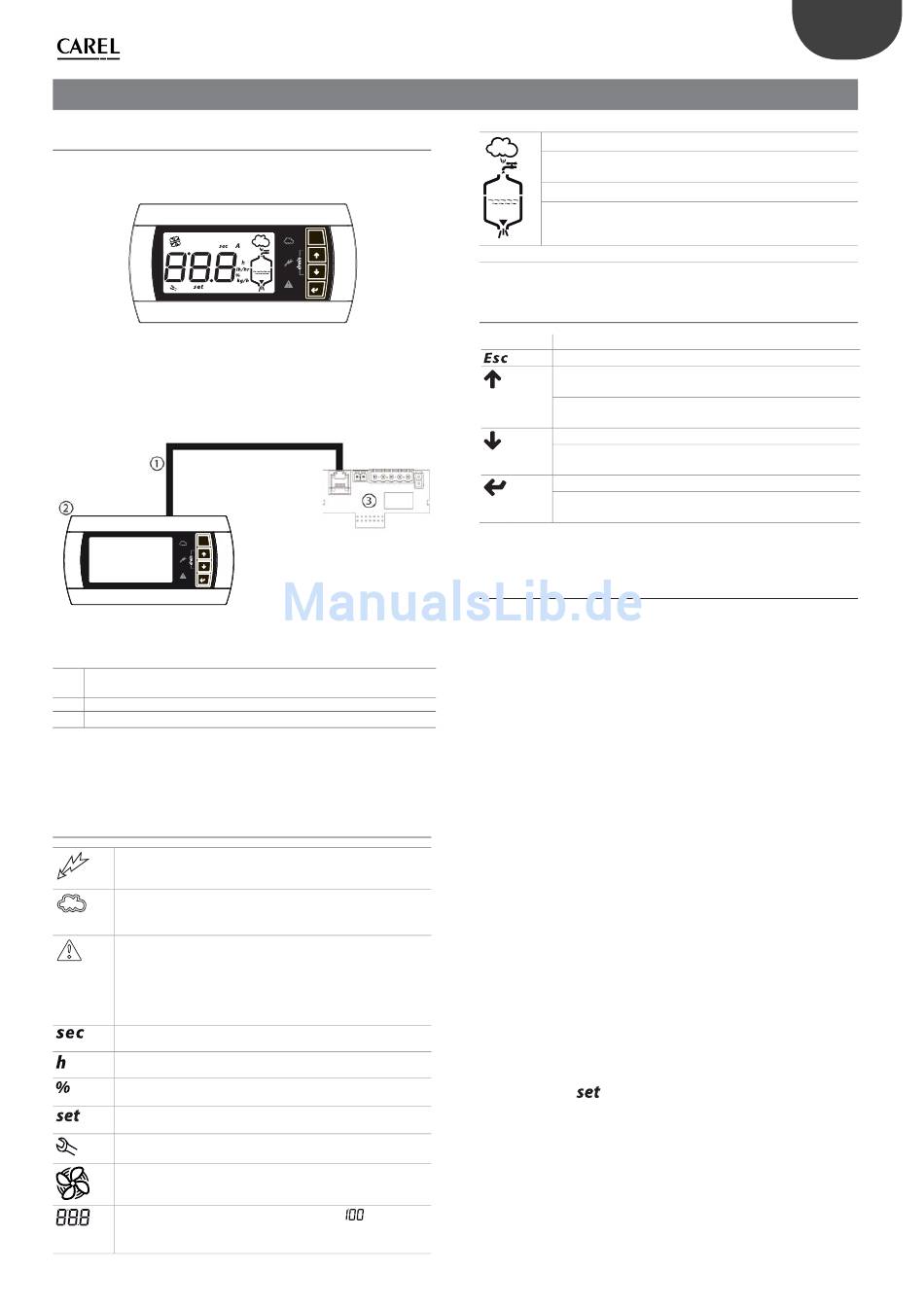

6.1 Remote-Display (UUKDI00000)

Das LCD-Bedienteil ist ein optionales Zubehör und nur bei vorhandener
Zusatzplatine (ebenfalls optional) verwendbar.
Fig. 6.a
Das Bedienteil zeigt den Zustand des Ultraschallverneblers an und kann
zur Personalisierung der Betriebsparameter verwendet werden.
ANSCHLUSS:
esc
Fig. 6.b
Legende:
1
6-poliges Telefonkabel Code S90CONN000 oder äquivalentes Kabel
(6,6 ft) (1)
von max.2 m Länge
2
Remote-Display
3
Optionale Platine
(1) Für Längen über 2 m (6,6 ft) muss ein abgeschirmtes Kabel verwendet
werden, wobei der Schirm sowohl an der Bedienteil- als auch Steuerungsseite
an PE anzuschließen ist.

6.2 Bedeutung der Symbole

Spannungsversorgung (grüne LED)
Vernebler in Betrieb (gelbe LED)
Leuchtend: Wassernebelproduktion noch nicht auf Sollwert
Blinkend: Wassernebelproduktion auf Sollwert
Alarm (rote LED)
Bei der Aktivierung eines Alarms: LED blinkend und Summer
aktiviert
Wird bei einem aktiven Alarm ESC gedrückt, wird der Summer
abgestellt und die LED leuchtet fi x; durch einen weiteren Druck
der ESC-Taste werden die Alarme resettiert (siehe Kap. 8)
Zeit in Sekunden
Stundenzähler
Wassernebelproduktion in % bezogen auf die Nennkapazität
Parameteränderung in Ausführung (Parameter-Setup)
Wartungsanforderung (Alarm vorhanden)
Leuchtend: Ventilator aktiv
Blinkend: Ventilator während Ausschaltphase aktiviert
3 Anzeigestellen, nach 999 zeigt das Display
(es werden drei Ziff ern mit hochgestelltem Punkt zwischen der
ersten und zweiten angezeigt)
6. LCDBEDIENTEIL OPTIONAL
esc
für 1.000 an
Wassernebelproduktion in Ausführung
Tankfüllung in Ausführung
Wasser im Tank vorhanden
Manuelle Abschlämmung des Tanks in Ausführung

6.3 Tasten

Taste Funktion
Rückkehr zur vorhergehenden Anzeige
UP Vom Hauptfenster aus: Anzeige der Befeuchtungswerte,
siehe nächsten Absatz
Von der Parameterliste aus: Kreisnavigation durch die Para-
meter und Änderung der Parameterwerte
DOWN Vom Hauptfenster aus: Anzeige der Befeuchtungswerte
Von der Parameterliste aus: Kreisnavigation durch die Para-
meter und Änderung der Parameterwerte
ENTER Für 2 Sekunden: Zugriff auf die Parameterliste
(PRG)
In der Parameterliste: Wahl und Bestätigung (wie mit einer
Computer-Enter-Taste)

6.4 Hauptanzeige

Das Display des Verneblers zeigt den Zustand des Steuerungssignals an.
Bei EIN/AUS- oder proportionalem Eingangssignal (A0=0, A0=1, A0=3
und abgetrenntem TH-Fühler):
•
Anzeige des Eingangssignals;
•
Tank-Stundenzähler (h);
•
Regelung der max. Wassernebelproduktion (Parameter P0) (*);
•
Regelungshysterese (Parameter P1)(*).
Bei Feuchtefühler-Eingangssignal
angeschlossen):
•
Anzeige des Feuchtefühlermesswertes;
•
Temperaturanzeige (nur TH);
•
Tank-Stundenzähler (h);
•
Regelung der max. Wassernebelproduktion (Parameter P0) (*);
•
Regelungshysterese (Parameter P1)(*);
•
Feuchtesollwert (Parameter St)(*).
Für die Rückkehr zur Hauptanzeige ESC drücken.
Über den Parameter C0 (siehe Kap. 7) kann die Hauptanzeige geändert
werden (Default: Anzeige des Eingangssignals).
Wenn der Luftbefeuchter ist deaktiviert (ON-OFF Schließer, siehe Abb.
--
4.d), zeigt das Display " " entweder zum Hauptbildschirm (LED-Anzeige:
Standby).
---
Wenn das Display " " gibt es einen Kommunikationsfehler zwischen
dem Display und Luftbefeuchter Steuerkabel. Wenn das Problem
weiterhin besteht, den Kundendienst anrufen.
(*) Zur Änderung des Parameters folgende Tasten drücken:
•
ENTER (Display: ).
•
UP oder DOWN zur Änderung des Wertes.
•
ENTER, um den neuen Wert zu bestätigen.
ESC, um zum Hauptfenster zurückzukehren. Auf die Parameter kann auch
von der Parameterliste aus zugegriff en werden (siehe Kap. 7).
15
"Ultraschallvernebler für Gebläsekonvektoren"+0300056DE - rel. 1.5 - 24.06.2015
GER
Tab. 6.a
Tab. 6.b
(A0=2, A0=3 und TH-Fühler
