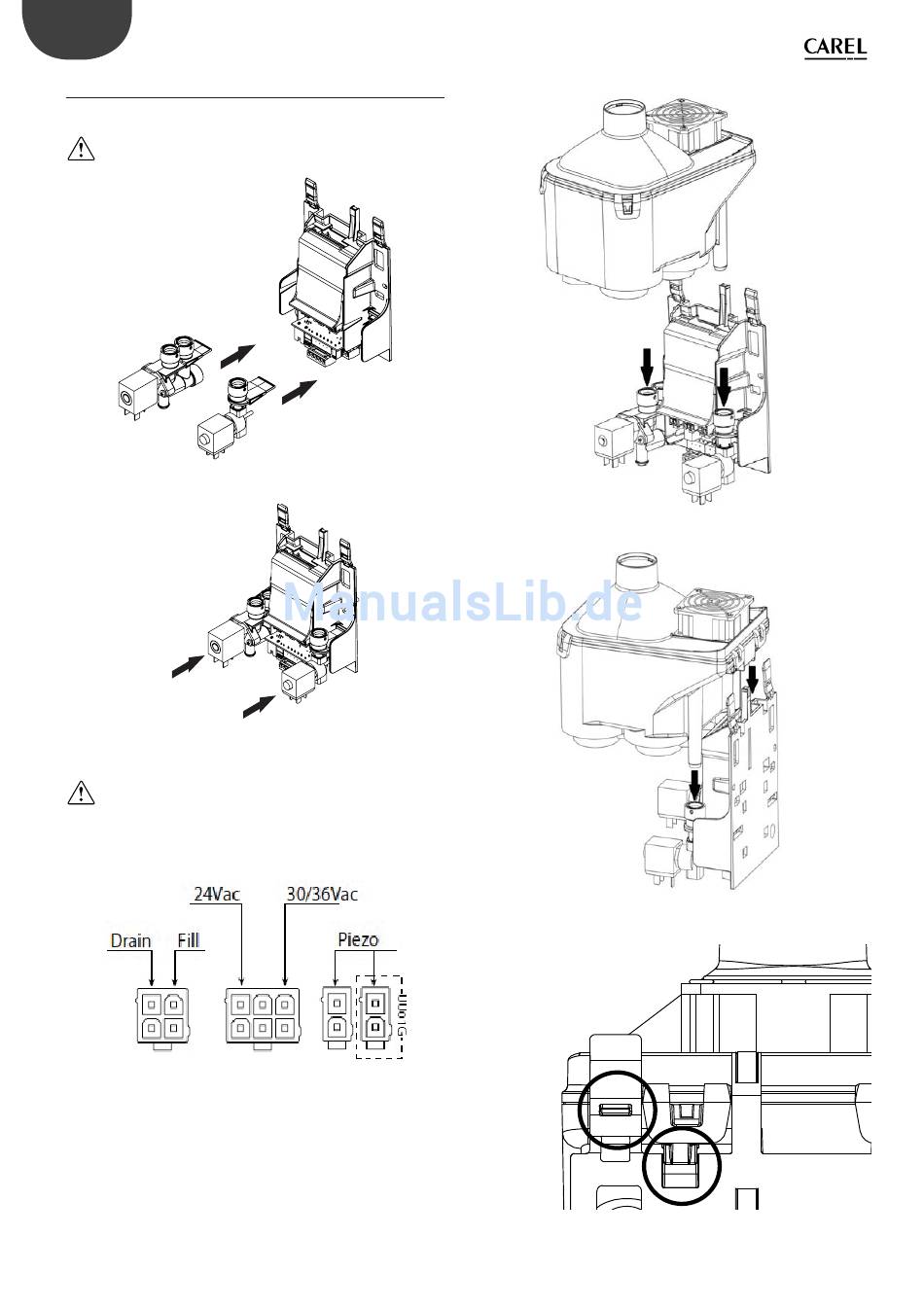

1.6 Montage des Ultraschallverneblers

Die Ventile wie in Fig.1.d/e anschließen.
Achtung: Achtung: Den O-Ring vor dem Abschlämmventil einfügen.
Drain
CLICK!!
Achtung: Achtung:
Die korrekte Verdrahtung des Ultraschallverneblers obliegt
dem Endhersteller gemäß geltender Gesetzgebung IEC EN 60335-1.
•
Das Ventil-Netzkabel anschließen.
•
Das Transformator-Netzkabel anschließen.
1.
Das Netzkabel der piezoelektrischen Wandler anschließen.
2. Das Gehäuse A mit zwei Händen festhalten.
3.
Das Gehäuse vertikal in die Befestigungsstruktur einfügen; dabei zuerst
den Stecker auf dem Wassertank an die elektronische Platine
anlegen, anschließend die Zulauf- und Abschlämmleitungen mit
den jeweiligen Ventilen.
4.
Vertikal Druck ausüben, bis das Gehäuse in die Befestigungsfedern
einrastet.
"Ultraschallvernebler für Gebläsekonvektoren"+0300056DE - rel. 1.5 - 24.06.2015
Fill
Fig. 1.d
CLICK!!
Fig. 1.e
Fig. 1.f
CLICK!!
!
8
A
Fig. 1.g
Fig. 1.h
Fig. 1.i
