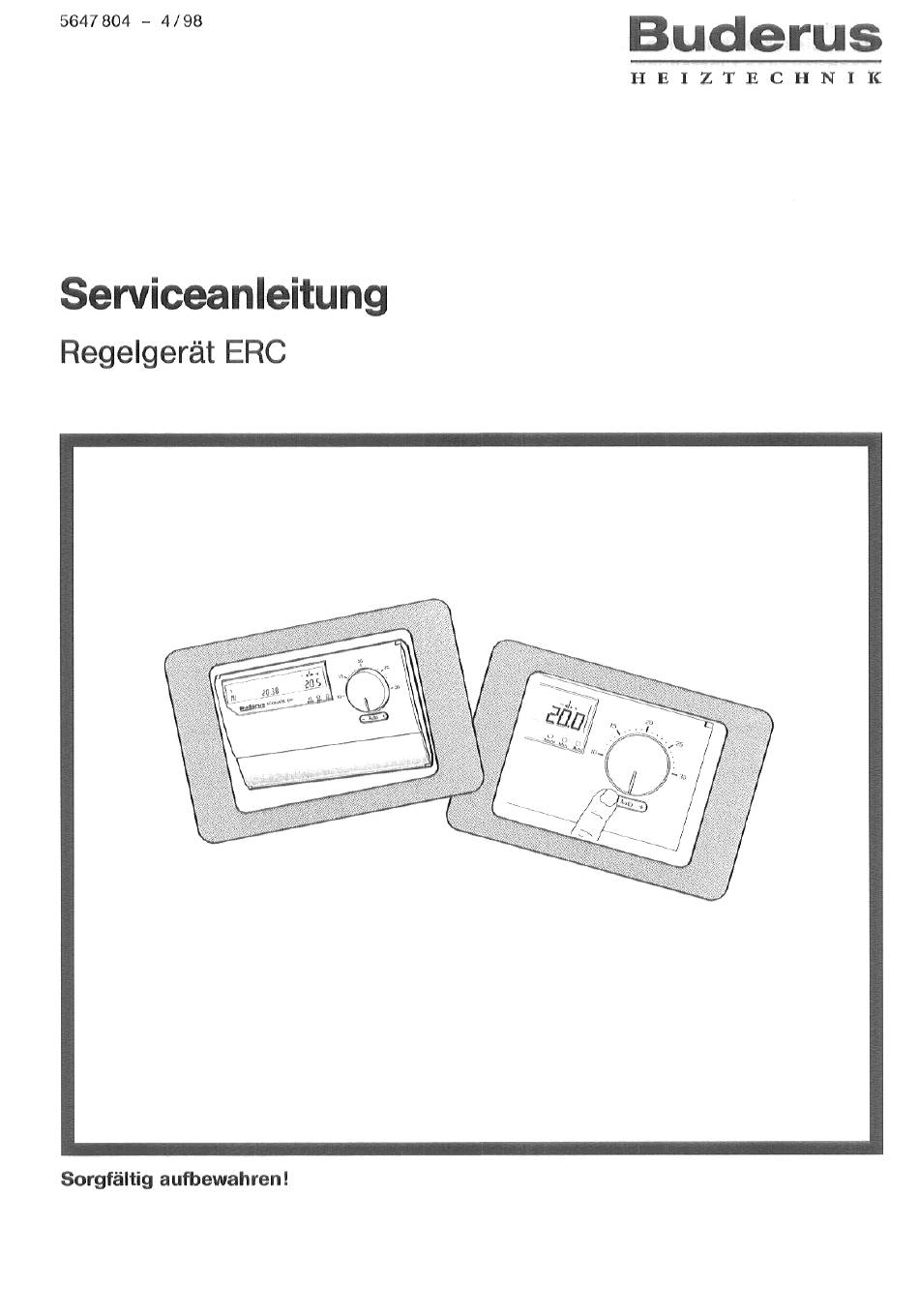

- Seite 1 5647 4/98 Buderus TECHNIK Serviceanleitung Regelgerät ebb/ Sorgfältig aufbewahren!
- Seite 2 Achtung Die in dieser technischen Unterlage beschriebenen Einstellungen dürfen nur von einer Fachfirma vorgenommen werden. Alle Eingriffe die abweichend von den beschrie- benen Einstellungen und Änderungen vorge- nommen werden, haben den Verlust jeglicher Garantieansprüche zur Folge.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Schlüsselcode, Einstellmöglichkeiten Installationseingaben — Auslegungstemperatur — Anlagenfrostschutz, Raumtemperaturaufschaltung. - Umschalttemperatur Abschalt-/AuBenhaltbetrieb Umschalttemperatur Tag / Nacht. Regelungsmethode 10, 11 Installationseingaben Sonderfunktionen Wahl der Sprache. — Test. Uhr abgleichen — Betriebszustands- und Diagnosemeldung Störmeldungen Einstellprotokoll Fühlerkennlinien Stichwortverzeichnis. -
Seite 4: Schlüsselcode
- 10oc Außentemperatur Bezugstemperatur für die max. Auslegungstemperatur Einstellmöglichkeiten auf der Installationsebene 1. Auslegungstemperatur des Heizkreises Kesselwassertemperatur bei —10 oc. 2. Umschalttemperatur Abschalt-/Außenhaltbe- trieb. 3. Wahl der Sprache. 4. Umschalttemperatur Tag / Nacht. 5. ERC-Selbsttest. 6. Regelungsmethode. 7. Uhr abgleichen. -
Seite 5: Installationseingaben
Installationseingaben Auslegungstemperatur Die Auslegungstemperatur ist nur einstellbar, wenn ein Außentemperaturmodul AM 1.0 einge- baut ist und die Einstellung außentemperaturge- führter Heizbetrieb gewählt wurde. Der Temperaturwert ist die Auslegungstemperatur der Heizkörper, Konvektoren Oder Fußbodenhei- zung. Der Bezugswert ist -10 oc Außentemperatur. Die Werkseinstellung beträgt bei —10 oc Außen-... -
Seite 6: Ändern Der Auslegungs
Installationseingaben Ändern der Auslegungs- temperatur 20.5 Die Auslegungstemperatur ist einstellbar + 300C bis + 900C. Mit Verändern der Auslegungstemperatur verän- dern Sie die Neigung der Heizkennlinie. Die Werkseinstellung beträgt + 750C. Schlüsselcode eingeben. u Taste Einfügen (D gedrückt halten. AIs erste Anzeige erscheint die Auslegungs- temperatur. -
Seite 7: Einschaltpunkt
+ 1 oc läuft die Kesselpumpe. Die Einstellung kann nicht verändert werden. Raumtemperaturaufschaltung Control Diese Funktion ist nur möglich, wenn das Regel- geråt ERC im Wohnraum angebracht ist und am Außentemperaturmodul AM 1.0 die Betriebsart außentemperaturgeführter Heizbetrieb mit Raum- temperaturaufschaltung eingestellt ist. -
Seite 8: Umschalttemperatur
Installationseingaben Umschalttemperatur Abschalt-/ Außenhaltbetrieb einstellen Die Einstellung der Temperatur AuBenhalt ist nur in der Betriebsart reiner außentemperaturgeführ- ter Heizbetrieb wirksam. Außenhalt: Während des Nachtabsenkungsbe- triebs Wird in Abhängigkeit Außentemperatur Abschalt- Oder reduzierter Betrieb gefahren. Sie können die Außentemperatur eingeben unter der im Nachtabsenkungsbetrieb mit einer redu- zierten Heizkennlinie... -
Seite 9: Tag / Nacht
Installationseingaben Umschalttemperatur Tag / Nacht einstellen Mit dieser Umschalttemperatur unterscheidet Regelgerät zwischen Tag- und Nachtabsenkungs- betrieb. Die Werkseinstellung beträgt 16 oc. Tomperatur Der Einstellbereich ist + 13 oc bis +25 20.5 16.0 Raumtemperaturwerte oberhalb 16 oc gehören zum Tagbetrieb, 16 oc und darunter gehören Nachtabsenkungsbetrieb. - Seite 10 Regelung der Raumtemperatur in ausschlieBli- cher Abhängigkeit des Führungsraumes (Refe- fernzraum). In Abhängigkeit der Differenz zwischen Raumtem- peratur-Sollwert und Raumtemperatur-lstwert paßt der ERC-Regler die Modulationsleistung 20.5 UBA-Feuerungsautomaten Vorteile: Unter Raumreaktion versteht man das charakteri- u Weniger Brennerstarts, lange Brennerlaufzei- stische Aufheizverhalten Raumes.
- Seite 11 Grundversorgung zur Verfügung steht. In Abhängigkeit der Differenz zwischen Raumtem- peratur-Sollwert und Raumtemperatur-lstwert paßt der ERC-Regler die Heizwassertemperatur Vorteile: Wenig genutzte Räume werden sofort mit Wärme versorgt. Eine bestimmte Heizwassertemperatur steht immer als Grundversorgung zur Verfügung. 1m Heizbetrieb läuft die interne Pumpe des...
-
Seite 12: Wahl Der Sprache
10 Sekunden erscheint automatisch wieder die Standardanzeige. Test / AN Die Werkseinstellung ist „AUS". 20.5 tESt Wollen Sie einen ERC-Test durchführen, müssen Sie „An" eingeben. Schlüsselcode eingeben. Taste Einfügen drücken „Test AUS" im Display angezeigt wird. Taste Einfügen gedrückt halten. -
Seite 13: Uhr Abgleichen
Installationseingaben Sonderfunktionen Uhr abgleichen Sie haben hier die Möglichkeit die Ganggenauig- keit der Uhr abzugleichen. 20.5 Die Werkseinstellung beträgt t Cor Stellen Sie die Abweichung in Sekunden/Tag fest. Schlüsselcode eingeben. Taste Einfügen drücken bis „t Cor 0" im 20.5 Display angezeigt wird. -
Seite 14: Diagnosemeldung
Installationseingaben Sonderfunktionen Betriebszustands Diagnosemeldung Function Wenn der ERC-Regler mit einem Onlinemodul 0M 1.0 ausgerüstet ist, können Sie sich Betriebs- informationen des UBA-Feuerungsautomaten anzeigen lassen. In Stellung werden Ihnen Codes angezeigt, Betriebszustand Wandheizkessels wie- dergeben. Die Anzeige besteht aus einer Zahl und einem Buchstaben. - Seite 15 Störmeldungen Außentemperaturmodul AM 1.0 Bei einer Störung des UBA-Feuerungsautomaten leuchten am ERC-Regler die Leuchtdioden „Man" und „Auto" im Wechsel. Control 1m Onlinemodul 0M 1.0 Wird die Störung durch den Störungscode angezeigt. Liegt eine Störung zwischen dem UBA-Feue- rungsautomaten und dem Außentemperaturfühler an, erscheinen im Display des Außentemperatur-...
-
Seite 16: Einstellprotokoll
Einstellprotokoll Betriebswerte 1. Bedienebene Eingabebereich Werkseinstellung Einstellung MO _ Fr 5.30 21 oc Werksprogramme 9.00 19 oc 17.00 21 oc 22.00 16 oc Sa-So 7.00 21 oc 23.00 16 oc Warmwasser AN / AUTO Sommer-Winterumschaltung 100C - 250C 170C Tag-Raumtemperatur 100C - 300C 21 OC/... -
Seite 17: Allgemeines
Fühlerkennlinie Allgemeines Die vergleichende Temperaturmessung ist stets Vor jeder Messung ist die Anlage stromlos in Fühlernåhe vorzunehmen. schalten. Die Widerstandsmessung Wird an den Kabelen- Die Kennlinie bildet einen Mittelwert ist mit Toleranzen behaftet. den vorgenommen. Außentemperaturfühler •o Außentemperatur (oc) - Seite 18 Stichwortverzeichnis Auslegungstemperatur Onlinemodul Anlagenfrostschutz Aufschalttemperatur Absenkungsart Außenhalt Außentemperaturmodul 7, 10, 15 Parallelverschiebung Heizkennlinie Betriebszustände 10, 11 Raumtemperaturregelung Raumtemperaturaufschaltung Regelungsmethode 10, 11 Diagnosemeldung Selbsttest Sprache Einstellprotokoll Schaltuhr Einstellmöglichkeiten Störmeldungen Schlüsselcode Frostschutz Fühlerkennlinie Test Fußbodenheizung Tag-/Nachtbetrieb Heizkennlinie Heizwassertemperatur Umschalttemperatur Tag/Nacht Umschalttemperatur Abschalt/Außenhalt Leistungssteuerung Vorlauftemperaturregelung raumtemperaturgeführt...
-
