Achtung: Machen Sie das zu messende Objekt immer stromlos vor einer Messung (entladen Sie z.B.
Kondensatoren vor einer Messung).

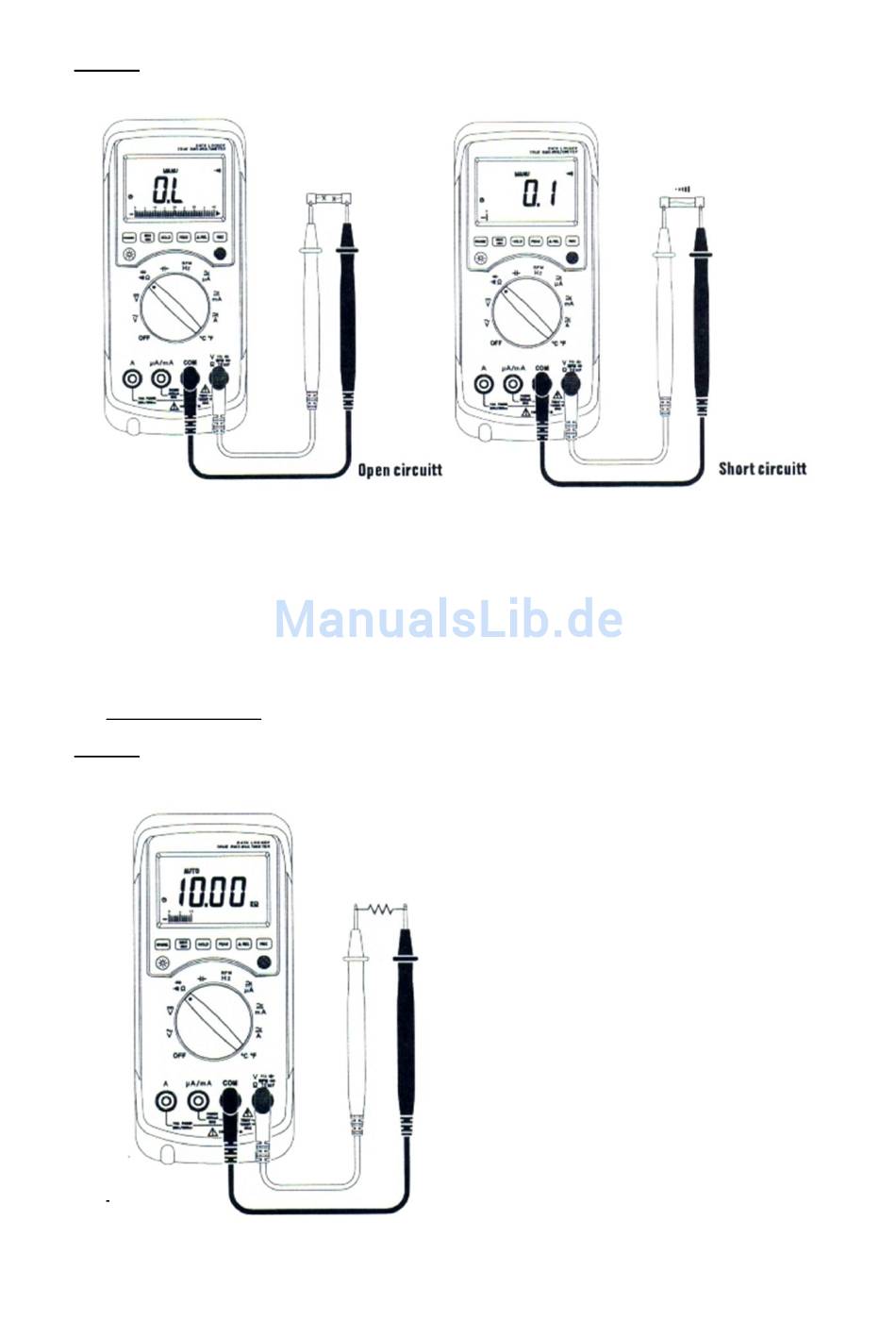

1. Schliessen Sie das rote Testkabel an die Buchse mit der „Ω"-Bezeichnung an und das schwarze
Testkabel an die „COM"-Buchse.
2. Drehen Sie den Drehschalter auf die gewünschte Position Ω.
3. Schliessen Sie die Messkabel an das Messobjekt an.
4. Wenn Die Impedanz < als 40 Ω ist, gibt das Handmultimeter einen Piepton ab.
-
Widerstandsmessung
Achtung: Machen Sie das zu messende Objekt immer stromlos vor einer Messung (entladen Sie z.B.
Kondensatoren vor einer Messung).
Kapazitätsmessung
-
1. Schliessen Sie das rote Testkabel an die
Buchse mit der „Ω"-Bezeichnung an
und das schwarze Kabel an die „COM"-
Buchse.
2. Drehen Sie den Drehschalter auf die
Position Ω.
3. Schliessen Sie nun die Messleitungen an
das Messobjekt an und lesen Sie den
Widerstandswert am Display vom
Handmultimeter ab.
