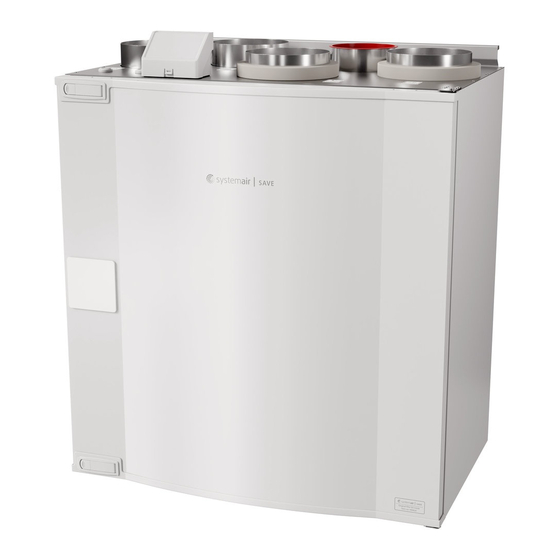

SystemAir SAVE VTR 300/B Montageanleitung
Vorschau ausblenden
Andere Handbücher für SAVE VTR 300/B:
- Betriebs- und wartungsanleitung (46 Seiten) ,
- Bedienungsanleitung (22 Seiten) ,
- Installationsanleitung (20 Seiten)
Verwandte Anleitungen für SystemAir SAVE VTR 300/B
Inhaltszusammenfassung für SystemAir SAVE VTR 300/B

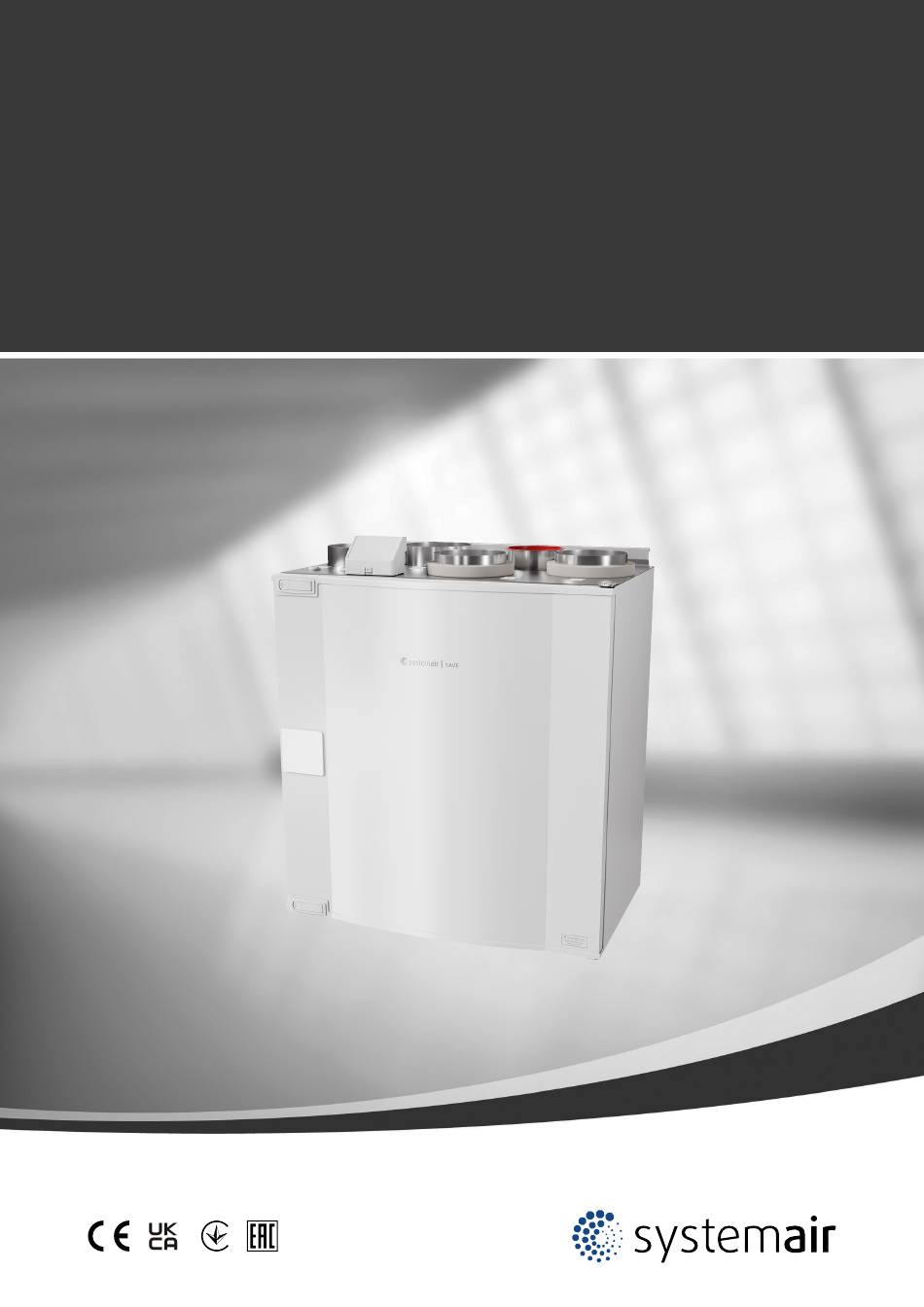

- Seite 1 SAVE VTR 300/B Service und Zubehör Montageanleitung Aus dem Englischen übersetztes Dokument | · v1.1...
- Seite 2 Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
- Seite 3 Inhaltsverzeichnis Übersicht............1 Zubehör ............32 Gewährleistung ........1 Internetkommunikationsmodul Typenschild...........1 (IAM)..........32 Entsorgung und Recycling ......1 5.1.1 Einrichten der Fernbedienung Wichtige Sicherheitshinweise......1 des Gerätes ......32 Luftqualitätssensoren......34 Verwendungszweck .......2 Temperaturregelung ......35 Warnungen...........2 5.3.1 Elektroheizregister (Steuerung Konfiguration ..........2 über Relais) ......35 Startup-Assistent ........2 5.3.2 Interner...
- Seite 5 Übersicht | Übersicht Ein ordnungsgemäßer und sicherer Betrieb des Gerätes wird durch aufmerksames Lesen und eine Anwendung des Ge- rätes entsprechend der vorgegebenen Richtlinien und Einhaltung aller Sicherheitsanforderungen erzielt. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß...
- Seite 6 Teile, die noch nicht zum völligen Stillstand gekommen sind. Konfiguration SAVE VTR 300/B Die Konfiguration kann über das SAVE Touch-Panel oder alternativ dazu über eine mobile App vorge- nommen werden. Erweiterte Einstellungen können nicht über die SAVE LIGHT Bedieneinheit vorgenommen werden.
- Seite 7 Konfiguration | Hinweis! Falls Sie die SAVE LIGHT Bedieneinheit verwenden, wird der Einrichtungsassistent übersprungen und die Werkseinstellungen werden verwendet. Allgemeine Symbole Die folgenden Auswahlsymbole sind üblich und in den meisten Menüseiten vorhanden: Ein und Aus Schieberegler zum Zurück-Taste, um zu einem vorherigen Aktivieren oder Deaktivieren einer Menü...
- Seite 8 | Konfiguration Die Einstellungen aller Modi können im Service / Konfiguration–Menü geändert werden. 3.3.1.1 Permanente Modi Permanent-Modi sind immer aktiv, wenn nicht durch temporäre Modi, aktivierte Benutzerfunktionen oder Alarme un- terbrochen werden: Text Symbol Beschreibung Automatische Luftstromregelung. Der AUTO-Modus steht zur Auswahl, wenn die oder externe Bedarfssteuerung,...
- Seite 9 Konfiguration | Temporäre Modi können auch über ein digitales Eingangssignal aktiviert werden, das durch Taster, Präsenzmelder usw. ausgelöst wird. 3.3.1.3 Digitale Eingangsfunktionen Digitale Eingangsfunktionen sind immer aktiv, während der Digitaleingang aktiviert ist. Text Symbol Beschreibung Funktion setzt Geschwindigkeit des Zuluftventilators auf Hoch Niveau und entlüftungsventilator zum Niedrig Niveau, um Luftdruck innerhalb der Zentralstaubsau- Wohnung für bessere Staubansammlung durch zentralen Staubsauger zu...
- Seite 10 | Konfiguration Bild 2 Hierarchie der Benutzermodi und digitalen Eingänge Die Modi werden von der höchsten bis zur niedrigsten Priorität aufgelistet; A - Benutzermodi, die über das Bedienfeld aktiviert werden können; B - Benutzermodi und Funktionen, die über den Digitaleingang aktiviert werden. 3.3.2 Temperatureinstellungen Die Temperatur kann im MenüTemperatur einstellen auf dem Home-Bildschirm eingestellt...
- Seite 11 Konfiguration | ECO -Modus hat Auswirkungen auf die folgenden Der ECO-Modus wird immer durch folgende Modi Benutzerfunktionen / Modi, wenn ausgewählt: aktiviert: • Abwesend • Auto • Urlaub • Manuell wird immer durch folgende • Abwesend ECO-Modus Benutzerfunktionen / Modi deaktiviert: •...
- Seite 12 | Konfiguration 3.3.5 Statusleiste und Alarme Die Statuszeile, die sich im unteren Bereich des Startbildschirms befindet, zeigt Informationen über: Liste der aktiven Benutzer Liste der aktiven Alarme. Funktionen. Sehen Sie Sehen Sie Kapitel 3.5.2.3für Kapitel 3.4für weitere weitere Informationen. Informationen. Wenn Sie irgendwelche dieser Zeilen berühren, werden Sie auf die nächste Seite mit detaillierterer Liste und Informatio- nen über jeden Alarm oder eine aktive Benutzerfunktion verschoben.
- Seite 13 Konfiguration | Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen. Die Konfigurierbarer Luftmengen für beide Ventilatoren sind frei konfigurierbar. DI 1 Funktion mit hoher Priorität. Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen. Die Konfigurierbarer Luftmengen für beide Ventilatoren sind frei konfigurierbar. DI 2 Funktion mit mittlerer Priorität. Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen.
- Seite 14 | Konfiguration Jeder Alarm enthält Informationen: • Alarmname • Datums- / Zeitstempel • Information, wenn der Alarm das Gerät stoppt oder eine andere Anmerkung 3.5.2.3 Alarmliste Alarmname Erklärung Mach Folgendes Alarme der A-Klasse Frostschutz Frostschutz von Rücklaufwasser in Der Alarm wird zurückgesetzt, sobald Heizwendel.
- Seite 15 Konfiguration | Alarmname Erklärung Mach Folgendes Niedrige Zulufttemperatur Die Zulufttemperatur ist zu niedrig. Überprüfen Sie den Wärmetauscher Aktiv: (Außenlufttemperaturfühler und das Nachheizregister. misst <0° C) und (Zulufttemperaturfühler misst <5° C) Ist zurückgekommen: (Zulufttemperaturfühler misst> 10° Klasse B Alarme: Sicherheitstemperaturbegrenz. Zeigt einen ausgelösten Ein ausgelöster manueller oder Überhitzungsschutz an (bei automatischer Überhitzungsschutz...
- Seite 16 | Konfiguration Alarmname Erklärung Mach Folgendes Sekundärluftklappe Sekundärluftabtauung Überprüfen Sie, ob der fehlgeschlagen Sekundärluftklappe in der richtigen Außenlufttemperatursensor misst Position ist. <10° C in 2 Sek nach dem Abtauen Überprüfen Sie, ob der Dämpfer ODER richtig angeschlossen ist und das Außenlufttemperatursensor misst Kabel nicht beschädigt ist.
- Seite 17 Konfiguration | Alarmname Erklärung Mach Folgendes Filter Zeit für Filterwechsel. Filter wechseln. Filter nach den Anweisungen im Benutzerhandbuch wechseln. Details zu den Filterhändlern finden Sie im Hilfemenü. Externer Stopp Einheit wird durch externes Signal Der Betrieb wird durch ein digitales gestoppt.
- Seite 18 | Konfiguration 3.5.3 Wochenprogramm Das Gerät kann so konfiguriert werden, dass es bei festgelegten Luftmengen bis zu zwei Zeitperioden (00: 00-23: 59) an benutzerdefinierten Tagen arbeitet. Wochenprogramm ist nur aktiv bei der AUTO Modus. Es ist möglich, Digitalausgänge für das Festlegen und Aufheben von Zeiträumen zu aktivieren oder zu deaktivieren.
- Seite 19 Konfiguration | Wochenprogramm ist nur aktiv bei der AUTO Modus. Berühren Sie den Schieberegler rechts, um den geplanten Zeitraum zu aktivieren. Stellen Sie die Zeit ein. Berühren Sie die Startzeit- oder Endzeit-Werte, um die Zeit zu ändern. Verwenden Sie Pfeiltasten Den Wert erhöhen oder verringern.
- Seite 20 | Konfiguration 3.5.6 Service / Konfiguration Alle Geräteparameter und Einstellungen können im Service / Konfiguration Menü geändert werden. Das Service / Konfiguration-Menü ist standardmäßig gesperrt und es muss ein Passwort eingegeben werden (Standardpasswort ist 1111). 3.5.6.1 Eingänge Konfiguration der Eingänge Analoge, digitale und universelle Eingänge auf der Hauptplatine oder außenliegenden Anschlussbox können als Funk- tionen konfiguriert werden.
- Seite 21 Konfiguration | Tabelle 2 Übersicht über die Eingangskonfiguration Analoge Eingänge Digitale Eingänge Universal-Analogeingänge Universal-Digitaleingänge Eingabetyp Eingabetyp Eingabetyp Eingabetyp Wert Polarität: Analogart Digitale Art Kompensation Wert Wert Polarität: Wert 3.5.6.2 Ausgänge Konfiguration der Ausgänge. Einstellungen für analoge, digitale und universelle Ausgangsklemmen auf der Hauptplatine und Anschlussplatine, Konfi- guration der Funktionalität.
- Seite 22 | Konfiguration Tabelle 4 Übersicht über die Konfiguration der Ausgänge Analoge Ausgänge Digitale Ausgänge Ausgangsart Ausgangsart Hand/Auto Hand/Auto Wert Wert 3.5.6.3 Komponenten Konfiguration der angeschlossenen Komponenten. Wärmerückgewinnung • Wählen Sie den Wärmetauscher-Typ. • Aktivieren oder deaktivieren Sie die Passivhausfunktion, wenn der Wärmetauscher TypRotationswärmeüber- tragerausgewählt ist.
- Seite 23 Konfiguration | • P-Band einstellen Die Voreinstellung ist 4°C. Ansteuerung: 1-60°C. • I-Zeit einstellen. Die Standardeinstellung ist Aus- Ansteuerung: Aus / 1-240 Sek. • Stellantrieb einstellen. Der Standardwert ist 0-10 V. Ansteuerung: 0–10 V / 2–10 V / 10–0 V / 10–2 V. •...
- Seite 24 | Konfiguration Volumenkon- Druckkon- Externe Einstellung RPM (U/min) Manuell stante (CAV) stante (VAV) Ansteuerung Einheit U/min l/s, m /h, cfm Luftstrom. – – P-Band 0–3000 U/min 0–500 Pa – I-Zeit Aus / 1-240 Aus / 1-240 Sek. Sek. Standardeinstellung: 5 Sek. Standardeinstel- lung: 5 Sek.
- Seite 25 Konfiguration | Sollwert des CO Sensors einstellen. Die Standardeinstellung (Sollwert) beträgt 800 ppm (Teile pro Million in der At- mosphäre). Normales atmosphärisches CO Konzentration beträgt 400 ppm. Ansteuerung: 100–2000 ppm. P-Band setzen, Voreinstellung ist 200 ppm. Ansteuerung: 50–2000 ppm. I-Zeit einstellen, Voreinstellung ist aus. Ansteuerung: Aus/1-120 Sek. •...
- Seite 26 Kanalsystem und Systemdruck. Um die korrekte Lüftergeschwindigkeit zu finden, muss das externe Tool auf der Systemair Website verwendet werden. 1. Gehen Sie auf die Webseite von Systemair und wählen ihr Gerät aus. 2. Auf der Registerkarte Diagramm geben Sie die gewünschten Luftstromwerte in l / s, m /h, m / s oder cfm für Zuluft...
- Seite 27 Konfiguration | MODbus • Modbus-Adresse einstellen. Die Standardeinstellung ist 1. • Baudrate einstellen. Die Standardeinstellung ist 115200. • Parität einstellen. Die Standardeinstellung ist Keine. Auswahl: Keine / Gerade / Ungerade. • Stoppbits einstellen. Fixer Wert: 1. • Zeigt den Status des Funkzubehör an. HMI Adresse •...
- Seite 28 | Service antippen. . Exportieren Sie die Parameter durch Auswählen des Downloadsymbols (Pfeil nach unten) . (nur in der App verfügbar) 3.5.6.8 Softwaresicherung Menü zum Wiederherstellen der Werkseinstellungen oder zum Importieren/Exportieren der Konfigurationsdatei vom/zum Internet Access-Modul (IAM). • Betätigen Sie Werkseinstellungen , um die werkseitige Konfiguration und die Parameter wiederherzustellen. Dies überschreibt auch das geänderte Passwort.
- Seite 29 Service | Warnung • Dieses Produkt darf nur von einer Person betrieben werden, die über geeignete Kenntnisse oder Schulungen in diesem Bereich verfügt oder unter der Aufsicht einer entsprechend qualifizierten Person. • Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Tragen Sie Schutzhandschuhe.
- Seite 30 | Service Interne Komponenten Bild 5 Interne Komponenten Position Beschreibung Zuluftventilator Überhitzungsschutzsensor Rücksetzen-Taste Überhitzungsschutz Interner elektrischer Nacherhitzer Rotorsensor Rotationswärmetauscher Außenluftsensor Zuluftfilter Abluftventilator Antriebsriemen für Rotationswärmetauscher Rotormotor Relative Feuchtigkeits-/Ablufttemperatursensor. Abluftfilter Zuluftsensor Externe Anschlüsse | v1.1...
- Seite 31 4.3.1.3 Wärmeübertrager SAVE VTR 300/B ist mit einem leistungsstarken Rotationswärmetauscher ausgestattet. Aus diesem Grund wird die er- forderliche Zulufttemperatur in der Regel gehalten, ohne dass zusätzliche Wärme zugeführt werden muss. Der Wärmetauscher kann zu Reinigungs- und Wartungszwecken heraus genommen werden, weitere Informationen entnehmen Sie bitte dem "Benutzerhandbuch".
- Seite 32 Rückstelltaste (1) zurückgestellt werden. Bild 6 Rückstelltaste Überhitzungsschutz Elektrische Anschlüsse 4.4.1 Aufbau der Hauptplatine Das SAVE VTR 300/B ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Bild 7 Anschlüsse der Hauptplatine Position Beschreibung Verbindung zur außenliegenden Anschlussbox Klemmen für eine Heizung Klemmen für einen TRIAC...
- Seite 33 Service | Position Beschreibung Analogeingang 1 — Außenluftfühler Analogeingang 2 - Zuluftfühler Analogeingang 3 - Frei konfigurierbar Analogeingang 4 - frei konfigurierbar / Überhitzungs-Temperatursensor (Geräte mit elektrischem Heizregister) Analogeingang 5 - frei konfigurierbar Digitaleingang 1 – Rotor-Schutzsensor (nur bei den Modellen VSR, VTR) Digitaleingang 2 - Frei konfigurierbar / Dunstabzugshaube (VTR 150/K) Analogausgang 2 - frei konfigurierbar / elektrisches Heizregister (VTC 700) Analogausgang 1 –Regelsignal für Rotationswärmeübertrager (bei Modellen des Typs...
- Seite 34 | Service Position Beschreibung UI1–5 Frei konfigurierbarer Universaleingang. Kann als Analogeingang (0 bis 10 V) oder als Digitaleingang (24 V) festgelegt werden. UI1-Standardkonfiguration: Druckwächter UI2-Standardkonfiguration Dunstabzugshaube UI3-Standardkonfiguration: Feueralarm UI4-Standardkonfiguration: Stoßlüftung Maximaler Strom 200mA bei 24VDC + -10%. Entfernen Sie die Tür. Fehlersuche Sollten Probleme auftreten, überprüfen Sie bitte die nachstehenden Punkte, bevor Sie den Kundendienst anrufen.
- Seite 35 Service | 10.Prüfen Sie, ob die Gebäude Lufteinlass und Dacheinheit (Auspuff) verstopft sind. 11.Kontrollieren Sie die sichtbare Leitung auf Beschädigung und / oder Staubbildung / Verschmutzung. 12.Überprüfen Sie die Diffusor- / Rasteröffnungen. Das Gerät kann nicht gesteuert werden (Regelungsfunktionen blockiert 1.
- Seite 36 | Zubehör Zubehör SAVE VTR 300/B Haben viele verfügbare Zubehörkomponenten, die verwendet werden können, um die Funktionalität des Gerätes zu erweitern und den Komfort zu erhöhen. Empfohlenes Zubehör finden Sie immer auf der Systemair Website www.systemair.de durch die Suche nach der Artikel- nummer oder dem Namen des gewünschten Zubehörs.
- Seite 37 D. Zugang zur mobilen Anwendung Systemair. Es stehen zwei Optionen zur Verfügung: • D1 - Laden Sie die Systemair Mobile App auf Ihr Gerät herunter und installieren Sie sie. Die Systemair mobile An- wendung (APP) steht sowohl für Android wie auch für IOS Betriebssysteme zur Verfügung.
- Seite 38 • 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: • Systemair CO Kanalsensor — 14906 • Systemair CO Wandsensor - 14904 • Raumsensor 0-50C (Temperatur) — 211525 • Systemair CO RH und Temperatur Sensor —...
- Seite 39 Zubehör | Anschlussplatine angeschlossen ist, dann wählen Sie ANALOG EINGANG 6. Wählen Sie die Funktion des Eingangs Raumtemperatursensor (RAT). Temperaturregelung 5.3.1 Elektroheizregister (Steuerung über Relais) Der Elektroerhitzer kann in Außen- oder Zuluftkanälen installiert werden. • ELH — Elektroerhitzer • ECT - zusätzlicher Temperatursensor 230 V~ •...
- Seite 40 | Zubehör 6. Nach Änderung der Sensorkonfiguration wählen Sie den Analogeingang, an dem der neu installierte Außentempera- tursensor (OAT) angeschlossen ist (z.B. AI5), und konfigurieren Sie ihn als Außentemperatursensor (OAT). Regler (OAT). 5.3.1.2 Erhitzer im Zuluftkanal installiert Installation und Anschluss 1.
- Seite 41 Zubehör | angeschlossen ist. Wenn er zum Beispiel an DO3 an der Anschlussbox angeschlossen ist, wählen SieDIGITAL AUS- GANG 3 und Stufenregler Zusatzregler (Y4). 5. Konfigurieren Sie den installierten Sensor. Wechseln Sie zum Menü Service / Konfiguration > Eingänge > ANALOG.
- Seite 42 | Zubehör Bild 10 Anbindung Wassernachheizregister Konfiguration 1. Gehen Sie zum Service / Konfiguration Menü 2. Geben Sie das Passwort (Standard 1111) 3. Aktivieren Sie den Antrieb. Gehen Sie zum Menü Regelungskomponenten, wählen Sie Erhitzer-Menü und wäh- len Sie als Wasseraus. Wählen Sie Stellantrieb. Führen Sie ggf. erweiterte Einstellungen vor. 4.
- Seite 43 Zubehör | Installation und Anschluss 1. Wasserheizregister im Lüftungsrohr montieren. Was- serseitige Anbindung mit 2/3-Wege-Ventil und Stellantrieb. Wichtig Verwenden Sie für den Stellantrieb des Ventils KEINE 24V DC Stromversorgung von der Anschlussplatine aus dem Bild 11 Anbindung Wassernachheizregister Lüftungsgerät. 2. Stellantrieb (S) an beliebigen freien Analogausgang anschließen 3.
- Seite 44 | Zubehör • WC - Wasserkühlregister • SAT - Zulufttemperatursensor • S - Ventilstellantrieb • 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: • CWK 160-3-2,5 Kaltwasserkühler — 30022 • RVAZ4 24A Stellantrieb 0-10V (S) — 9862 •...
- Seite 45 Zubehör | Hinweis! Ein Kanaltemperaturfühler kann an die Analogeingänge 6-7 an der Anschlussplatine angeschlossen werden, um einen einfacheren Zugang zu gewährleisten und dann als Zulufttemperatursensor konfiguriert werden. Der interne Zulufttemperaturfühler muss jedoch zuerst im Bedienfeld deaktiviert werden. 6. Das Kanalkühlregister und die Zubehörkomponenten sind jetzt konfiguriert. 5.3.5 Erdwärmetauscher Der Erdwärmetauscher kann an einen Außenluftkanal angeschlossen werden, um die Luft zu erwärmen und zu verhin-...
- Seite 46 | Zubehör 5. Internen Außentemperatursensor als Zusatzreglertemperatur Sensor konfigurieren. Wechseln Sie zu Service / Konfiguration > Eingänge > ANALOG > ANALOG EINGANG 1 und ändern Sie die Eingangskonfiguration von Au- ßentemperatursensor (OAT) bis Zusatzreglertemperatur (ECT). 6. Wählen Sie nach Änderung der Sensorkonfiguration den Analogeingang, an dem der neu installierte Kanaltempera- tursensor (OAT) angeschlossen ist, und konfigurieren Sie ihn als Außentemperatursensor (OAT).
- Seite 47 Zubehör | 6. Ein Thermostat kann dazu verwendet werden, Signale zu senden (Change-Over-Feedback), welches Medium (heiß oder kalt) sich gerade in einer Leitung befindet. Dieses Signal kann auch direkt von der Wärmepumpe gesendet wer- den, wenn eine solche Funktion vorhanden ist. Wenn Heizung gewünscht wird, aber nur Kaltwasser/Kältemittel zur Verfügung steht - Heizung ist deaktiviert).
- Seite 48 | Zubehör Luftstromregelung 5.4.1 SAVE CAV/VAV Set Das CAV/VAV Set wird für die Volumen- oder Druckkonstantregelung von SAVE Wohnungsgeräten eingesetzt. Hinweis! Das Zubehörpaket enthält alle benötigten Komponenten für die VAV-Regelung, jedoch muss bei Verwendung für die CAV-Regelung zwei IRIS-blenden oder ein ähnliches Produkt mit einem bekannten K- Faktor verwendet werden.
- Seite 49 Sie DIGITAL AUSGANG 3 und als Signalart Außen-/Abluftklappe aus. 5.5.2 Dunstabzugshauben für die Wohnungslüftungsgeräte SAVE/B Die SAVE /B-Serie ist mit einem zusätzlichen Rohranschluss für eine Dunstabzugshaube, Fabrikat Systemair ausgestat- tet. Die Abluft der Dunstabzugshaube wird nicht über die Wärmerückgewinnung geführt, sondern direkt nach außen. | v1.1...
- Seite 50 | Zubehör Die geeigneten Dunstabzugshauben finden Sie auf der Systemair-Website in der Produktbeschreibung Ihres Lüftungsgerätes. Konfiguration 1. Gehen Sie zum Service / Konfiguration Menü 2. Geben Sie das Passwort (Standard 1111) 3. Gehen Sie zum Menü Eingänge. Wählen Sie die Regi- sterkarte UNIVERSAL.
- Seite 51 Zubehör | Hinweis! Der durch die Dunstabzugshaube erzeugte Druck und Druckanstieg ist für jede Lüftungsanlage unterschiedlich. Stellen Sie den Wert für den Schaltpunkt mit dem Knopf unter dem Deckel ein. Der Sollwert ist durch den Deckel sichtbar. Konfiguration 1. Gehen Sie zum Service / Konfiguration Menü 2.
- Seite 52 | Zubehör Jede Bedieneinheit muss seine eigene eindeutige Adressnummer haben. Keine Bedieneinheit sollte den gleichen Adresswert haben, um richtig zu funktionieren. SAVE LIGHT Konfiguration 1. Betätigen Sie 3 Sekunden lang die Schaltfläche, um den aktuellen Adresswert der Bedieneinheit anzuzeigen. 2. Drücken Sie die Schaltfläche, um den Wert zu erhöhen und die Schaltfläche, um den Wert zu verringern.
- Seite 53 Zubehör | Durch das Betätigen des Schalters wird die gewählte Funktion aktiviert. | v1.1...
