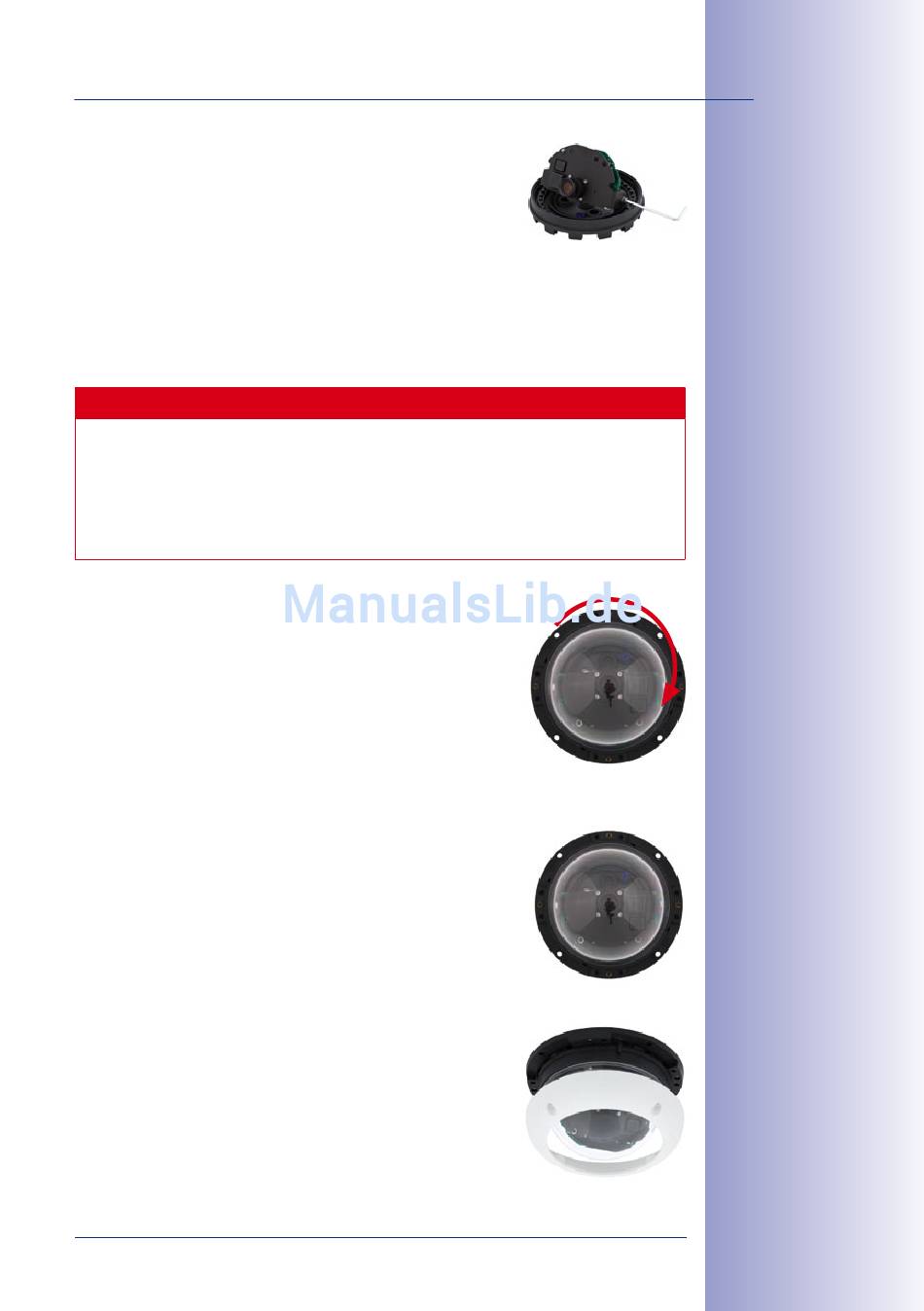

D24M Kamera-Handbuch: MONTAGE
• Nach abgeschlossener Ausrichtung ziehen Sie die axialen
Inbusschrauben (im Uhrzeigersinn) und den gezahnten
Ring (im Uhrzeigersinn) mit dem mitgelieferten Haken-
schlüssel fest. Wenden Sie hierbei keine übermäßige Kraft
auf, um die Kamera nicht zu beschädigen.
• Feinjustierung: lösen Sie den Objektiv-Konterring und
justieren Sie die Bildschärfe durch Drehen des Objektivs
in der Schraubfassung. Die Kontrolle erfolgt an einem Computermonitor. Drehen Sie
anschließend den Konterring wieder fest. Drehen Sie das Objektiv auf keinen Fall zu
weit oder mit Gewalt ein, um Beschädigungen der Objektivhalterung zu vermeiden.
Achtung (nur 135 mm-Teleobjektiv)
Scharfstellung: Durch den Linseneffekt der Domekuppel verändert sich der
Scharfstellpunkt des 135 mm-Teleobjektivs leicht. Drehen Sie daher das Teleobjektiv
(vor Montage der Domekuppel) um ca. 90° gegen den Uhrzeigersinn (gegen die
Objektiv-Einschraubrichtung). Kontrollieren Sie die Bildschärfe des Kamerabildes
bei montierter Domekuppel und korrigieren Sie gegebenenfalls die Scharfstellung.
• Montieren Sie die Domekuppel. Verwenden Sie hierzu
die mitgelieferte Folie oder ein fusselfreies Baumwolltuch
(Aufschrauben im Uhrzeigersinn). Überprüfen Sie erneut die
Bildschärfe des Kamerabildes an einem Computermonitor.
Falls erforderlich, reinigen Sie die Objektiv-Frontlinse vor
dem Aufschrauben der Domekuppel vorsichtig mit einem
weichen Baumwolltuch. Üben Sie dabei keinen starken
Druck auf die Glasoberfläche aus.
9. Gummi-Abschlussring montieren (nur IT/Secure-Modelle):
Den Gummi-Abschluss ring mit der Nut um den Rand des
schwarzen Montagerings legen.
10. Gehäusering montieren (nur IT/Secure-Modelle):
Gehäusering aufsetzen und alle vier Inbusschrauben
mit dem mitgelieferten Inbusschlüssel festziehen. Dabei
auf den korrekten Sitz des Gummi-Abschlussrings achten.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
91
/148
