Externer Dc-In-Anschluss [Dc4.5V] - Icom Ic-R6 Basis Bedienungsanleitung

i MODUS • SUCHLAUF • TONE-SUCHLAUF-TASTE
[MODE] • [SCAN](MODE) • [
➥ Drücken, um den Empfangsmodus auszuwählen.
➥ 1 Sekunde gedrückt halten, um in den Auswahlmodus
für Suchlauftyp zu wechseln.
• Erneut drücken, um den Suchlauf zu starten.
➥ Drücken, während [FUNC] gehalten wird, um einen
Tone-Suchlauf zu starten.
o VFO/SPEICHER • SPEICHER SCHREIBEN •
ÜBERSPRINGEN-TASTE
[V/M] • [S.MW](V/M) • [
➥ Wechselt zwischen VFO- und Speichermodus.
➥ 1 Sekunde gedrückt halten, um in den
Speicherbearbeitungsmodus zu wechseln.
m Im VFO-Modus
[FUNC] gedrückt halten und dann die Taste drücken,
um die Überspringen-Suchlaufeinstellung des VFO
ein- oder auszuschalten.
m Im Speichermodus
[FUNC] gedrückt halten und dann die Taste drücken,
um die Überspringen-Suchlaufeinstellung für den
ausgewählten Kanal auszuwählen.
](MODE)
](V/M)

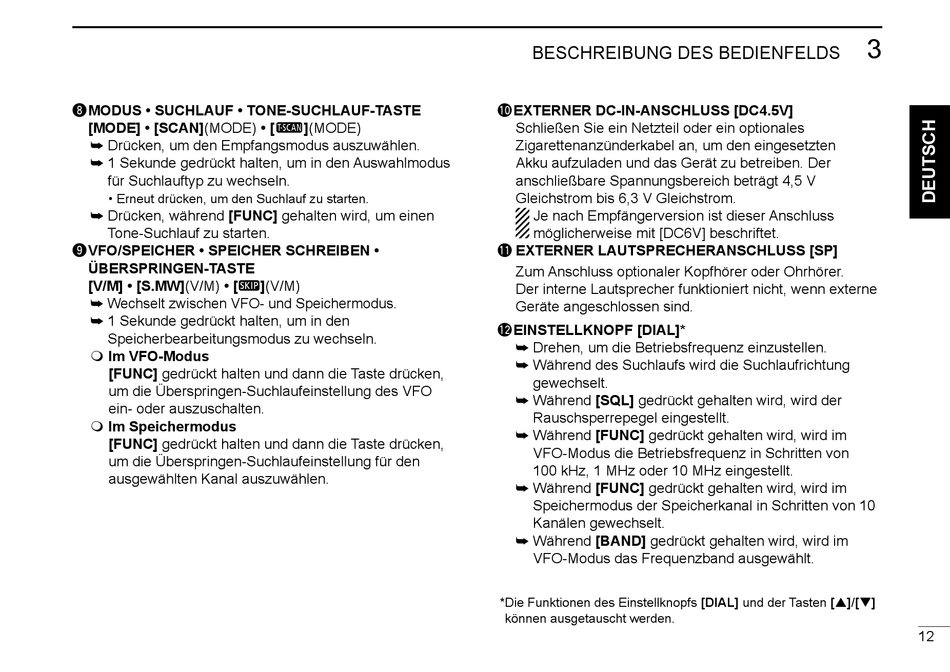

BESCHREIBUNG DES BEDIENFELDS

!0 EXTERNER DC-IN-ANSCHLUSS [DC4.5V]

Schließen Sie ein Netzteil oder ein optionales
Zigarettenanzünderkabel an, um den eingesetzten
Akku aufzuladen und das Gerät zu betreiben. Der
anschließbare Spannungsbereich beträgt 4,5 V
Gleichstrom bis 6,3 V Gleichstrom.
Je nach Empfängerversion ist dieser Anschluss
möglicherweise mit [DC6V] beschriftet.
!1 EXTERNER LAUTSPRECHERANSCHLUSS [SP]
Zum Anschluss optionaler Kopfhörer oder Ohrhörer.
Der interne Lautsprecher funktioniert nicht, wenn externe
Geräte angeschlossen sind.
!2 EINSTELLKNOPF [DIAL]*
➥ Drehen, um die Betriebsfrequenz einzustellen.
➥ Während des Suchlaufs wird die Suchlaufrichtung
gewechselt.
➥ Während [SQL] gedrückt gehalten wird, wird der
Rauschsperrepegel eingestellt.
➥ Während [FUNC] gedrückt gehalten wird, wird im
VFO-Modus die Betriebsfrequenz in Schritten von
100 kHz, 1 MHz oder 10 MHz eingestellt.
➥ Während [FUNC] gedrückt gehalten wird, wird im
Speichermodus der Speicherkanal in Schritten von 10
Kanälen gewechselt.
➥ Während [BAND] gedrückt gehalten wird, wird im
VFO-Modus das Frequenzband ausgewählt.
* Die Funktionen des Einstellknopfs [DIAL] und der Tasten [p]/[q]
können ausgetauscht werden.
3
12
