Einsatz CPU 314-6CF03
Einstellung Standard CPU-Parameter > Parameter CPU

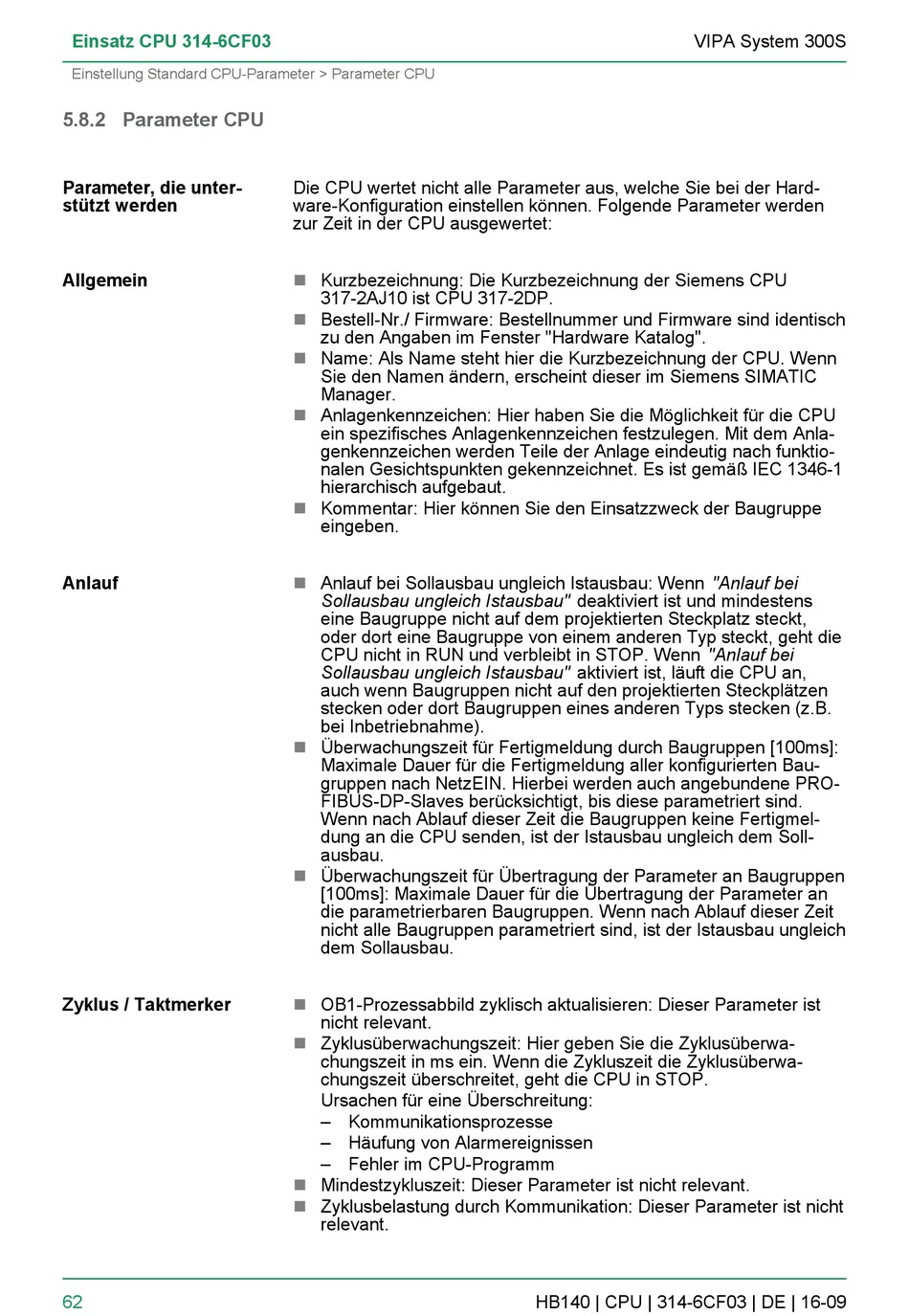

5.8.2 Parameter CPU

Parameter, die unter-
stützt werden

Allgemein

Anlauf
Zyklus / Taktmerker
62
Die CPU wertet nicht alle Parameter aus, welche Sie bei der Hard-
ware-Konfiguration einstellen können. Folgende Parameter werden
zur Zeit in der CPU ausgewertet:
n Kurzbezeichnung: Die Kurzbezeichnung der Siemens CPU
317-2AJ10 ist CPU 317-2DP.
n Bestell-Nr./ Firmware: Bestellnummer und Firmware sind identisch
zu den Angaben im Fenster "Hardware Katalog".
n Name: Als Name steht hier die Kurzbezeichnung der CPU. Wenn
Sie den Namen ändern, erscheint dieser im Siemens SIMATIC
Manager.
n Anlagenkennzeichen: Hier haben Sie die Möglichkeit für die CPU
ein spezifisches Anlagenkennzeichen festzulegen. Mit dem Anla-
genkennzeichen werden Teile der Anlage eindeutig nach funktio-
nalen Gesichtspunkten gekennzeichnet. Es ist gemäß IEC 1346-1
hierarchisch aufgebaut.
n Kommentar: Hier können Sie den Einsatzzweck der Baugruppe
eingeben.
n Anlauf bei Sollausbau ungleich Istausbau: Wenn "Anlauf bei
Sollausbau ungleich Istausbau" deaktiviert ist und mindestens
eine Baugruppe nicht auf dem projektierten Steckplatz steckt,
oder dort eine Baugruppe von einem anderen Typ steckt, geht die
CPU nicht in RUN und verbleibt in STOP. Wenn "Anlauf bei
Sollausbau ungleich Istausbau" aktiviert ist, läuft die CPU an,
auch wenn Baugruppen nicht auf den projektierten Steckplätzen
stecken oder dort Baugruppen eines anderen Typs stecken (z.B.
bei Inbetriebnahme).
n Überwachungszeit für Fertigmeldung durch Baugruppen [100ms]:
Maximale Dauer für die Fertigmeldung aller konfigurierten Bau-
gruppen nach NetzEIN. Hierbei werden auch angebundene PRO-
FIBUS-DP-Slaves berücksichtigt, bis diese parametriert sind.
Wenn nach Ablauf dieser Zeit die Baugruppen keine Fertigmel-
dung an die CPU senden, ist der Istausbau ungleich dem Soll-
ausbau.
n Überwachungszeit für Übertragung der Parameter an Baugruppen
[100ms]: Maximale Dauer für die Übertragung der Parameter an
die parametrierbaren Baugruppen. Wenn nach Ablauf dieser Zeit
nicht alle Baugruppen parametriert sind, ist der Istausbau ungleich
dem Sollausbau.
OB1-Prozessabbild zyklisch aktualisieren: Dieser Parameter ist
n
nicht relevant.
n Zyklusüberwachungszeit: Hier geben Sie die Zyklusüberwa-
chungszeit in ms ein. Wenn die Zykluszeit die Zyklusüberwa-
chungszeit überschreitet, geht die CPU in STOP.
Ursachen für eine Überschreitung:
– Kommunikationsprozesse
– Häufung von Alarmereignissen
– Fehler im CPU-Programm
n Mindestzykluszeit: Dieser Parameter ist nicht relevant.
n Zyklusbelastung durch Kommunikation: Dieser Parameter ist nicht
relevant.
