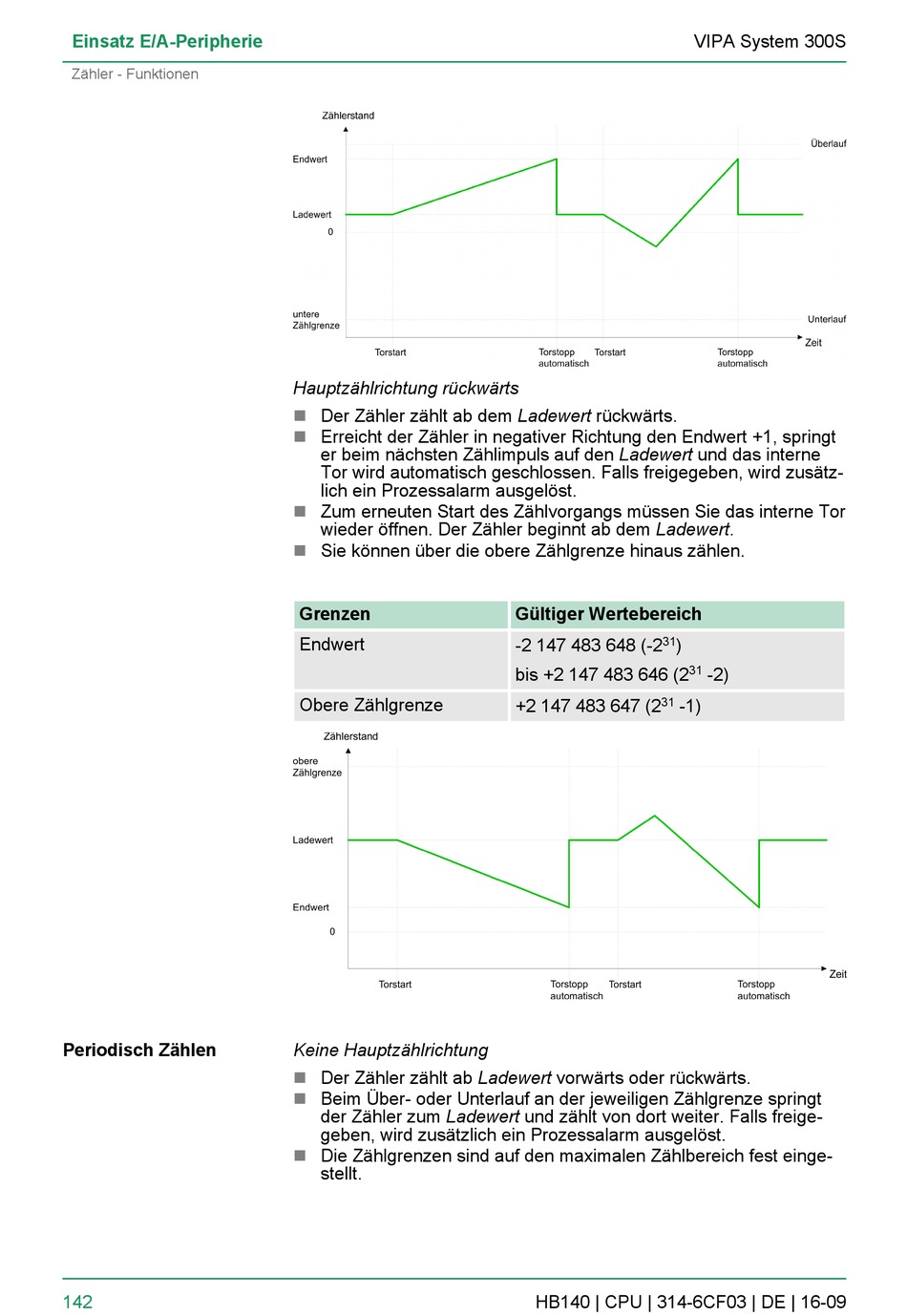

VIPA System 300S Handbuch Seite 142

Einsatz E/A-Peripherie
Zähler - Funktionen
Periodisch Zählen
142
Hauptzählrichtung rückwärts
n Der Zähler zählt ab dem Ladewert rückwärts.
n Erreicht der Zähler in negativer Richtung den Endwert +1, springt
er beim nächsten Zählimpuls auf den Ladewert und das interne
Tor wird automatisch geschlossen. Falls freigegeben, wird zusätz-
lich ein Prozessalarm ausgelöst.
n Zum erneuten Start des Zählvorgangs müssen Sie das interne Tor
wieder öffnen. Der Zähler beginnt ab dem Ladewert.
n Sie können über die obere Zählgrenze hinaus zählen.
Grenzen
Endwert
Obere Zählgrenze
Keine Hauptzählrichtung
n Der Zähler zählt ab Ladewert vorwärts oder rückwärts.
n Beim Über- oder Unterlauf an der jeweiligen Zählgrenze springt
der Zähler zum Ladewert und zählt von dort weiter. Falls freige-
geben, wird zusätzlich ein Prozessalarm ausgelöst.
n Die Zählgrenzen sind auf den maximalen Zählbereich fest einge-
stellt.
Gültiger Wertebereich
31
-2 147 483 648 (-2 )
bis +2 147 483 646 (2
31
+2 147 483 647 (2 -1)
HB140 | CPU | 314-6CF03 | DE | 16-09
VIPA System 300S
31
-2)
