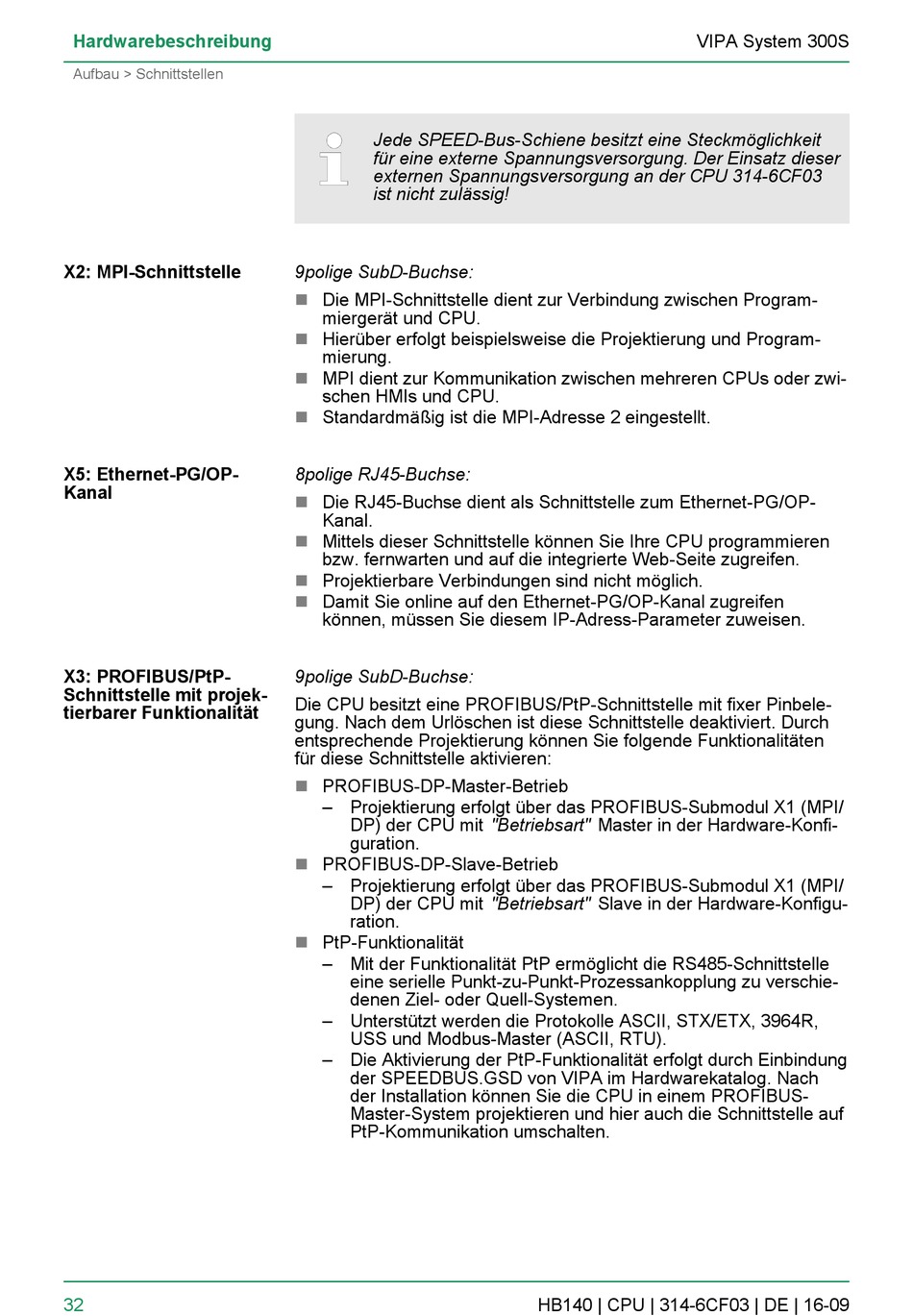

VIPA System 300S Handbuch Seite 32

Hardwarebeschreibung
Aufbau > Schnittstellen
X2: MPI-Schnittstelle
X5: Ethernet-PG/OP-
Kanal
X3: PROFIBUS/PtP-
Schnittstelle mit projek-
tierbarer Funktionalität
32
Jede SPEED-Bus-Schiene besitzt eine Steckmöglichkeit
für eine externe Spannungsversorgung. Der Einsatz dieser
externen Spannungsversorgung an der CPU 314-6CF03
ist nicht zulässig!
9polige SubD-Buchse:
n Die MPI-Schnittstelle dient zur Verbindung zwischen Program-
miergerät und CPU.
n Hierüber erfolgt beispielsweise die Projektierung und Program-
mierung.
n MPI dient zur Kommunikation zwischen mehreren CPUs oder zwi-
schen HMIs und CPU.
n Standardmäßig ist die MPI-Adresse 2 eingestellt.
8polige RJ45-Buchse:
n Die RJ45-Buchse dient als Schnittstelle zum Ethernet-PG/OP-
Kanal.
n Mittels dieser Schnittstelle können Sie Ihre CPU programmieren
bzw. fernwarten und auf die integrierte Web-Seite zugreifen.
n Projektierbare Verbindungen sind nicht möglich.
n Damit Sie online auf den Ethernet-PG/OP-Kanal zugreifen
können, müssen Sie diesem IP-Adress-Parameter zuweisen.
9polige SubD-Buchse:
Die CPU besitzt eine PROFIBUS/PtP-Schnittstelle mit fixer Pinbele-
gung. Nach dem Urlöschen ist diese Schnittstelle deaktiviert. Durch
entsprechende Projektierung können Sie folgende Funktionalitäten
für diese Schnittstelle aktivieren:
n PROFIBUS-DP-Master-Betrieb
– Projektierung erfolgt über das PROFIBUS-Submodul X1 (MPI/
DP) der CPU mit "Betriebsart" Master in der Hardware-Konfi-
guration.
n PROFIBUS-DP-Slave-Betrieb
– Projektierung erfolgt über das PROFIBUS-Submodul X1 (MPI/
DP) der CPU mit "Betriebsart" Slave in der Hardware-Konfigu-
ration.
n PtP-Funktionalität
– Mit der Funktionalität PtP ermöglicht die RS485-Schnittstelle
eine serielle Punkt-zu-Punkt-Prozessankopplung zu verschie-
denen Ziel- oder Quell-Systemen.
– Unterstützt werden die Protokolle ASCII, STX/ETX, 3964R,
USS und Modbus-Master (ASCII, RTU).
– Die Aktivierung der PtP-Funktionalität erfolgt durch Einbindung
der SPEEDBUS.GSD von VIPA im Hardwarekatalog. Nach
der Installation können Sie die CPU in einem PROFIBUS-
Master-System projektieren und hier auch die Schnittstelle auf
PtP-Kommunikation umschalten.
