VIPA System 300S Handbuch Seite 191

VIPA System 300S
EasyConn Busan-
schlussstecker
HB140 | CPU | 314-6CF03 | DE | 16-09

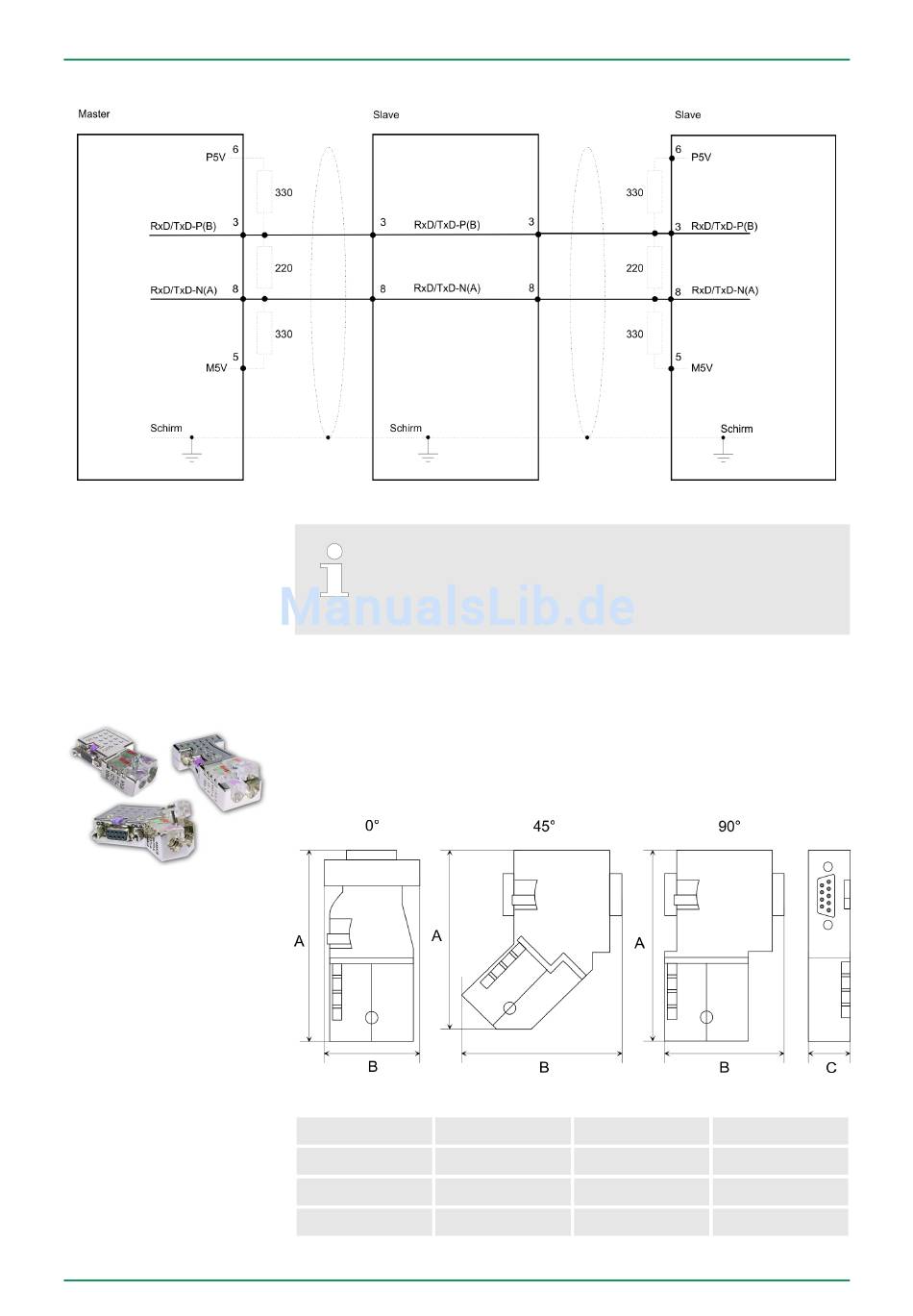

Die PROFIBUS-Leitung muss mit Ihrem Wellenwiderstand
abgeschlossen werden. Bitte beachten Sie, dass Sie bei
dem jeweiligen letzten Teilnehmer den Bus durch
Zuschalten eines Abschlusswiderstands abschließen.
In PROFIBUS werden alle Teilnehmer parallel verdrahtet. Hierzu ist
das Buskabel durchzuschleifen. Unter der Best.-Nr. 972-0DP10
erhalten Sie von VIPA den Stecker "EasyConn". Dies ist ein Busan-
schlussstecker mit zuschaltbarem Abschlusswiderstand und integ-
rierter Busdiagnose.
Maße in mm 0°
A 64
B 34
C 15,8
Einsatz PROFIBUS-Kommunikation
PROFIBUS-Aufbaurichtlinien
45°
61
53
15,8
90°
66
40
15,8
