VIPA System 300S
Montage SPEED-Bus-
Module
Montage CPU ohne
Standard-Bus-Module
HB140 | CPU | 314-6CF03 | DE | 16-09

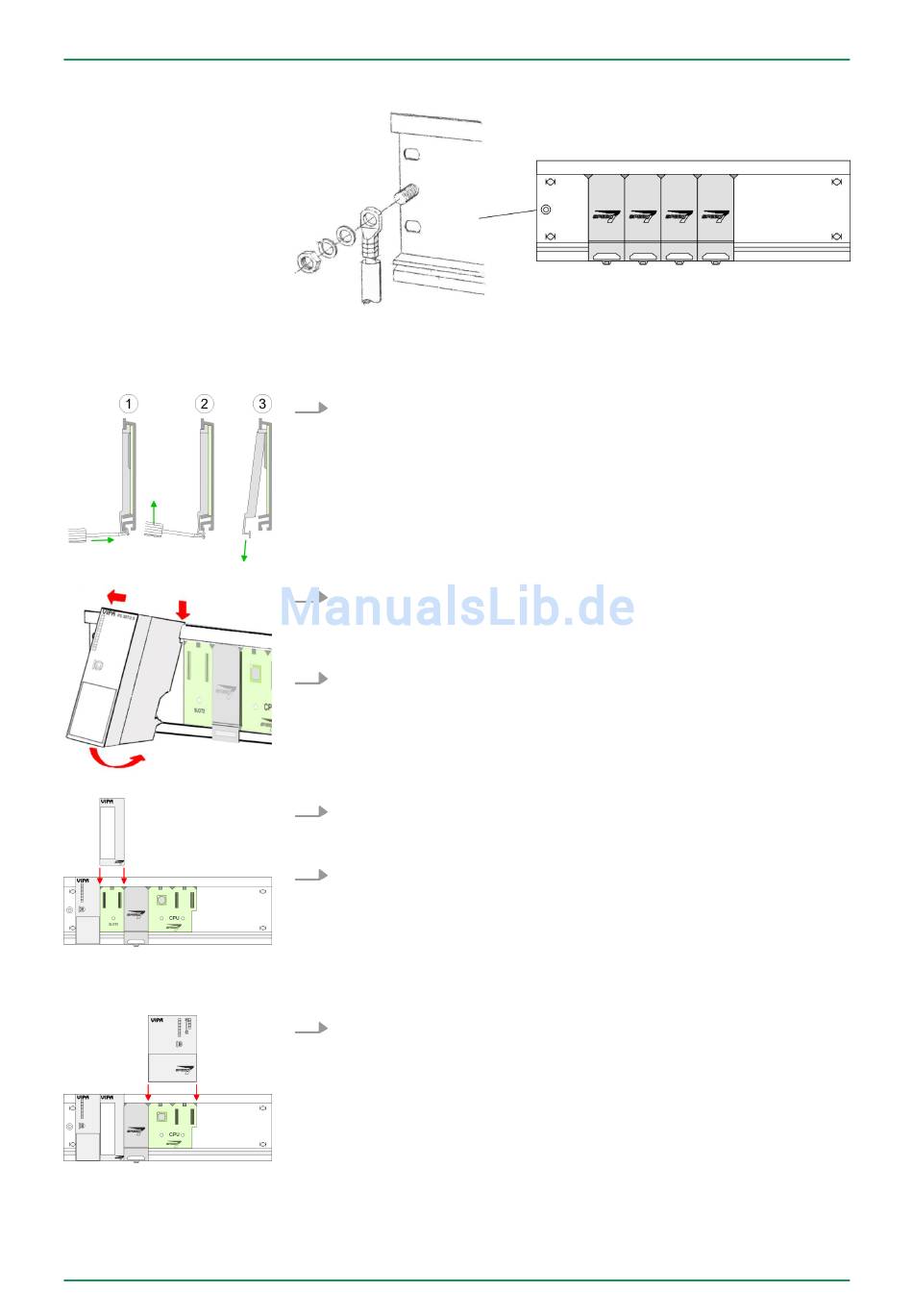

1. Entfernen Sie mit einem geeigneten Schraubendreher die ent-
sprechenden Schutzabdeckungen über den SPEED-Bus-Steck-
plätzen, indem Sie diese entriegeln und nach unten abziehen.
Da es sich bei SPEED-Bus um einen parallelen Bus handelt,
müssen nicht alle SPEED-Bus-Steckplätze hintereinander
belegt sein. Lassen Sie bei einem nicht benutzten SPEED-Bus-
Steckplatz die Abdeckung gesteckt.
2. Bei Einsatz einer DC 24V-Spannungsversorgung hängen Sie
diese an der gezeigten Position links vom SPEED-Bus auf der
Profilschiene ein und schieben Sie diese nach links bis ca. 5mm
vor den Erdungsbolzen der Profilschiene.
3. Schrauben Sie die Spannungsversorgung fest.
4. Zur Montage von SPEED-Bus-Modulen setzen Sie diese zwi-
schen den dreieckigen Positionierhilfen an einem mit "SLOT ..."
bezeichneten Steckplatz an und klappen sie diese nach unten.
5. Schrauben Sie die CPU fest.
1. Soll die SPEED7-CPU ausschließlich am SPEED-Bus betrieben
werden, setzen Sie diese wie gezeigt zwischen den beiden
Positionierhilfen an dem mit "CPU SPEED7" bezeichneten
Steckplatz an und klappen sie diese nach unten.
Montage und Aufbaurichtlinien
Montage SPEED-Bus
