5.5 Hardware-Konfiguration - I/O-Module

Hardware-Konfiguration
der Module
Parametrierung
Buserweiterung mit IM
360 und IM 361

5.6 Hardware-Konfiguration - Ethernet-PG/OP-Kanal

Übersicht
HB140 | CPU | 314-6CF03 | DE | 16-09

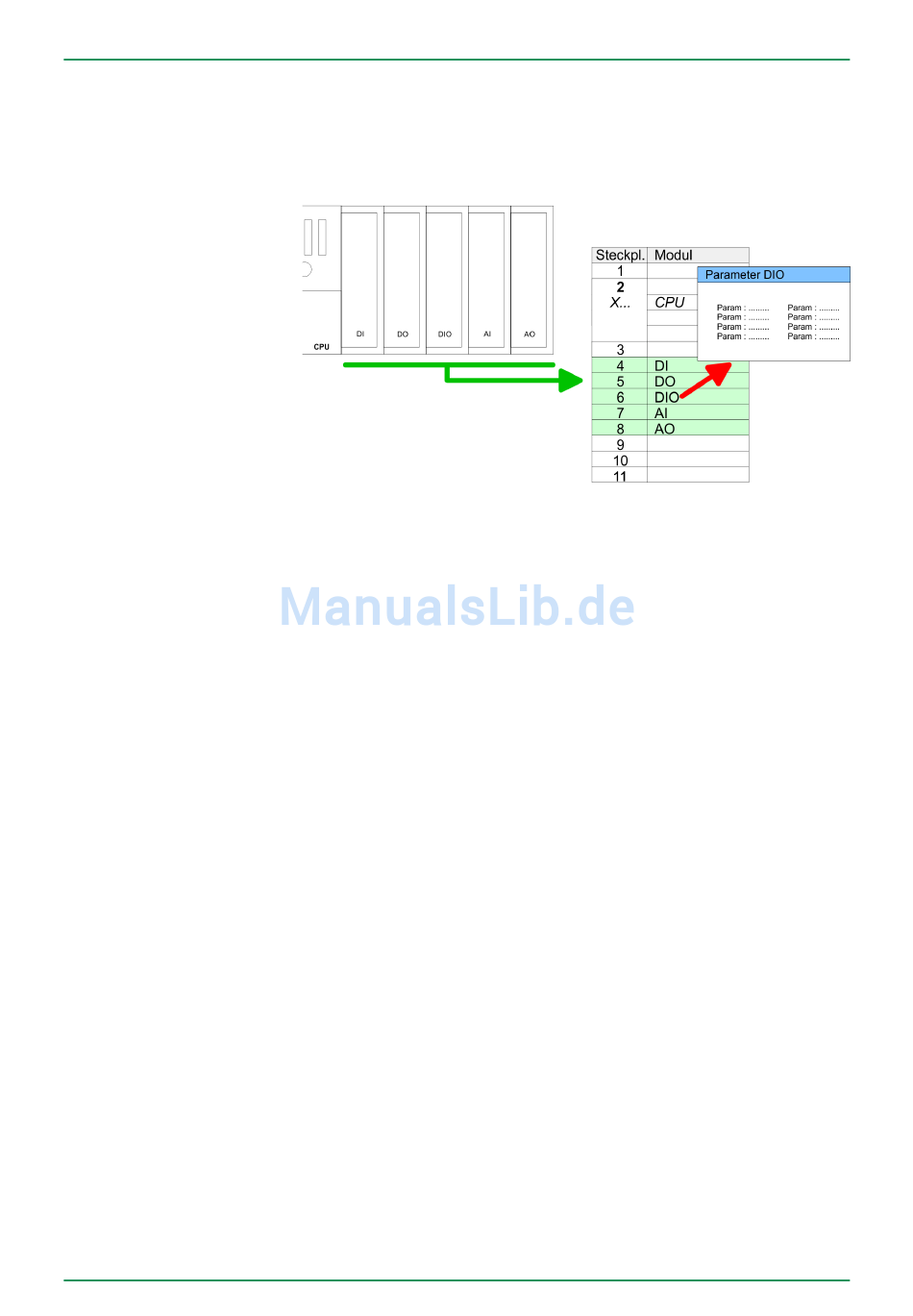

Binden Sie nach der Hardware-Konfiguration der CPU beginnend mit
Steckplatz 4 Ihre System 300 Module auf dem Bus in der gesteckten
Reihenfolge ein.
Zur Parametrierung doppelklicken Sie in Ihrer Steckplatzübersicht auf
das zu parametrierende Modul. Daraufhin öffnet sich ein Dialog-
fenster. Hier können Sie Ihre Parametereinstellungen vornehmen.
Unter Einsatz der SFCs 55, 56 und 57 können Sie zur Laufzeit Para-
meter ändern und an die entsprechenden Module übertragen. Hierbei
sind die modulspezifischen Parameter in sogenannten "Datensätzen"
abzulegen. Näheres zum Aufbau der Datensätze finden Sie in der
Beschreibung zu den Modulen.
Für die Projektierung von Modulen, die über die Anzahl von 8 hinaus-
gehen, können Zeilenanschaltungen verwendet werden. Hierbei
setzen Sie im Siemens Hardware-Konfigurator auf Ihre 1. Profil-
schiene auf Steckplatz 3 die Anschaltung IM 360 aus dem Hardware-
Katalog. Nun können Sie Ihr System um bis zu 3 Profilschienen
ergänzen, indem Sie jede auf Steckplatz 3 mit einer IM 361 von Sie-
mens beginnen. Unter Berücksichtigung des max. Summenstroms
können bei VIPA-SPEED7-CPUs bis zu 32 Module in einer Zeile
angeordnet werden. Hierbei ist die Montage der IM 360/361 Anschal-
tungen von Siemens nicht erforderlich.
Die CPU 314-6CF03 hat einen Ethernet-PG/OP-Kanal integriert. Über
diesen Kanal können Sie Ihre CPU programmieren und fernwarten.
Mit dem PG/OP-Kanal haben Sie auch Zugriff auf die interne Web-
Seite, auf der Sie Informationen zu Firmwarestand, angebundene
Peripherie, aktuelle Zyklus-Zeiten usw. finden. Bei Erstinbetrieb-
nahme bzw. nach dem Rücksetzen auf Werkseinstellungen besitzt
der Ethernet-PG/OP-Kanal keine IP-Adresse. Damit Sie online über
den Ethernet-PG/OP-Kanal auf die CPU zugreifen können, müssen
Sie diesem gültige IP-Adress-Parameter über den Siemens SIMATIC
Manager zuordnen. Diesen Vorgang nennt man "Initialisierung" oder
"Urtaufe".
Einsatz CPU 314-6CF03
Hardware-Konfiguration - Ethernet-PG/OP-Kanal
57
